12 Hardware-Beschreibung

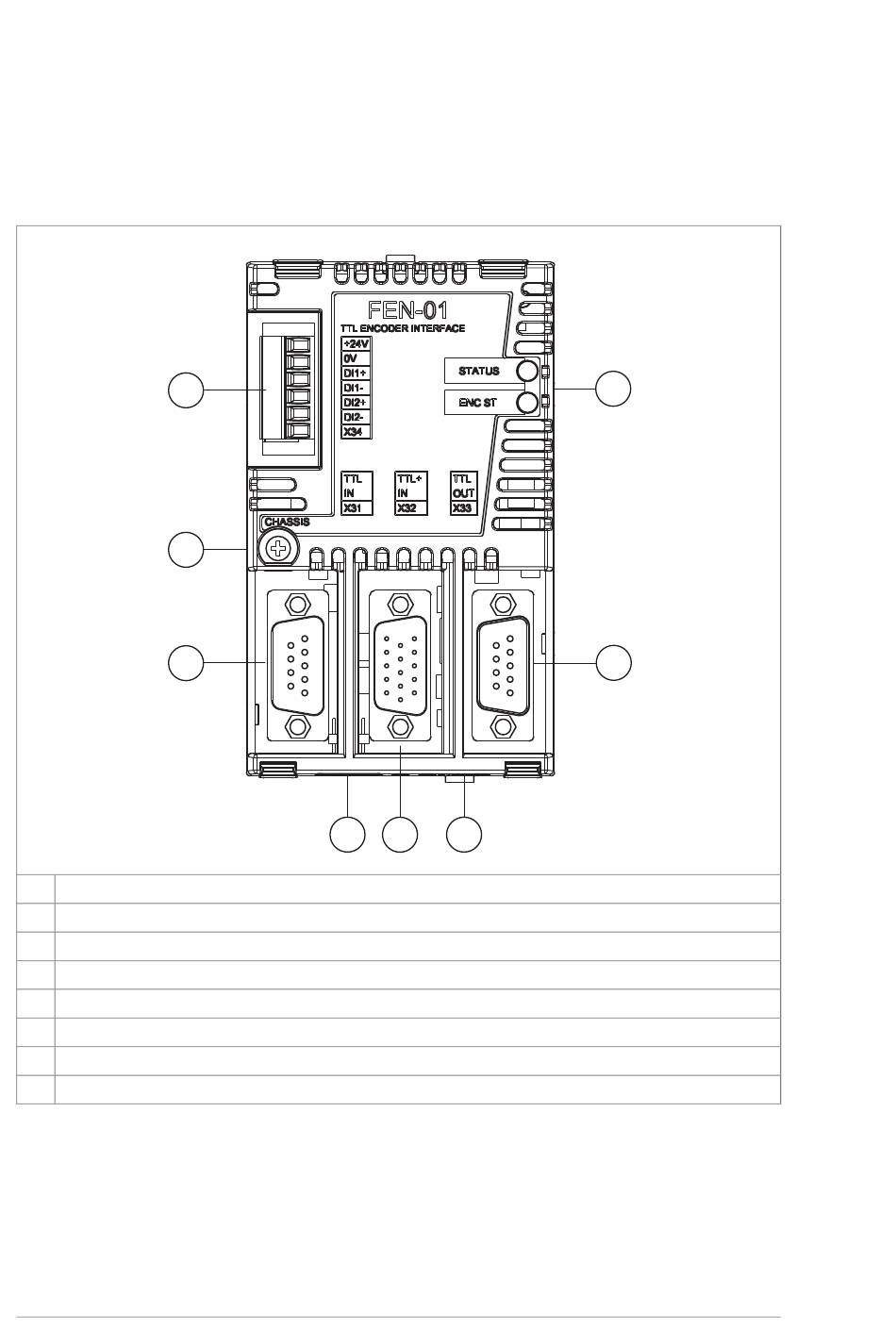

Das FEN-01 TTL-Inkrementalgeber-Schnittstellenmodul

Das FEN-01 verfügt über eine Schnittstelle für zwei
TTL-Inkrementalgeber-Schnittstellenmodule, eine mit Kommutierungssignalen und
PTC-Unterstützung. Außerdem verfügt es über einen TTL-Inkrementalgeber Ausgang
zur Emulation und zwei digitale Referenziersignaleingänge zur Positionserfassung.
1
2
3
1 2 digitale Referenziersignaleingänge (X34)
2 Befestigungsschraube
3 TTL-Inkrementalgebereingang (X31)
4 Jumper für Inkrementalgeber-Spannungsauswahl (X301)
5 TTL-Inkrementalgebereingang mit Kommutierung und PTC-Unterstützung (X32)
6 Diagnose-LEDs
7 TTL-Inkrementalgeberausgang (X33)
8 Verriegelungsnase
5
4 8
6
7
