EINBAUHINWEISE
Vibrationen vermeiden.
•
Der Sensor darf für keine anderen Zwecke als die vorgesehene Nutzung verwendet werden.
•
Der Hersteller des mit dem Sensor ausgestatteten Türsystems ist für die Erfüllung der geltenden nationalen
und internationalen Vorschriften und Sicherheitsstandards verantwortlich.
•
Der Installateur ist gehalten, die in dieser Bedienungsanleitung enthaltenen Anweisungen sorgfältig zu lesen,
zu verstehen und zu befolgen. Eine unsachgemäße Installation kann zu einem unsachgemäßen Betrieb des
Sensors führen.
•
Der Hersteller des Sensors kann für Personen- oder Sachschäden infolge einer unzulässigen Nutzung,
Installation oder Einstellung des Sensors nicht haftbar gemacht werden.
ABMESSUNGEN (in mm)
Wandmontage

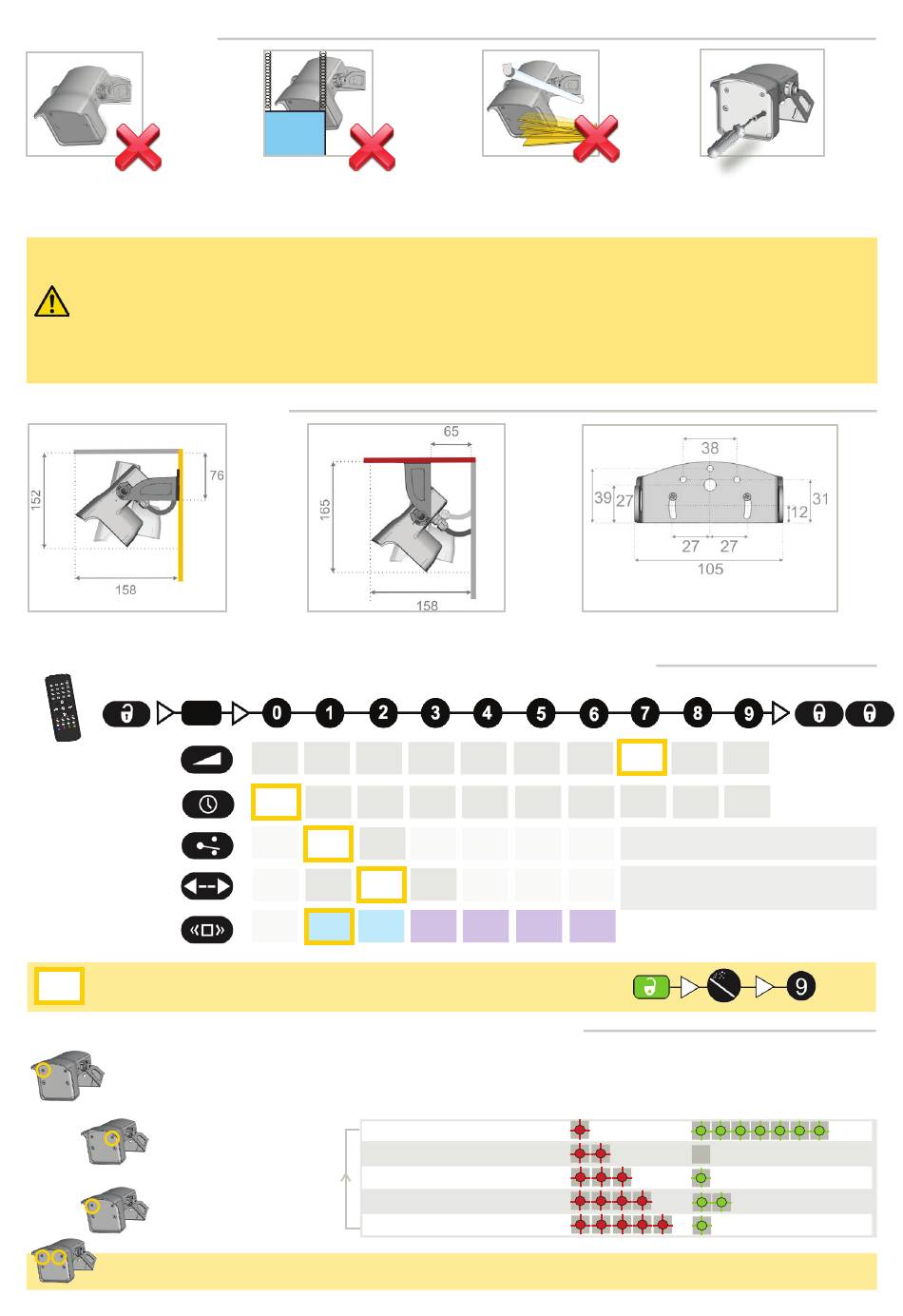

MÖGLICHE EINSTELLUNGEN ANHAND DER FERNBEDIENUNG
FELDGRÖSSE
AUFHALTEZEIT
AUSGANGS-
KONFIGURATION
ERFASSUNGS-
MODUS
ERFASSUNGSFILTER
WERKSEINSTELLUNGEN
MÖGLICHE EINSTELLUNGEN ANHAND DRUCKTASTER
UM EINE KONFIGURATION PER DRUCKTASTER ZU STARTEN ODER ZU BEENDEN, einen der beiden
Drucktaster betätigen bis die LED blinkt oder aufhört zu blinken.
UM VON EINEM PARAMETER
ZUM ANDEREN ZU
WECHSELN, den rechten
Drucktaster drücken.
UM DEN WERT DES
GEWÄHLTEN PARAMETERS
ZU WECHSELN, den linken
Drucktaster drücken.
UM AUF DIE WERKSEINSTELLUNGEN ZURÜCKZUSETZEN, beide Drucktaster drücken bis beide LEDs blinken.
Den Sensor nicht
abdecken.
Deckenmontage
XXS
XS
S
0.5 s
1 s
2 s
3 s
A
P
uni
bi
uni
WEG
1
2
AUF WERKSEINSTELLUNGEN
ZURÜCKSETZEN:
1 FELDGRÖSSE
2 AUFHALTEZEIT
3 AUSGANGSKONFIGURATION
4 ERFASSUNGSMODUS
5 ERFASSUNGSFILTER
Nähe zu Neonlampen
oder sich bewegende
Objekte vermeiden.
Halterabmessungen
>
>
>
>
4 s
5 s
6 s
5
6
3
4
Parameter N°
Sensor nur öffnen wenn
das Kabel gewechselt
werden muss.
L
XL
XXL
7 s
8 s
9 s
A: Aktiv Ausgang
(Relais aktiv wenn Erfassung)
P: Passiv Ausgang
(Relais aktiv wenn keine Erfassung)
bi: keine Richtungserkennung
uni: Richtungserkennung
: Richtungserkennung vom Sensor weg
uni WEG
Wert (Werkseinstellung)
(7)
(0)
(1)
(2)
(1)
