Die Position der Mess- und Berechnungsgrößen (Abgasanalyse)
kann auf den Displayseiten geändert werden. Zur Änderung der Rei-
henfolge bzw. Zusammenstellung gehen Sie bitte folgendermaßen
vor:
-mit <Enter> / „Displaywerte" / <Enter> Funktion aktivieren
-mit Cursor-Tasten (hoch/runter) Zeile wählen
-mit Cursor-Tasten (rechts/links) gewünschte Größe wählen
-Vorgang wiederholen, bis Änderung abgeschlossen ist
-mit <Enter> Funktion deaktivieren
Stecken Sie den Abgasschlauch am Gerät auf „Anschluss Gas".

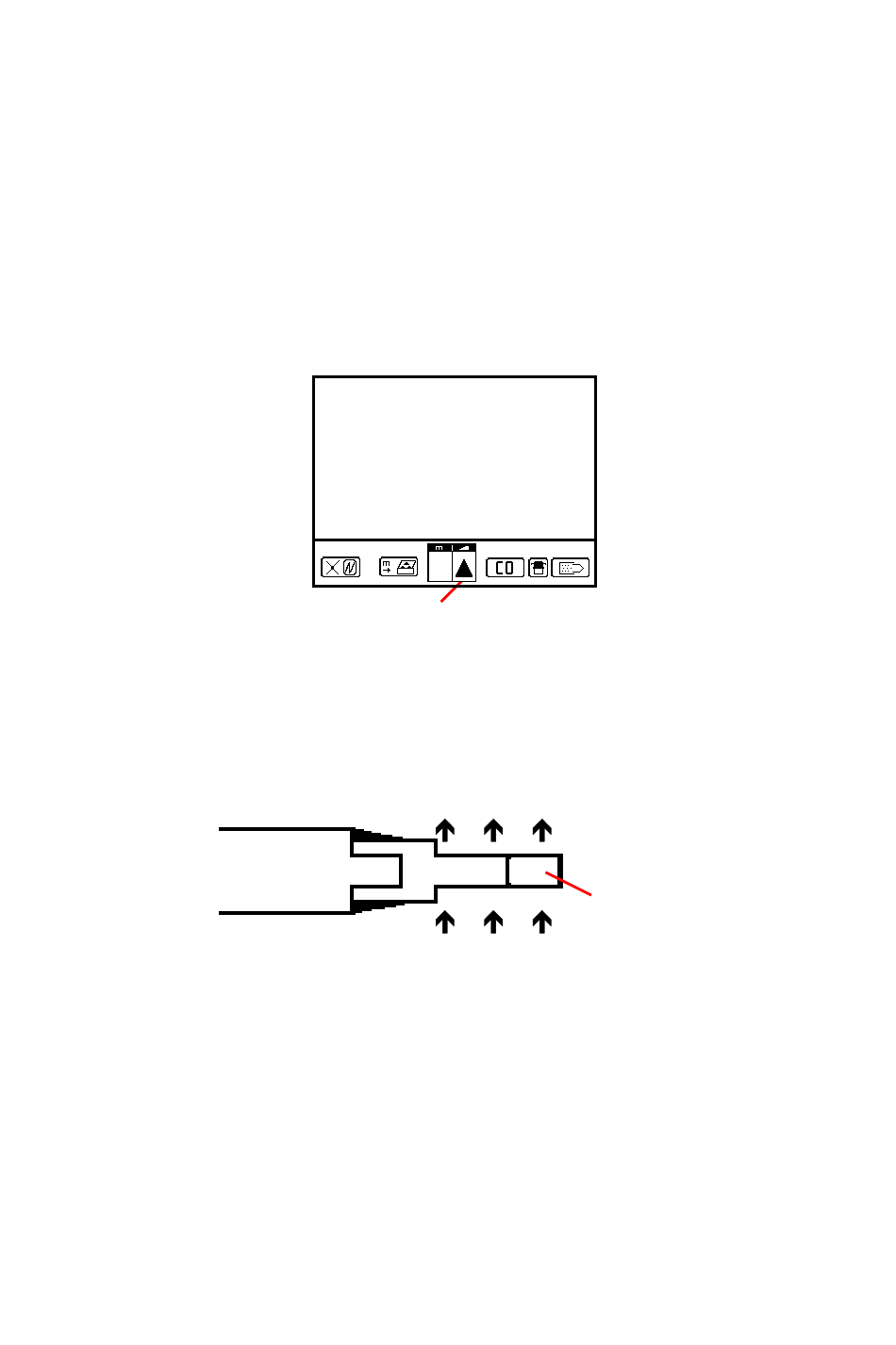

Positionieren Sie die Abgassonde so im Abgaskanal, dass das
Thermoelement vollständig von Abgas umströmt wird (siehe Skizze).
Sondenspitze
Führen Sie die Messung im Kernstrom des Abgaskanals durch
(Sondenposition mit der höchsten Abgastemperatur). Eine Trendan-
zeige für T.Gas erleichtert die Kernstromsuche. Solange im Display
ein Pfeil nach oben erscheint, steigt die gemessene Temperatur, d.h.
die Sondenspitze bewegt sich in Richtung des Zentrums des Kern-
stromes. Erscheint ein Pfeil nach unten im Display, bewegen Sie die
Sonde aus dem Kernstrom heraus und die Temperatur sinkt. Erfolgt
für mindestens 3 Sekunden keine Änderung der Temperatur mehr,
erlischt die Trendanzeige.
Seite 16
O2
3.2 %
CO2
13.1 %
CO
Eta
92.5 %
Verluste
7.5 %
Lambda
1.18
T.Gas
184 °C
T.Luft
20 °C
Abgasanalyse
Kernstromsuche
Abgasstrom
0 ppm
Schutzbügel
ecom-EN2
