Inhaltszusammenfassung für Ecom CN

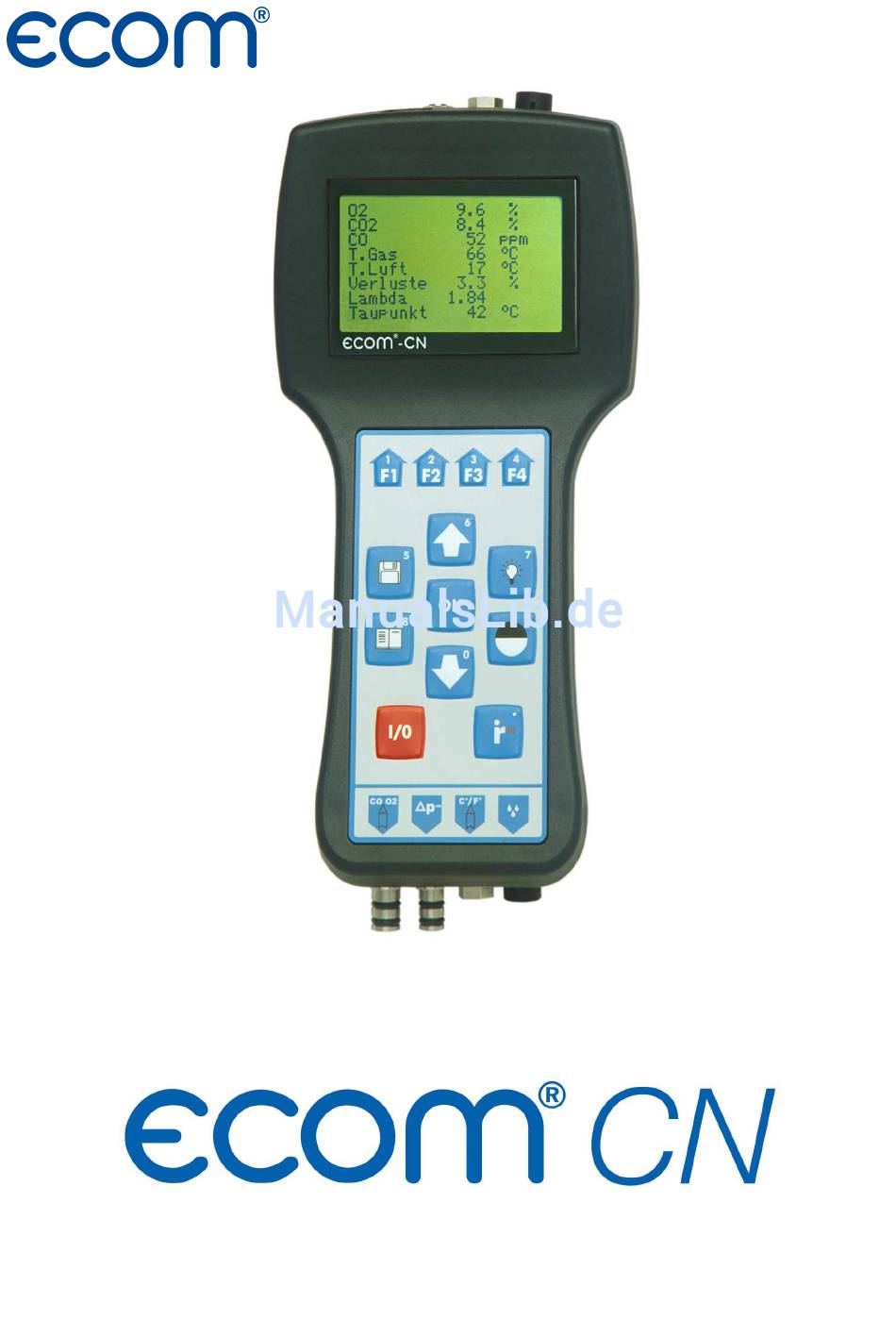

- Seite 1 Intelligent messen! Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
4.6. Zug-/ Druckmessung 4.7. Ruß...Ölderivat 4.8. Messung archivieren und drucken 5. Einstellungen 6. Kontrolle 7. Datenverarbeitung 7.1. Menü Datenverarbeitung 7.2. Datenverarbeitung über IRDA 7.3. Datenverarbeitung über Bluetooth (Option) 19 8. Wartungshinweise 9. Technische Daten 10. Fragen und Antworten Seite 2 ecom-CN... -
Seite 3: Wichtige Hinweise
Wichtige Hinweise Das ecom-CN erfüllt die Anforderungen nach DIN EN 50379 Teil 2. Das ecom-CN darf nicht zur kontinuierlichen Emissi- onsüberwachung eingesetzt werden! Folgende Mindestzeiten müssen eingehalten werden, um korrekte Messwerte zu erhalten: -1 Min zur Frischluftkalibrierung der Sensoren -2 Minuten für stabile Messwerte am Gerät Folgende Substanzen beeinträchtigen den Be-... -

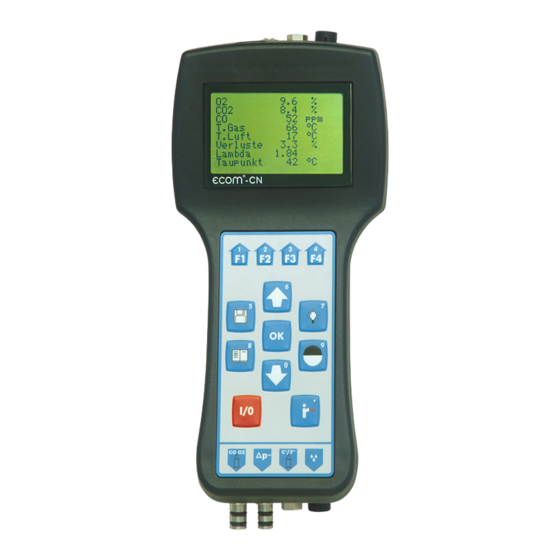

Seite 4: Geräteaufbau
Zifferneingabe genutzt Funktionstasten (Belegung wird im Display angezeigt) OK-Taste (Auswahl bestätigen) Display- beleuchtung ein/aus Messwerte speichern Cursorsteuerung (hoch/runter/blättern) ESC-Taste Kontrastein- (abbrechen/ stellung Menü verlassen) Gerät Print-Taste ein/aus (Zum Druckmenü) Anschluss Messgas Anschluss Kondensatüber- wachung Anschluss Anschluss Abgastemperatur Seite 4 ecom-CN... -
Seite 5: Gerät Einschalten
Taste <OK>. Es erfolgt die Abfrage, ob Sie die Daten- Datenverarbeit. bank nutzen wollen. Sollen die Messwerte Abbruch mit OK einer Anlage zugeordnet werden, betätigen Sie die Taste <F1> (<F4> = nein: Messung Nein wird ohne Zuordnung vorgenommen). ecom-CN Seite 5... -
Seite 6: Anlagenbezug Eingeben Oder Auswählen
Eingabe: 0000001.25.11.99 Anlagennummer Messdatum oder Ähnliches Ist die Eingabe beendet, wird der Speicherplatz mit der <OK>- Taste aktiviert und man kann zur Abgasmessung übergehen (mit 2x <ESC> zum Hauptmenü, dann „Abgasmessung“ wählen und mit <OK> bestätigen). Seite 6 ecom-CN... - Seite 7 T.Kessel 65 °C T.Gas 166 °C 1.Rußmessung T.Luft 20 °C 2.Rußmessung 0.01 Verluste 7.0 % 3.Rußmessung Ölderivat Nein ↑↓ BImSchV : Tasten Mit 2x <ESC> und „Abgasmessung“ <OK> kann nun die Aufnah- me der aktuellen Messwerte beginnen. ecom-CN Seite 7...
-
Seite 8: Abgasmessung 4.1. Abgasmessung Vorbereiten
Nach Ablauf der 1-minütigen Kalibrierphase geht das Messgerät in den Messbetrieb über. Die Abgasmesswerte sind auf 6 Displaysei- ten darstellbar (3 x Abgasmessung; 1 x CO-Messung; 1 x O2- Ringspaltmessung; 1 x BImSchV-Mittelwertmessung; Wechsel der Displayseite durch Cursor-Taste): Seite 8 ecom-CN... - Seite 9 Die Zeit liegt etwa zwischen 1 bis 1,5 Minuten. Warten Sie für Speicherungen, Protokollierungen und Beurteilungen ab, bis sich die Werte nicht mehr ändern. Treten immer noch Schwankungen bei den Gaswerten um mehr als 2 ppm auf, so kann die Ursache ein instabiles Zugverhalten im Abgaskanal sein. ecom-CN Seite 9...
- Seite 10 Spülpumpe eingeschaltet, die dem Sensor Frischluft zuführt. Nach ausreichender Spülzeit, kann der Sensor mit der Taste <F2> wieder in den Messbetrieb geschaltet werden (der Sensor kann auch von Hand durch Betätigung der Taste <F2> abgeschaltet werden). Seite 10 ecom-CN...
-
Seite 11: Co-Messung (Abgaswegeüberprüfung)
Mehrlochsonde (optionales Zubehör) verwendet werden. Die Druck- verhältnisse im Ringspalt können ebenfalls ermittelt werden. Ist die Werteanzeige stabil, betätigen Sie die Taste <speichern> und das Ergebnis wird im Zwischenspeicher abgelegt. O2-Ringspaltmessung 19.5 Messung ist zwischenge- 0.01 speichert ecom-CN Seite 11... -
Seite 12: Mittelwertmessung
7.0 % Starten mit OK Löschen mit <F1> 4.6. Zug-/ Druckmessung Das ecom-CN bietet neben der Zugmessung die Möglichkeit der Differenzdruckmessung (Option). Hierfür muss das Gerät mit einem zweiten Anschluss (Druck) an der Stirnseite ausgerüstet sein. Zugmessung: Bereits in der Abgasanalyse können Sie eine Trendanzeige für die Zugverhältnisse im Abgaskanal angezeigt bekommen. -
Seite 13: Ruß
Abschalten des Gerätes verloren gehen würden! Durch die Taste <Print> (Druckersymbol) Ausdrucken wechselt man ins Druckmenü. Hier können Ansehen die ermittelten Daten nochmals überprüft Speichern -> M werden („Ansehen“, <OK> und mit den Cursortasten blättern). ↑↓ Wählen mit ecom-CN Seite 13... -
Seite 14: Einstellungen
Wählen mit Nun kann ein Ausdruck der Daten erfolgen Ausdrucken („Ausdrucken“ und <OK>). Das ecom- Ansehen CN ist für den Ausdruck mit dem Infrarot- Speichern -> M Drucker HP 82240B eingerichtet. Wird der Infrarot-Drucker ecom-P benutzt, muss er ↑↓ Wählen mit unter „Einstellungen“... - Seite 15 (Einstellung <F1> für Ja / <F4> für Nein): -Akustisches Signal bei Tastenbetätigung Eta(K) Baudrate (Einstellung über Cursortasten): -Einstellung der Übertragungsgeschwindigkeit bei der Datenübertra- gung über RS 232 (1200 -19200 Baud) oder Aktivierung der IRDA- bzw. Bluetooth-Datenübertragung (Bluetooth optional) ecom-CN Seite 15...
-
Seite 16: Kontrolle
Online Daten (Einstellung über Cursortasten): -Einstellung welche Daten gesendet werden sollen ECOM-P (Einstellung <F1> für Ja / <F4> für Nein): -Einstellung des verwendeten Druckers: „JA“ = ecom-P „NEIN“ = HP 82240B Eta(K) (Einstellung <F1> für Ja / <F4> für Nein):... -
Seite 17: Datenverarbeitung 7.1. Menü Datenverarbeitung
Funktion zum PC-Programm übertragen werden (Vorgehenswei- se analog zum Punkt „Daten laden“). Formatieren: Diese Funktion wird normalerweise nur bei der Ersteinrichtung des Gerätes im Werk benötigt (Vorbereitung des internen Speichers zur Datenaufnahme). Vorsicht: Alle gespeicherten Daten werden gelöscht! ecom-CN Seite 17... -
Seite 18: Datenverarbeitung Über Irda
Um zwischengespeicherte Messdaten vom ecom-CN zum PDA zu übertragen, kann die Infrarotschnittstelle des PDA genutzt werden. Die Firma ecom stellt ein Programm mit dem Namen CNIrDA bereit, dass zum Beispiel von einem Kehrbezirksverwaltungsprogramm als Prozess gestartet werden kann. Dieses Programm wickelt bei Aufruf die Kommunikation zwischen PDA und Messgerät ab und stellt als... -
Seite 19: Datenverarbeitung Über Bluetooth (Option)
2. Arbeiten mit der Onlinedatenerfassung DASNT (kostenlose Software der Firma ecom). Hierzu müssen am ecom-CN eingestellt werden: Einstellungen-Interne-Baudrate-Bluetooth Einstellungen-Interne-Online Daten-DAS 3. Arbeiten mit PDA-Lösung Um aktuellen Messdaten vom ecom-CN zum PDA zu übertragen, kann die Bluetooth-Schnittstelle (Option) des PDA genutzt werden. ecom-CN Seite 19... - Seite 20 Firmware Version 1.9 oder höher sowie Bluetooth- Option voraus. Ein gegebenenfalls notwendiges Firmwareupdate kann bei Ihrer ecom-Servicestelle vorgenommen werden. Zur Übertragung von Datensätzen vom ecom-CN an den PDA müs- sen folgende Einstellungen am Messgerät vorgenommen werden: Einstellungen-Interne-Baudrate-Bluetooth Einstellungen-Interne-Online Daten-Remote Ohne diese Einstellungen funktioniert die Kommunikation nicht.
-
Seite 21: Wartungshinweise
Setzt aktuellen Nullpunkt für Zugmessung Stop Beendet aktiven Messvorgang Abbruch Beendet das Programm ohne Datenexport in die Datei ECOM.TXT Übernehmen Beendet das Programm mit Datenexport in die Datei ECOM.TXT Während des Messvorgangs erscheinen die aktuellen Messwerte in tabellarischer Form auf dem PDA. - Seite 22 Erreichen eines unzulässigen Feuchtegehaltes einen Kon- takt, der die Messgaspumpe abschaltet (Meldung: „Kondensat lee- ren!“ im Display). Schrauben Sie das Kondensatgefäß ab. Entfernen Sie die Rändelmutter und setzen Sie einen neuen Kondensattampon ein. Bauen Sie die Kondensatfalle wieder zusammen. Seite 22 ecom-CN...
- Seite 23 Entleeren Sie das Kondensatgefäß rechtzeitig und verhindern Sie, dass Kondensat in das Gerät gelangen kann. Ziehen Sie zum Entleeren des Kondensatgefäßes die untere Ab- deckkappe ab. Entfernen Sie das Kondensat. Bauen Sie die Kon- densatfalle wieder zusammen. ecom-CN Seite 23...
- Seite 24 Das Gerät muss dann über das Ladenetzteil weiter betrieben werden. Sonde und Schlauch: Sonde und Schlauch sollten, abhängig von der Benutzung des Gerä- tes, regelmäßig gereinigt werden, um Partikelablagerungen zu ent- fernen und vorzeitigen Verschleiß durch Korrosion zu verhindern. Seite 24 ecom-CN...
-
Seite 25: Technische Daten
115mm x 250mm x 77mm (B x H x T) Gewicht ca. 1,5 kg komplett mit Probenentnahmesystem Technische Änderungen vorbehalten V2.9 / 01.2017 ecom GmbH Am Großen Teich 2 D-58640 Iserlohn Telefon: 02371 - 945-5 Telefax: 02371 - 40305 Internet: http://www.ecom.de... -
Seite 26: Fragen Und Antworten
- Elektrische Leitung defekt Mein Gerät zeigt falsche oder Mögliche Gründe könnten sein: defekt (CO Wert wird aus O Wert berechnet) ungenaue CO Werte an! - keine oder zu wenig Pumpenleistung - Undichtigkeit im Gasweg - Gaskühler oder Kondensatfalle verstopft Seite 26 ecom-CN... - Seite 27 Wenn Sie zwei oder mehrere Geräte desselben Typs besitzen, können einen Fehler eventuell durch den Austausch des Zubehörs (Sonden, Dreikammerschlauch, T- Raumfühler usw.) lokalisieren. Sollten weitere Fragen oder Probleme auftreten, setzen Sie sich bitte mit Ihrer Werks- vertretung in Verbindung. ecom-CN Seite 27...
