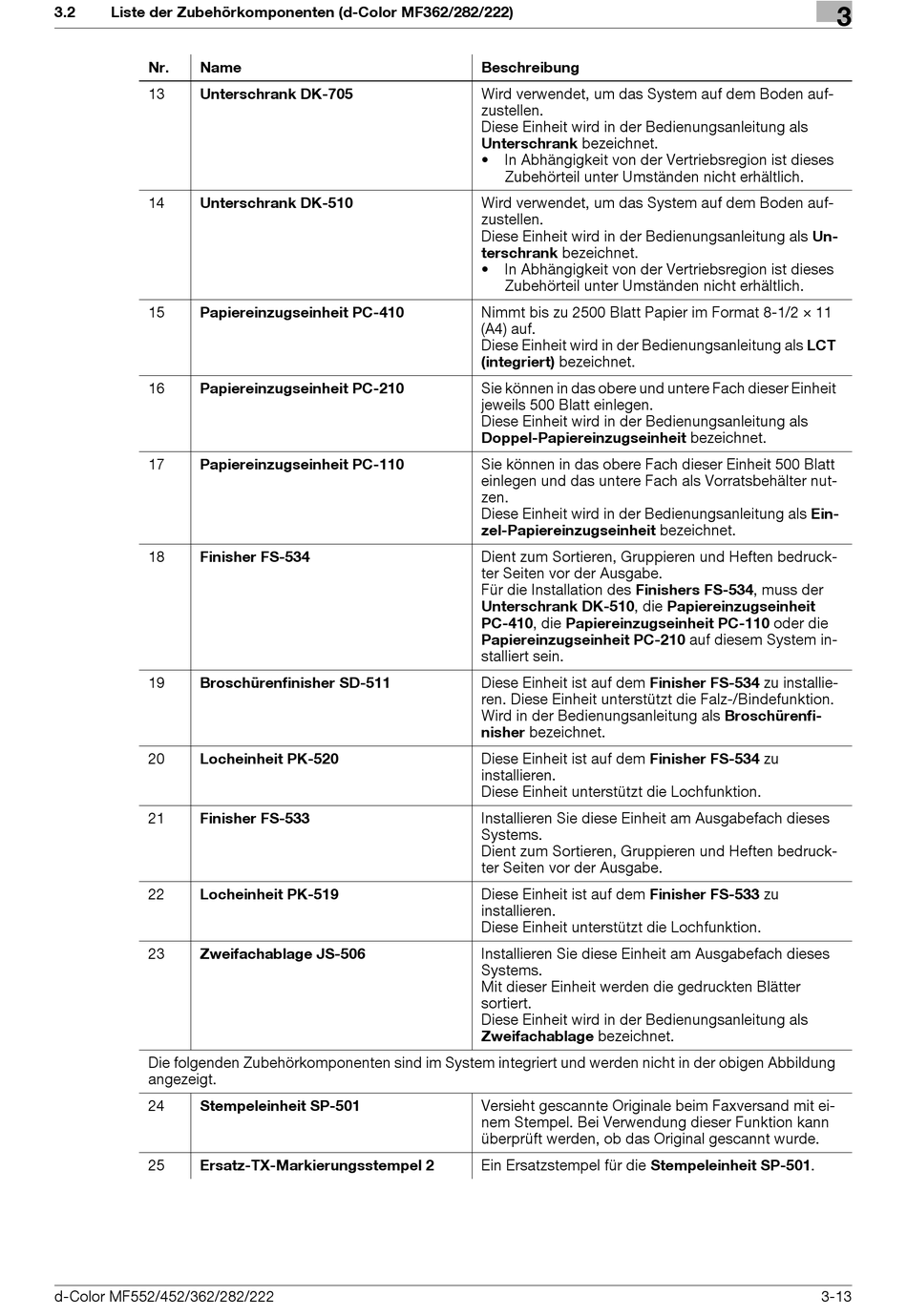

3.2 Liste der Zubehörkomponenten (d-Color MF362/282/222)
Nr. Name
13
Unterschrank DK-705
14 Unterschrank DK-510
15
Papiereinzugseinheit PC-410
16
Papiereinzugseinheit PC-210
17 Papiereinzugseinheit PC-110
18
Finisher FS-534
19 Broschürenfinisher SD-511
20 Locheinheit PK-520
21
Finisher FS-533
22
Locheinheit PK-519
23 Zweifachablage JS-506
Die folgenden Zubehörkomponenten sind im System integriert und werden nicht in der obigen Abbildung
angezeigt.
24
Stempeleinheit SP-501
25 Ersatz-TX-Markierungsstempel 2
d-Color MF552/452/362/282/222
Beschreibung
Wird verwendet, um das System auf dem Boden auf-
zustellen.
Diese Einheit wird in der Bedienungsanleitung als
Unterschrank bezeichnet.
• In Abhängigkeit von der Vertriebsregion ist dieses
Zubehörteil unter Umständen nicht erhältlich.
Wird verwendet, um das System auf dem Boden auf-
zustellen.
Diese Einheit wird in der Bedienungsanleitung als Un-
terschrank bezeichnet.
• In Abhängigkeit von der Vertriebsregion ist dieses
Zubehörteil unter Umständen nicht erhältlich.
Nimmt bis zu 2500 Blatt Papier im Format 8-1/2 e 11
(A4) auf.
Diese Einheit wird in der Bedienungsanleitung als LCT
(integriert) bezeichnet.
Sie können in das obere und untere Fach dieser Einheit
jeweils 500 Blatt einlegen.
Diese Einheit wird in der Bedienungsanleitung als
Doppel-Papiereinzugseinheit bezeichnet.
Sie können in das obere Fach dieser Einheit 500 Blatt
einlegen und das untere Fach als Vorratsbehälter nut-
zen.
Diese Einheit wird in der Bedienungsanleitung als Ein-
zel-Papiereinzugseinheit bezeichnet.
Dient zum Sortieren, Gruppieren und Heften bedruck-
ter Seiten vor der Ausgabe.
Für die Installation des Finishers FS-534, muss der
Unterschrank DK-510, die Papiereinzugseinheit
PC-410, die Papiereinzugseinheit PC-110 oder die
Papiereinzugseinheit PC-210 auf diesem System in-
stalliert sein.
Diese Einheit ist auf dem Finisher FS-534 zu installie-
ren. Diese Einheit unterstützt die Falz-/Bindefunktion.
Wird in der Bedienungsanleitung als Broschürenfi-
nisher bezeichnet.
Diese Einheit ist auf dem Finisher FS-534 zu
installieren.
Diese Einheit unterstützt die Lochfunktion.
Installieren Sie diese Einheit am Ausgabefach dieses
Systems.
Dient zum Sortieren, Gruppieren und Heften bedruck-
ter Seiten vor der Ausgabe.
Diese Einheit ist auf dem Finisher FS-533 zu
installieren.
Diese Einheit unterstützt die Lochfunktion.
Installieren Sie diese Einheit am Ausgabefach dieses
Systems.
Mit dieser Einheit werden die gedruckten Blätter
sortiert.
Diese Einheit wird in der Bedienungsanleitung als
Zweifachablage bezeichnet.
Versieht gescannte Originale beim Faxversand mit ei-
nem Stempel. Bei Verwendung dieser Funktion kann
überprüft werden, ob das Original gescannt wurde.
Ein Ersatzstempel für die Stempeleinheit SP-501.
3
3-13
