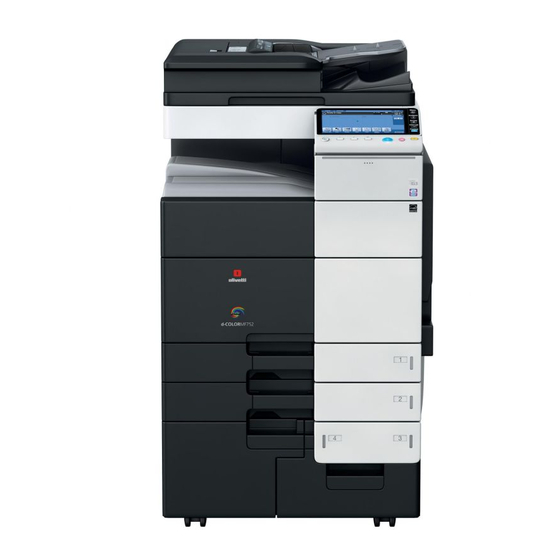

Olivetti d-COLOR MF652 Handbuch

Vorschau ausblenden Andere Handbücher für d-COLOR MF652:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
d-COLOR MF652/d-COLOR MF752
Code: 571102

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Olivetti d-COLOR MF652

Inhaltszusammenfassung für Olivetti d-COLOR MF652

  • Seite 1 MF652/d-COLOR MF752 Code: 571102...
  • Seite 2 HERAUSGEBER Olivetti S.p.A. Gruppo Telecom Italia Via Jervis, 77 - 10015 Ivrea (ITALY) www.olivetti.com Copyright © 2012, Olivetti Alle Rechte vorbehalten Qualitätsanforderungen dieses Produkts werden durch die –Kennzeichnung bescheinigt, die am Produkt angebracht ist. Der Hersteller behält sich das Recht vor, jederzeit und ohne vorherige Mitteilung Änderungen an dem in diesem Handbuch beschriebenen Produkt vorzunehmen.
  • Seite 3 Wichtiger Hinweis! Auf Grund von Änderungen, die an der Spezifikation der Benutzeroberfläche vorgenommen wurden, können die Abbildungen der Benutzeroberfläche in den Bedienungsanleitungen leicht von den Beschreibungen abweichen. Die Schaltflächen "Abbr.", "OK", "Ende", "Ja" und "Nein" wurden durch Symbole ersetzt. Der Beschreibungstext kann jedoch weiterhin die Begriffe "Abbr.", "OK", "Ende", "Ja"...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Namen und Funktionen der einzelnen Systemteile Vorderseite............................1-3 Rückseite ............................1-6 Innen ..............................1-8 Namen und Funktionen der einzelnen Zubehöroptionen Liste der optionalen Komponenten....................2-3 Finisher FS-535/Broschürenfinisher SD-512/Locheinheit PK-521 ..........2-6 Zweifachablage JS-602 ........................2-8 Z-Falz-Einheit ZU-606........................2-9 Zuschießeinheit PI-505 ......................... 2-11 2.5.1 Name und Funktion der einzelnen Teile...................
  • Seite 6 Verwenden der Authentifizierungseinheit (biometrisch) Authentifizierungseinheit (biometrisch) ..................6-3 Status der Authentifizierungseinheit..................... 6-4 Erforderliche Vorgänge für die Verwendung dieser Funktion (für den Administrator)..... 6-5 6.3.1 Konfigurieren der Authentifizierungseinstellungen dieses Systems ..........6-5 6.3.2 Registrierung von Benutzerauthentifizierungsinformationen ............. 6-8 Anmelden an diesem System....................... 6-11 Mit Data Administrator (für den Administrator)................

  • Seite 7: Namen Und Funktionen Der Einzelnen Systemteile

    Namen und Funktionen der einzelnen Systemteile...

  • Seite 9: Vorderseite

    Namen und Funktionen der einzelnen Systemteile Vorderseite Name Beschreibung Bedienfeld Dient zum Festlegen verschiedener Einstellungen für das System. Entriegelungshebel für die linke Dient zum Öffnen der linken Abdeckung. Abdeckung Die linke Abdeckung wird zum Beheben eines Linke Abdeckung Papierstaus geöffnet. Diese Führung wird an die Breite des Originals ange- Seitliche Führung passt.
  • Seite 10 Name Beschreibung Dient zum Auswählen eines Menüs am Touch Display Stylus-Stift bzw. zur Eingabe von Zeichen. Dient zum Anschließen einer externen Speichereinheit USB-Anschluss (Typ A) USB 2.0/1.1 (USB-Speicher) an dieses System. Dient zum Ver- bzw. Entriegeln der automatischen Entriegelungshebel der automati- schen Duplexeinheit Duplexeinheit.
  • Seite 11 Name Beschreibung Mit dieser Taste wird der Energiesparmodus aktiviert. Netztaste Wenn das System über diese Taste ausgeschaltet wird, wird der Energiesparmodus aktiviert, und die LED der Netztaste leuchtet orange. Status-LED (LED "Warnung" oder Zeigt den Systemstatus durch Blinken oder Leuchten "Stopp") Blinkt orange: Warnung Leuchtet orange: Der Systembetrieb wurde unterbro-...

  • Seite 12: Rückseite

    Rückseite Die Abbildung zeigt die Haupteinheit mit der Heizung und dem optionalen Fax-Kit. Tipps Die Heizung gilt in manchen Vertriebsregionen als Zubehöroption. Name Beschreibung Hier wird das Kabel des Finishers angeschlossen. Anschluss für Finisher Filter Dient zur Aufnahme von Tonerpulver in der Haupt- einheit.
  • Seite 13 Name Beschreibung Dient zum Anschließen der Authentifizierungseinheit USB-Anschluss (Typ A) USB 2.0/1.1 AU-102 oder der Authentifizierungseinheit AU-201. Dient zum Anschließen eines Telefonkabels. Stecker für den Anschluss eines Telefons (TEL PORT1) Schließen Sie das Kabel an diesen Anschluss an, wenn nur eine Telefonleitung verwendet wird. Telefonbuchse (LINE PORT1) Dient zum Anschließen einer allgemeinen Teilnehmer- leitung.

  • Seite 14: Innen

    Innen Name Beschreibung Dient zum Auflegen von Originalen. Vorlagenglas Dient zum Fixieren von Toner auf Papier mithilfe von Fixiereinheit Wärme und Druck. Mit diesem Schalter wird das System ein- und ausge- Hauptnetzschalter schaltet. Ermittelt die Gesamtanzahl der gedruckten Seiten. Gesamtzähler Dient zum Reinigen der Oberfläche des Druckkopf- Druckkopfreiniger glases beim Austauschen der Bildeinheit.
  • Seite 15 Name Beschreibung Dieses System enthält Tonerkartuschen in vier Far- Tonerkartusche ben: Cyan (C), Magenta (M), Gelb (Y) und Schwarz (K). Durch Kombination der vier Tonerfarben entsteht ein Vollfarbbild. Schlitzglas (vorn) Dient zum Scannen eines Originalbildes bei Verwen- dung des ADF. Originale werden entlang dieser Skala angelegt.
  • Seite 16 1-10 d-Color MF752/652...

  • Seite 17: Namen Und Funktionen Der Einzelnen Zubehöroptionen

    Namen und Funktionen der einzelnen Zubehöroptionen...

  • Seite 19: Liste Der Optionalen Komponenten

    Liste der optionalen Komponenten Namen und Funktionen der einzelnen Zubehöroptionen Liste der optionalen Komponenten Name Beschreibung Haupteinheit Scannt das Original im Scanbereich und druckt ein ge- scanntes Bild im Druckbereich. Diese Einheit wird in der Bedienungsanleitung als "System", "Haupteinheit" oder "752/652" bezeichnet. Führt Benutzerauthentifizierung durch Scannen von Authentifizierungseinheit AU-102 Venenmustern im Finger durch.
  • Seite 20 Liste der optionalen Komponenten Name Beschreibung Dient zum Verschieben des Bedienfelds. Wird auch Ablagetisch WT-509 bei installierter Authentifizierungseinheit verwendet. Bietet eine Ablagefläche, auf der kurzzeitig ein Original Ablagetisch WT-506 oder andere Materialien abgelegt werden können. Wird auch bei installierter Authentifizierungseinheit verwendet.
  • Seite 21 Liste der optionalen Komponenten Name Beschreibung Die nachfolgend aufgeführten Zubehöroptionen sind in der Abbildung nicht dargestellt. Fax-Kit FK-511 Ermöglicht die Verwendung dieses Systems als Fax- gerät. Außerdem ist damit auch die Einbindung zusätz- licher Telefonleitungen möglich. Versieht gescannte Originale beim Faxversand mit ei- Stempeleinheit SP-501 nem Stempel.

  • Seite 22: Finisher Fs-535/Broschürenfinisher Sd-512/Locheinheit Pk-521

    Finisher FS-535/Broschürenfinisher SD-512/Locheinheit PK-521 Finisher FS-535/Broschürenfinisher SD-512/Locheinheit PK-521 d-Color MF752/652...
  • Seite 23 Finisher FS-535/Broschürenfinisher SD-512/Locheinheit PK-521 Name Beschreibung Ausgabefach 2 Nimmt Druckseiten auf. Nimmt Druckseiten auf. Ausgabefach 1 Öffnen Sie diese Klappe zum Beheben eines Papier- Frontklappe staus oder Heftklammerstaus oder zum Austauschen eines Heftklammermagazins. Abdeckung der horizontalen Trans- Öffnen Sie diese Abdeckung, um Papier zu entfernen, das einen Papierstau in der horizontalen Transport- porteinheit einheit verursacht hat.

  • Seite 24: Zweifachablage Js-602

    Zweifachablage JS-602 Zweifachablage JS-602 Name Beschreibung Ausgabefach Nimmt Druckseiten auf. Öffnen Sie diese Abdeckung, um einen Papierstau zu Abdeckung der Zweifachablage beheben. d-Color MF752/652...

  • Seite 25: Z-Falz-Einheit Zu-606

    Z-Falz-Einheit ZU-606 Z-Falz-Einheit ZU-606 Name Beschreibung Ziehen Sie diese Einheit heraus, um feststeckendes Z-Falz-/Transporteinheit Papier zu entnehmen. Führungshebel [FN1] Drehen Sie diesen Hebel, um einen Papierstau zu beheben. Entfernen Sie diese Box zum Entsorgen von Loch- Lochabfallbehälter abfall. Öffnen Sie diese Klappe zum Beheben eines Papier- Frontklappe staus oder Entsorgen von Lochabfällen.
  • Seite 26 Z-Falz-Einheit ZU-606 Name Beschreibung Führungshebel [FN7] Drehen Sie diesen Hebel, um einen Papierstau zu beheben. Führungshebel [FN8] Drehen Sie diesen Hebel, um einen Papierstau zu beheben. Griff [FN2] Halten Sie die Z-Falz-Einheit zum Hineinschieben und Herausziehen an diesem Griff. Rad zur Papierstaubehebung [FN5] Drehen Sie an diesem Rad, um Papier zu entfernen, das einen Papierstau in der Z-Falz-Einheit verursacht hat.

  • Seite 27: Zuschießeinheit Pi-505

    Zuschießeinheit PI-505 Zuschießeinheit PI-505 2.5.1 Name und Funktion der einzelnen Teile Name Beschreibung Bedienfeld der Zuschießeinheit Dieses Bedienfeld nutzen Sie bei manuellem Finisher- Betrieb. Ausführliche Informationen zum Bedienablauf bei Verwendung der Zuschießeinheit finden Sie auf Seite 2-12. Papierführung des unteren Fachs Beim Einlegen von Deckblattpapier verschieben Sie diese Führung entsprechend dem Papierformat.

  • Seite 28: Bedienung Der Zuschießeinheit

    Zuschießeinheit PI-505 2.5.2 Bedienung der Zuschießeinheit Bedienfeldtasten Wenn die Zuschießeinheit PI-505 am Finisher FS-535 installiert ist, kann der Finisher FS-535 manuell über das Bedienfeld der Zuschießeinheit betrieben werden. Name Beschreibung Anzeigelämpchen für Eckenheftung Zeigt an, dass die Hefteinstellung Ecke gewählt wurde. Anzeigelämpchen für Mittenheftung Zeigt an, dass Mittenheftung gewählt wurde.

  • Seite 29: Ausgabe Mit Der Zuschießeinheit

    Zuschießeinheit PI-505 Ausgabe mit der Zuschießeinheit Nur das untere Fach kann als Ausgabefach verwendet werden. Das obere Fach ist nicht verfügbar. Legen Sie Papier in das untere Fach der Zuschießeinheit ein und stellen Sie die seitliche Führung auf das Papierformat ein. % Legen Sie das Original so ein, dass die Oberseite zur Rückseite des Systems zeigt.

  • Seite 30: Finisher Fs-534/Broschürenfinisher Sd-511/Locheinheit Pk-520

    Finisher FS-534/Broschürenfinisher SD-511/Locheinheit PK-520 Finisher FS-534/Broschürenfinisher SD-511/Locheinheit PK-520 2-14 d-Color MF752/652...
  • Seite 31 Finisher FS-534/Broschürenfinisher SD-511/Locheinheit PK-520 Name Beschreibung Ausgabefach 2 Nimmt Druckseiten auf. Ausgabefach 1 Nimmt Druckseiten auf. Öffnen Sie diese Klappe zum Beheben eines Papier- Frontklappe staus oder Heftklammerstaus oder zum Austauschen eines Heftklammermagazins. Abdeckung der horizontalen Öffnen Sie diese Abdeckung, um Papier zu entfernen, das einen Papierstau in der horizontalen Transport- Transporteinheit einheit verursacht hat.
  • Seite 32 Finisher FS-534/Broschürenfinisher SD-511/Locheinheit PK-520 Name Beschreibung Rad zur Papierstaubehebung [FS1] Drehen Sie an diesem Rad, um Papier zu entfernen, das einen Papierstau im Finisher verursacht hat. Rad zur Papierstaubehebung [FS5] Drehen Sie an diesem Rad, um Papier zu entfernen, das einen Papierstau im Finisher verursacht hat. Entfernen Sie diese Box zum Entsorgen von Loch- Lochabfallbehälter abfall.
  • Seite 33 Großraummagazin LU-301/LU-204 Großraummagazin LU-301/LU-204 Name Beschreibung Diese Klappe wird zum Einlegen von Papier geöffnet. Obere Klappe Dreht sich während des Papiereinzugs. Papiereinzugsrolle Papiermangelanzeige Blinkt orange, wenn in einem Fach nur noch wenig Papier vorhanden ist, und leuchtet orange, wenn das Papier aufgebraucht ist.

  • Seite 34: Großraummagazin Lu-301/Lu-204

    Großraummagazin LU-301/LU-204 2-18 d-Color MF752/652...

  • Seite 35: Verfügbare Papiertypen

    Verfügbare Papiertypen...
  • Seite 37 Verfügbare Papiertypen Papiertyp Papiergewicht Papierkapazität Dünnes Papier 52 g/m bis 59 g/m Stapelanlage/Spezialeinzug: 150 Blatt Fach 1: 500 Blatt Fach 2: 500 Blatt Fach 3: 1.500 Blatt Fach 4: 1.000 Blatt Großraummagazin LU-301: 3.000 Blatt Großraummagazin LU-204: 2.500 Blatt Normalpapier 60 g/m bis 90 g/m Stapelanlage/Spezialeinzug: 150 Blatt...
  • Seite 38 Papier, das nicht auf beiden Seiten gedruckt wird (weil z. B. die Vorderseite bereits bedruckt ist). Feines und anderes Spezialpapier. Papier, auf das bereits Firmennamen, vordefinierter Text und andere Elemente aufgedruckt sind. Farbpapier. Papier, das als einer der häufig verwendeten Papiertypen registriert ist. Informationen über die Einstellungen für das Papiergewicht und die Druckmedienanpassung erhalten Sie von Ihrem Kundendienst.

  • Seite 39: Technische Daten Dieses Systems

    Technische Daten dieses Systems...

  • Seite 41: Gerätetyp

    Technische Daten dieses Systems Gerätetyp Funktion Spezifikationen Scannen, Drucker, integrierte Konsole Vorlagenglas Stationär (Spiegelscannen) Fotoleiter Lichtquelle LED-Beleuchtung Kopiersystem Laserelektrostatische Kopiermethode Entwicklung Zwei-Komponenten-HMT-Trockenentwicklung Fixiersystem Bandfixierung Papier Papiereinzugseinheit (maximale Kapazität) Automa- tische Fach 1 / Fach 3 Fach 4 Stapel- Duple- Fach 2 anlage xeinheit Zulässige Papierarten...
  • Seite 42 Papiereinzugseinheit (maximale Kapazität) Automa- tische Fach 1 / Fach 3 Fach 4 Stapel- Duple- Fach 2 anlage xeinheit Karton 2 (158 g/m o (250 Blatt) o (700 Blatt) o (450 Blatt) o (70 Blatt) bis 209 g/m Karton 3 (210 g/m o (200 Blatt) o (600 Blatt) o (400 Blatt)

  • Seite 43: Mechanische Daten

    Mechanische Daten Funktion Spezifikationen Stromversorgung AC 120 V, 16 A, 60 Hz (AC 220 V bis 240 V, 10 A, 50/60 Hz) Max. Leistungsaufnahme 2.100 W Format Breite 650 mm e Tiefe 799 mm e Höhe 1.155 mm Abmessungen Breite 988 mm e Tiefe 1.444,5 mm e Höhe 1.650 mm Zeigt die Abmessungen bei herausgezogenem Papierfach und herausge- zogener Fachverlängerung der Stapelanlage/des Spezialeinzugs sowie geöffnetem ADF.

  • Seite 44: Allgemeine Daten

    -druckdauer Vollfarbe: 3,6 Sek. oder weniger (Bei Letter- (8-1/2 e 11 v) Schwarzweiß: 5,3 Sek. oder weniger oder A4 v Druck) d-Color MF652 Vollfarbe: 3,7 Sek. oder weniger Schwarzweiß: 5,3 Sek. oder weniger Speichergröße (Festplat- 2.048 MB (250 GB) tenkapazität)

  • Seite 45: Scannerfunktionen

    Funktion Spezifikationen Kopienvergrößerung Originalgröße: 100,0% +/- 0,5% Vergrößert: 115,4%, 122,4%, 141,4%, 200,0% Verkleinert: 86,6%, 81,6%, 70,7%, 50,0% Manuell: 25,0 bis 400,0% (in Schritten von 0,1%) Anzahl fortlaufender 1 bis 9999 Blatt Kopien Bilddichte ändern Bilddichte Manuelle Einstellung der Bilddichte (9 Stufen) Hintergrund- Manuelle oder automatische Bilddichteanpassung dichte...
  • Seite 46 Funktion Spezifikationen Unterstützte Be- Windows triebssysteme Windows XP Home/Professional Windows Server 2003, alle Ausgaben Windows Vista, alle Ausgaben Windows Server 2008 Die DFS-Funktion unterstützt nur die durch folgende Windows-Serverbetriebssysteme konfigurierten Um- gebungen: Windows Server 2003, alle Ausgaben Windows Server 2008 Die Direkt-Hosting-Funktion unterstützt folgende Be- triebssysteme.

  • Seite 47: Druckfunktion

    Druckfunktion Funktion Spezifikationen Integrierter Druckercontroller Speichergröße 2.048 MB (gemeinsam mit der Haupteinheit) Größe der Festplatte 250 GB (gemeinsam mit der Haupteinheit) Anschlüsse Ethernet (1000Base-T/100Base-TX/10Base-T) USB 2.0/1.1 Druckersprache PCL5e/c Emulation PCL XL Ver. 2.1 Emulation PostScript 3 Emulation (3016) XPS Ver.1.0 Auflösung 1.800 dpi e 600 dpi oder 1.200 dpi e 1.200 dpi (im 1.200-dpi-Modus) Bildverlust...
  • Seite 48 Funktion Spezifikationen Druckertreiber PCL-Treiber Windows XP Home Edition (ab Service Pack 1) (PCL-Treiber) Windows XP Professional (ab Service Pack 1) Windows Server 2003, Standard Edition (ab Service Pack 1) Windows Server 2003, Enterprise Edition (ab Service Pack 1) Windows Server 2003 R2, Standard Edition Windows Server 2003 R2, Enterprise Edition Windows XP Professional e64 Edition Windows Server 2003, Standard e64 Edition...
  • Seite 49 Funktion Spezifikationen Druckertreiber PostScript- Windows XP Home Edition (ab Service Pack 1) Treiber Windows XP Professional (ab Service Pack 1) (PS-Treiber) Windows Server 2003, Standard Edition (ab Service Pack 1) Windows Server 2003, Enterprise Edition (ab Service Pack 1) Windows Server 2003 R2, Standard Edition Windows Server 2003 R2, Enterprise Edition Windows XP Professional e64 Edition Windows Server 2003, Standard e64 Edition...

  • Seite 50: Netzwerkfunktion

    Funktion Spezifikationen Faxtreiber PCL-Treiber Windows XP Home Edition (ab Service Pack 1) (PCL-Treiber) Windows XP Professional (ab Service Pack 1) Windows Server 2003, Standard Edition (ab Service Pack 1) Windows Server 2003, Enterprise Edition (ab Service Pack 1) Windows Server 2003 R2, Standard Edition Windows Server 2003 R2, Enterprise Edition Windows XP Professional e64 Edition Windows Server 2003, Standard e64 Edition...

  • Seite 51: Technische Daten Von Zubehöroptionen

    Technische Daten von Zubehöroptionen...

  • Seite 53: Faxfunktion (Fax-Kit Fk-511)

    Technische Daten von Zubehöroptionen Faxfunktion (Fax-Kit FK-511) Funktion Spezifikationen Speichergröße 2.048 MB (Standard) Anzahl gespeicherter 10.000 Seiten (für Originale mit ca. 700 Zeichen im Format 8-1/2 e 11 (A4) Seiten und mit der Auflösung [Fein]) Unterstützte Leitungen Öffentliche Telefonleitungen (einschließlich Faxkommunikationsnetze) Nebenstellenleitungen Auflösung Ultrafein:...

  • Seite 54: Großraummagazin Lu-204

    Großraummagazin LU-204 Funktion Spezifikationen Papiertyp Dünnes Papier (52 g/m bis 59 g/m ), Normalpapier (60 bis 90 g/m Karton 1 (91 bis 120 g/m ), Karton 1+ (121 bis 157 g/m ), Karton 2 (158 bis 209 g/m ), Karton 3 (210 bis 256 g/m Papierformat 12 e 18 w, 11 e 17 w bis 8-1/2 e 11 w/v, SRA3 w, A3 w, B4 w, A4 w/v Anzahl der Seiten, die ein-...

  • Seite 55: Finisher Fs-535

    Finisher FS-535 Funktion Spezifikationen Ausgabefach Ausgabefach 1 (Nebenablage), Ausgabefach 2 (Hauptausgabefach) Ausgabefunktion Gruppieren, Sortieren, Versetz. Ausgabe/Gruppieren , Versetz. Ausgabe/ Sortieren , Heften Ausgabe in Ausgabefach 2 Papiertyp Gruppieren, Sortieren: dünnes Papier (52 g/m bis 59 g/m ), Normalpapier (60 bis 90 g/m ).
  • Seite 56 Funktion Spezifikationen Papieraufnahmekapazität Gruppie- Dünnes Papier (52 g/m 8-1/2 e 11 w, 3.000 <Ausgabefach 2> ren/ 59 g/m ), Normalpapier A4 w oder Blatt Sortieren (60 bis 90 g/m ), Recycling- kleiner Papier (60 bis 90 g/m 1.500 8-1/2 e 14 w, B4 w oder Blatt größer...

  • Seite 57: Broschürenfinisher Sd-512

    Funktion Spezifikationen Maximale Anzahl gehefteter 100 Blatt Seiten Dünnes Papier, Normal- papier, Recycling-Papier (52 g/m bis 80 g/m Versatzgröße 30 mm Stromversorgung Versorgung vom System Max. Leistungsaufnahme 105 W oder weniger (wenn das gesamte erhältliche Zubehör installiert ist) Format Breite: 724 mm (bei herausgezogenem Fach: 881 mm) e Breite: 709,5 mm e Höhe: 1.025 mm Gewicht Ca.

  • Seite 58: Locheinheit Pk-521

    Funktion Spezifikationen Kapazität des Mittelfalz Bei einer Papier- 1 bis 5 Blätter ge- 35 Sätze länge von heftet Falzausgabefachs 330 mm oder 6 bis 10 Blätter ge- 30 Sätze mehr heftet 11 bis 20 Blätter ge- 15 Sätze heftet Bei einer Papier- 1 bis 5 Blätter ge- 35 Sätze länge von...

  • Seite 59: Zweifachablage Js-602

    Zweifachablage JS-602 Funktion Spezifikationen Ausgabefach Ausgabefach 3 Ausgabefunktion Gruppieren, Sortieren Papiertyp Normalpapier 60 bis 90 g/m Papierformat 11 e 17 w bis 5-1/2 e 8-1/2 w, A3 w bis A5 w, SRA4 w, 16K w/v, 8K w Breite: 139,7 mm bis 182 mm, Länge: 297 mm bis 431,8 mm Papieraufnahmekapazität Normalpapier...

  • Seite 60: Zuschießeinheit Pi-505

    Zuschießeinheit PI-505 Funktion Spezifikationen Konfiguration 2 Fächer (oberes und unteres Fach) Deckblattpapiertypen Normalpapier (60 bis 90 g/m ), Karton (91 g/m bis 209 g/m Deckblattformat <Oberes Fach> 8-1/2 e 11 w/v, 7-1/4 e 10-1/2 v, 5-1/2 e 8-1/2 v, A4 w/v bis A5 v, B5 w/v, 16K w/v Breite: 182 mm bis 311,1 mm Länge: 139 mm bis 297 mm...
  • Seite 61 Finisher FS-534 Funktion Spezifikationen Ausgabefach Ausgabefach 1 (Nebenablage), Ausgabefach 2 (Hauptausgabefach), Falz-Ausgabefach (auf Relais-Einheit) Ausgabefunktion Gruppieren, Sortieren, Versetz. Ausgabe/Gruppieren, Versetz. Ausgabe/ Sortieren, Heften Papiertyp Gruppieren, Sortieren: dünnes Papier (52 g/m bis 59 g/m ), Normalpapier (60 g/m bis 90 g/m ), Recycling-Papier (60 g/m bis 90 g/m ), OHP-Folie,...
  • Seite 62 Funktion Spezifikationen Papierkapazität Gruppie- Dünnes Papier 8-1/2 e 11 w, A4 w oder 3.000 Blatt <Ausgabefach 2> ren/ 52 g/m kleiner, B5 w/v oder Sortieren 59 g/m ), Normal- größer papier 60 g/m 8-1/2 e 14 w, B4 w oder 1.500 Blatt bis 90 g/m größer...
  • Seite 63 Funktion Spezifikationen Papiertyp Mittenheftung, Heften: Dünnes Papier (52 g/m bis 59 g/m ), Normalpapier 60 g/m bis 90 g/m ), Karton (91 g/m bis 209 g/m Nur für Deckblätter. Halbfalz: Dünnes Papier (52 g/m bis 59 g/m ), Normalpapier 60 g/m 90 g/m Karton (91 g/m bis 209 g/m...
  • Seite 64 Authentifizierungseinheit AU-102 Funktion Spezifikationen Name Biometrische Authentifizierungseinheit AU-102 Biometrisches Sensor- Optisches Übertragungssystem system Verifizierungszeit Ca. 1 Sek. oder weniger Schnittstelle USB 2.0 Abmessungen Breite 59 mm e Tiefe 82 mm e Höhe 74 mm Gewicht Ca. 96 g (ohne USB-Kabel) Max.
  • Seite 65 Authentifizierungseinheit AU-201 Funktion Spezifikationen Name Karten-Authentifizierungseinheit AU-201 Abmessungen Breite 92 mm e Tiefe 64 mm e Höhe 16 mm Gewicht Ca. 120 g Stromversorgung Stromversorgung über USB-Anschluss Systembedingungen Umgebungs- 32 bis 104°F (0 bis 40°C) (in Betrieb) temperatur Luftfeuchtigkeit 20% bis 85% (nicht kondensierend) Systembedingungen Umgebungs- -20 bis 50°C...
  • Seite 66 5-16 d-Color MF752/652...

  • Seite 67: Verwenden Der Authentifizierungseinheit (Biometrisch)

    Verwenden der Authentifizierungseinheit (biometrisch)

  • Seite 69: Authentifizierungseinheit (Biometrisch)

    Authentifizierungseinheit (biometrisch) Verwenden der Authentifizierungseinheit (biometrisch) Authentifizierungseinheit (biometrisch) Die (biometrische) Authentifizierungseinheit ist ein "Biometrie-System (ein biometrisches Authentifizie- rungssystem)", mit dem eine persönliche Authentifizierung anhand der Fingervenenmuster vorgenommen wird. Sie bietet erhöhte Sicherheit, da sie es unbefugten Benutzern erschwert, sich als autorisierte Benutzer auszugeben.

  • Seite 70: Status Der Authentifizierungseinheit

    Status der Authentifizierungseinheit Status der Authentifizierungseinheit Der Status der Authentifizierungseinheit wird durch Status-LEDs und Tonsignale angezeigt. Status-LED Status Leuchtet grün Einheit bereit oder Authentifizierung abge- schlossen Grün blinkend Authentifizierung oder Scan-Vorgang aktiv Leuchtet rot Fehler beim Authentifizierungs- oder Scan- Vorgang Die Authentifizierungseinheit wurde nicht erkannt Signalton Status...

  • Seite 71: Erforderliche Vorgänge Für Die Verwendung Dieser Funktion (Für Den Administrator)

    Erforderliche Vorgänge für die Verwendung dieser Funktion (für den Administrator) Erforderliche Vorgänge für die Verwendung dieser Funktion (für den Administrator) 6.3.1 Konfigurieren der Authentifizierungseinstellungen dieses Systems Konfigurieren Sie als Erstes die Authentifizierungsfunktion dieses Systems (Ein (MFP)). Tipps Dieses System unterstützt keine externe Serverauthentifizierung. Tippen Sie auf [Bedienerprogramm] - [Administratoreinstellung] - [Benutzerauthentifizierung/ Kostenstelle] - [Auth.-Methode] - [Benutzerauthentifizierung].
  • Seite 72 Erforderliche Vorgänge für die Verwendung dieser Funktion (für den Administrator) Wählen Sie [Ja] und tippen Sie dann auf [OK]. Tippen Sie auf [Auth.-geräteeinstellungen] - [Auth.-Methode] - [Biometrische Authentifizierung] und legen Sie folgende Einstellungen fest. Einstellungen Beschreibung [Auswertungssignal] Wählen Sie aus, ob ein "Signalton" zu hören sein soll, wenn das Fingerven- enmuster erfolgreich gescannt wurde.
  • Seite 73 Erforderliche Vorgänge für die Verwendung dieser Funktion (für den Administrator) Falls gewünscht, tippen Sie auf [Abmeldeeinstellungen], um Einstellungen für die automatische Abmeldung festzulegen. % Wählen Sie aus, ob nach Abschluss des Originalscannens eine automatische Abmeldung erfolgen soll (Standardwert: [Nicht abmelden]). Tippen Sie auf [Schließen], um das Festlegen der Authentifizierungseinstellungen dieses Systems zu beenden.

  • Seite 74: Registrierung Von Benutzerauthentifizierungsinformationen

    Erforderliche Vorgänge für die Verwendung dieser Funktion (für den Administrator) 6.3.2 Registrierung von Benutzerauthentifizierungsinformationen Nach dem Konfigurieren der Authentifizierungsfunktion dieses Systems (Ein (MFP)) registrieren Sie die Benutzerauthentifizierungsinformationen. Zum Registrieren der Informationen stehen zwei Methoden zur Verfügung: Schließen Sie die Authentifizierungseinheit an dieses System an und registrieren Sie Informationen über das Touch Display.
  • Seite 75 Erforderliche Vorgänge für die Verwendung dieser Funktion (für den Administrator) Tippen Sie auf [Bearbeiten]. % Pro Benutzer können maximal zwei Authentifizierungsinformationen registriert werden. Für [Biometrische Authentifizierung 1] und [Biometrische Authentifizierung 2] sind unterschiedliche Finger zu registrieren. Es empfiehlt sich, zwei Authentifizierungsinformationen zu registrieren (für den Fall, dass Sie sich den Finger verletzen).
  • Seite 76 Erforderliche Vorgänge für die Verwendung dieser Funktion (für den Administrator) Hinweis Legen Sie während des Scanvorgangs nur Ihre Finger und keine anderen Gegenstände auf den Lesebereich. Andernfalls kann eine Fehlfunktion auftreten. Trennen Sie während des Scanvorgangs nicht das USB-Kabel von der Authentifizierungseinheit. Andernfalls kann das System instabil werden.

  • Seite 77: Anmelden An Diesem System

    Anmelden an diesem System Anmelden an diesem System Die Anmeldemethoden variieren je nach Authentifizierungseinstellungen dieses Systems. Mit der [1-zu-vielen-Authentifizierung] kann sich der Benutzer anmelden, indem er einfach den Finger auf die Authentifizierungseinheit auflegt. Mit der [1-zu-1-Authentifizierung] kann sich der Benutzer anmelden, indem er den Benutzernamen eingibt und den Finger auf die Authentifizierungseinheit auflegt.

  • Seite 78: Mit Data Administrator (Für Den Administrator)

    Mit Data Administrator (für den Administrator) Mit Data Administrator (für den Administrator) 6.5.1 Data Administrator Data Administrator ist eine Verwaltungssoftware zum Bearbeiten oder Registrieren von Authentifizierungs- oder Adressinformationen des Zielgeräts über einen Computer im Netzwerk. Mithilfe dieser Software können Sie Authentifizierungsinformationen oder Adressinformationen von einem Gerät importieren und sie nach der Bearbeitung wieder auf das Gerät schreiben.

  • Seite 79: Installieren Des Biodriver (Usb-Driver) (Windows Vista)

    Mit Data Administrator (für den Administrator) Klicken Sie auf [Weiter] und befolgen Sie die am Bildschirm angezeigten Anweisungen. % Wenn das Dialogfeld [Windows-Sicherheit] zur Prüfung des Herausgebers angezeigt wird, klicken Sie auf [Diese Treibersoftware trotzdem installieren]. Nach Abschluss der Installation klicken Sie auf [Schließen]. Installieren Sie dann das Data Administrator PlugIn für die biometrische Authentifizierungseinheit AU-102.

  • Seite 80: Installieren Des Biodriver (Usb-Driver) (Windows Xp)

    Mit Data Administrator (für den Administrator) Installieren des BioDriver (USB-Driver) (Windows XP) Zur Verwendung von Data Administrator richten Sie nach Konfiguration der Authentifizierungseinstellungen dieses Systems die Betriebsumgebung ein. Zur Einrichtung installieren Sie den BioDriver (USB-Driver) der Authentifizierungseinheit und anschließend das Data Administrator PlugIn für die biometrische Authentifizierungseinheit AU-102. Vor dem Einrichten installieren Sie Data Administrator V4.1.15000 oder höher auf Ihrem Computer.

  • Seite 81: Installieren Des Data Administrator Plugin Für Die Biometrische Authentifizierungseinheit Au-102

    Mit Data Administrator (für den Administrator) Installieren des Data Administrator PlugIn für die biometrische Authentifizierungseinheit AU-102 Das aktuellste Data Administrator PlugIn können Sie von unserer Website herunterladen. Klicken Sie auf die Datei setup.exe des Data Administrator PlugIns. Wählen Sie ggf. die Installationssprache aus und klicken Sie auf [OK]. Befolgen Sie die Anweisungen am Bildschirm, um die Installation durchzuführen.
  • Seite 82 Mit Data Administrator (für den Administrator) Legen Sie den Finger auf die Authentifizierungseinheit, um das Fingervenenmuster einzuscannen. % Legen Sie Ihren Finger gerade auf, sodass Ihre Fingerkuppe leicht den konkaven und den konvexen Teil des Scanbereichs berührt. % Scannen Sie dreimal ein Fingervenenmuster. Legen Sie nach einmaligem Scannen den Finger erneut auf die Authentifizierungseinheit und tippen Sie auf [Scan beginnen].
  • Seite 83 Mit Data Administrator (für den Administrator) Hinweis Halten Sie das USB-Kabel beim Ein- und Ausstecken am Stecker fest. Ansonsten kann es zu einer Beschädigung des Systems oder zu Systemfehlern kommen. d-Color MF752/652 6-17...
  • Seite 84 Mit Data Administrator (für den Administrator) 6-18 d-Color MF752/652...

  • Seite 85: Verwenden Der Authentifizierungseinheit (Ic-Kartentyp)

    Verwenden der Authentifizierungseinheit (IC-Kartentyp)

  • Seite 87: Authentifizierungseinheit (Ic-Kartentyp)

    Authentifizierungseinheit (IC-Kartentyp) Verwenden der Authentifizierungseinheit (IC-Kartentyp) Authentifizierungseinheit (IC-Kartentyp) Die Authentifizierungseinheit (IC-Kartentyp) ist ein "IC-Kartenauthentifizierungssystem", mit dem eine persönliche Authentifizierung anhand einer IC-Karte vorgenommen wird. Wenn Sie eine kompatible kontakt- freie IC-Karte, wie beispielsweise eine Mitarbeiter-ID-Karte, registrieren, können Sie dieses System synchron mit Funktionen wie Anwesenheitsverwaltung verwenden und somit ein integriertes Authentifizierungssystem einrichten.

  • Seite 88: Erforderliche Vorgänge Für Die Verwendung Dieser Funktion (Für Den Administrator)

    Erforderliche Vorgänge für die Verwendung dieser Funktion (für den Administrator) Erforderliche Vorgänge für die Verwendung dieser Funktion (für den Administrator) 7.2.1 Konfigurieren der Authentifizierungseinstellungen dieses Systems In diesem Teil wird das Festlegen des Authentifizierungsverfahrens auf [Ein (MFP)] an einem Beispiel erläutert. Referenz Sie können Einstellungen auch so festlegen, dass die Authentifizierung über den LDAP-Server unter Verwendung der in der Authentifizierungskarte registrierten ID erfolgt (LDAP-IC-Kartenauthentifizierung).
  • Seite 89 Erforderliche Vorgänge für die Verwendung dieser Funktion (für den Administrator) Tippen Sie auf [OK]. Wählen Sie [Ja] und tippen Sie dann auf [OK]. Tippen Sie auf [Auth.-geräteeinstellungen] - [Auth.-Methode] - [Kartenauthentifizierung] und legen Sie folgende Einstellungen fest. Einstellungen Beschreibung [Detaileinstellungen für IC- Drücken Sie diese Taste, um die Einstellungsinformationen des ladbaren Karten] Treibers für registrierte IC-Karten über den Webbrowser zu ändern.
  • Seite 90 Erforderliche Vorgänge für die Verwendung dieser Funktion (für den Administrator) Einstellungen Beschreibung [Betriebseinstell.] Wählen Sie aus, wie die Anmeldung bei diesem System erfolgen soll. • [Kartenauthentifizierung]: Führen Sie zur Anmeldung die IC-Karte über die Authentifizierungseinheit. • [Karten- und Kennwortauthentifizierung]: Führen Sie zur Anmeldung die IC-Karte über die Authentifizierungseinheit und geben Sie das Kenn- wort ein.

  • Seite 91: Registrierung Von Benutzerauthentifizierungsinformationen

    Erforderliche Vorgänge für die Verwendung dieser Funktion (für den Administrator) 7.2.2 Registrierung von Benutzerauthentifizierungsinformationen Nach dem Konfigurieren der Authentifizierungsfunktion dieses Systems (Ein (MFP)) registrieren Sie die Benutzerauthentifizierungsinformationen. Zum Registrieren der Informationen stehen zwei Methoden zur Verfügung:. Schließen Sie die Authentifizierungseinheit an dieses System an und registrieren Sie Informationen über das Touch Display.
  • Seite 92 Erforderliche Vorgänge für die Verwendung dieser Funktion (für den Administrator) Tippen Sie auf [Bearbeiten]. Führen Sie die IC-Karte über die Authentifizierungseinheit oder legen Sie sie darauf und tippen Sie auf [OK]. Hinweis Bewahren Sie die IC-Karte während des Scanvorgangs nicht im Umkreis von 4 cm des Kartenlesebereichs auf.

  • Seite 93: Anmelden An Diesem System

    Anmelden an diesem System Anmelden an diesem System Die Anmeldemethoden variieren je nach Authentifizierungseinstellungen dieses Systems. Bei [Kartenauthentifizierung] können Sie sich anmelden, indem Sie die IC-Karte über die Authentifizierungseinheit führen oder darauflegen. Bei [Karten- und Kennwortauthentifizierung] können Sie sich anmelden, indem Sie die IC-Karte über die Authentifizierungseinheit führen oder darauflegen und das Kennwort eingeben.

  • Seite 94: Mit Data Administrator (Für Den Administrator)

    Mit Data Administrator (für den Administrator) Mit Data Administrator (für den Administrator) 7.4.1 Data Administrator Data Administrator ist eine Verwaltungssoftware zum Bearbeiten oder Registrieren von Authentifizierungs- oder Adressinformationen des Zielgeräts über einen Computer im Netzwerk. Mithilfe dieser Software können Sie Authentifizierungsinformationen oder Adressinformationen von einem Gerät importieren und sie nach der Bearbeitung wieder auf das Gerät schreiben.

  • Seite 95: Installieren Des Ic Carddriver (Usb-Driver) (Windows Vista)

    Mit Data Administrator (für den Administrator) Klicken Sie auf [Weiter] und befolgen Sie die am Bildschirm angezeigten Anweisungen. % Wenn das Dialogfeld [Windows-Sicherheit] zur Prüfung des Herausgebers angezeigt wird, klicken Sie auf [Diese Treibersoftware trotzdem installieren]. Nach Abschluss der Installation klicken Sie auf [Schließen]. Installieren Sie dann das Data Administrator PlugIn für die IC-Kartenauthentifizierungseinheit AU-201.

  • Seite 96: Installieren Des Ic Carddriver (Usb-Driver) (Windows Xp)

    Mit Data Administrator (für den Administrator) Installieren des IC CardDriver (USB-Driver) (Windows XP) Zur Verwendung von Data Administrator richten Sie nach Konfiguration der Authentifizierungseinstellungen dieses Systems die Betriebsumgebung ein. Zum Einrichten installieren Sie den IC-CardDriver (USB-Driver) der Authentifizierungseinheit und anschließend das Data Administrator PlugIn für IC-Kartenauthentifizierungseinheit AU-201. Vor dem Einrichten installieren Sie Data Administrator V4.1.15000 oder höher auf Ihrem Computer.

  • Seite 97: Registrierung Von Benutzerauthentifizierungsinformationen

    Mit Data Administrator (für den Administrator) Nach Abschluss der Installation klicken Sie auf [Fertig]. Damit ist die Installation des Data Administrator PlugIn für die IC-Karten-Authentifizierungseinheit AU-201 und somit die Systemeinrichtung abgeschlossen. 7.4.3 Registrierung von Benutzerauthentifizierungsinformationen Zum Registrieren von Benutzerauthentifizierungsinformationen mit Data Administrator schließen Sie die Authentifizierungseinheit an den USB-Anschluss des Computers an und verbinden Sie den Computer über das Netzwerk mit diesem System.
  • Seite 98 Mit Data Administrator (für den Administrator) Schließen Sie die Authentifizierungseinheit am USB-Anschluss dieses Systems an. Hinweis Halten Sie das USB-Kabel beim Ein- und Ausstecken am Stecker fest. Ansonsten kann es zu einer Beschädigung des Systems oder zu Systemfehlern kommen. 7-14 d-Color MF752/652...
  • Seite 99 RICHTLINIE 2002/96/CE FÜR DIE BEHANDLUNG, SAMMLUNG, WIEDERVERWERTUNG UND ENTSORGUNG VON ELEKTRO- UND ELEKTRONIK ALTGERÄTEN UND DEREN BESTANDTEILE INFORMATIONEN 1. FÜR DIE LÄNDER DER EUROPÄISCHEN UNION (EG) Es ist verboten, jede Art von Elektro- und Elektronik-Altgeräten als unsortierten Siedlungsabfall zu entsorgen: es ist Pflicht, diese separat zu sammeln.
