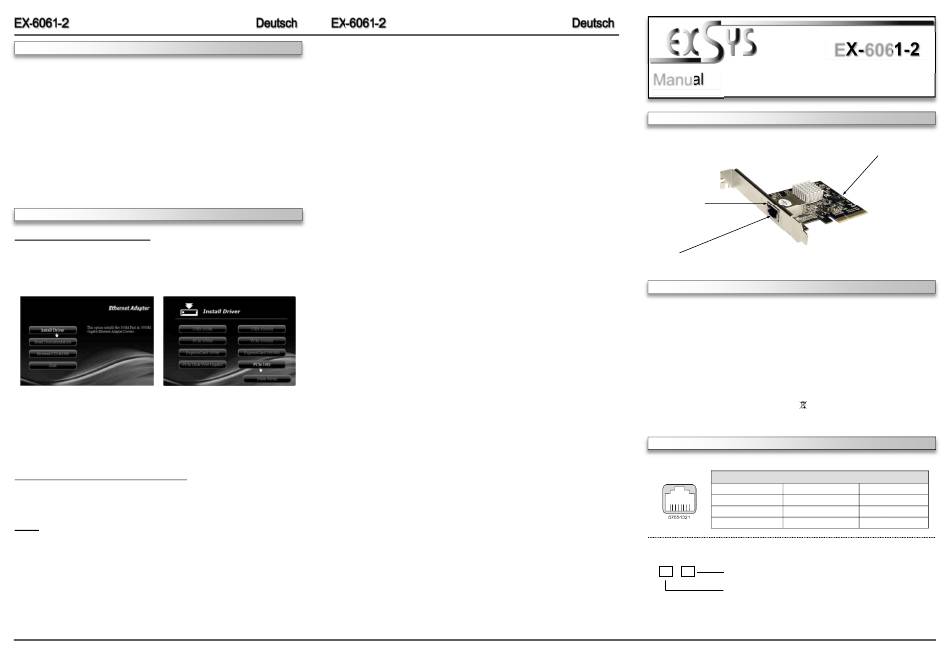

HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-6061-2 geben. Bei Unklar-
heiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie
bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Suchen Sie jetzt einen freien PCI-Express Steckplatz und stecken Sie die EX-6061-2 vorsich-
tig in den ausgewählten PCI-Express Steckplatz ein. Beachten Sie, das die EX-6061-2 korrekt
eingesteckt ist und das kein Kurzschluss entsteht.
4.
Danach befestigen Sie die EX-6061-2 mit einer Schraube am Gehäuse.
5.
Jetzt das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows 7/ 8.x/ 10/ Server 20xx
Windows erkennt beim Start einen neuen "Ethernet-Controller". Legen Sie nun die Treiber
CD in Ihr CD-Rom Laufwerk (z.B. Laufwerk D:) ein und starten Sie die Installation, indem Sie
auf "Install Driver" (siehe Abbildung 1) klicken und im nächsten Fenster wählen Sie bitte das
Feld "PCIe 10G" (siehe Abbildung 2) aus, um mit der Installation fortzufahren:
Abbildung 1
Folgen Sie den Installationsanweisungen und schließen Sie die Installation ab.
Windows installiert jetzt automatisch den richtigen Treiber für das jeweilige Betriebssystem.
Nach der Installation der Treiber erkennt das Betriebssystem automatisch die Karte und instal-
liert diese.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter "Netzwerkadapter" folgenden
neuen Eintrag sehen: <Tehuti Networks 10GbE Adapter>.
Ist dieser oder ein ähnlich lautender Eintrag vorhanden, ist die Karte richtig installiert.
Linux
Sie können mit folgenden Kommandos überprüfen ob der Treiber installiert wird:
# lsmod | grep tn40xx
# ifconfig –a
Wenn nun ein Gerätename erscheint z.B. ethX dann wird der Linux Treiber installiert. Nun können
Sie mit folgendem Kommando die ethX aktivieren:
# ifconfig ethX up, wobei X=0,1,2...
2
Abbildung 2
LAYOUT
DESCRIPTION & TECNICAL INFORMATION
The EX-6061-2 is a plug & play high-speed 10Gigabit Ethernet PCI-Express expansion card. It
provide 1 external RJ45 10Gigabit port. It uses data transfer rates up to 10000Mbit/s. The
design fully utilize the Tehuti chipset, which represents the latest in high speed network inter-
face technology. It provides a secure and very high data transfer rate. It supports all PCI-
Express slots x4 to x16 and almost every operating system. It is not possible to change the
address or IRQ settings manually, they will be obtained automatically by the system (BIOS) and
operating system.
Compatibility:
Operating System:
Connectors:
Extent of delivery:
Certificates:
CONNECTORS & LED'S
RJ45 Port:
Status LED´s:
3
Manual
Vers. 1.0 / 07.02.17
Status LED´s
RJ45 Port
PCI-Express x4 to x16
Windows 7/ 8.x/ 10/ Server 20xx/ Linux 2.6.24 or higher
1x RJ45 10Gigabit Ethernet Connector
EX-6061-2, Driver CD, Manual, LowProfile Bracket
CE / FCC / RoHS / WEEE
DE97424562 / WHQL
RJ45 Port
Pin
Signal
Pin
Signal
1
BI_DA+
4
BI_DC+
2
BI_DA-
5
BI_DC-
3
BI_DB+
6
BI_DB-
LINK / Connected
ACT LAN DATA
4
EX-6061-2
Tehuti Chipset
Pin
Signal
7
BI_DD+
8
BI_DD-
