FS-2 / FS-2N
MONITOR
Das Gerät ist gemäß nachstehender technischer Spezifikation in einem weiten
Umgebungstemperaturbereich betreibbar. Aufgrund der zusätzlichen Eigenerwär-
mung kann es an den Bedienelementen und den Gehäusewandungen beim
Berühren in heißer Umgebung zu hohen wahrnehmbaren Temperaturen kommen.
Bei Fehlfunktion des Geräts oder bei Unklarheiten setzen Sie sich bitte mit dem
Hersteller in Verbindung. Eingriffe in das Gerät können schwerwiegende Beein-
trächtigungen der Sicherheit von Menschen und Anlagen zur Folge haben. Sie
sind nicht zulässig und führen zu Haftungs- und Gewährleistungsauschluß.
2. Bestimmungsgemäße Verwendung

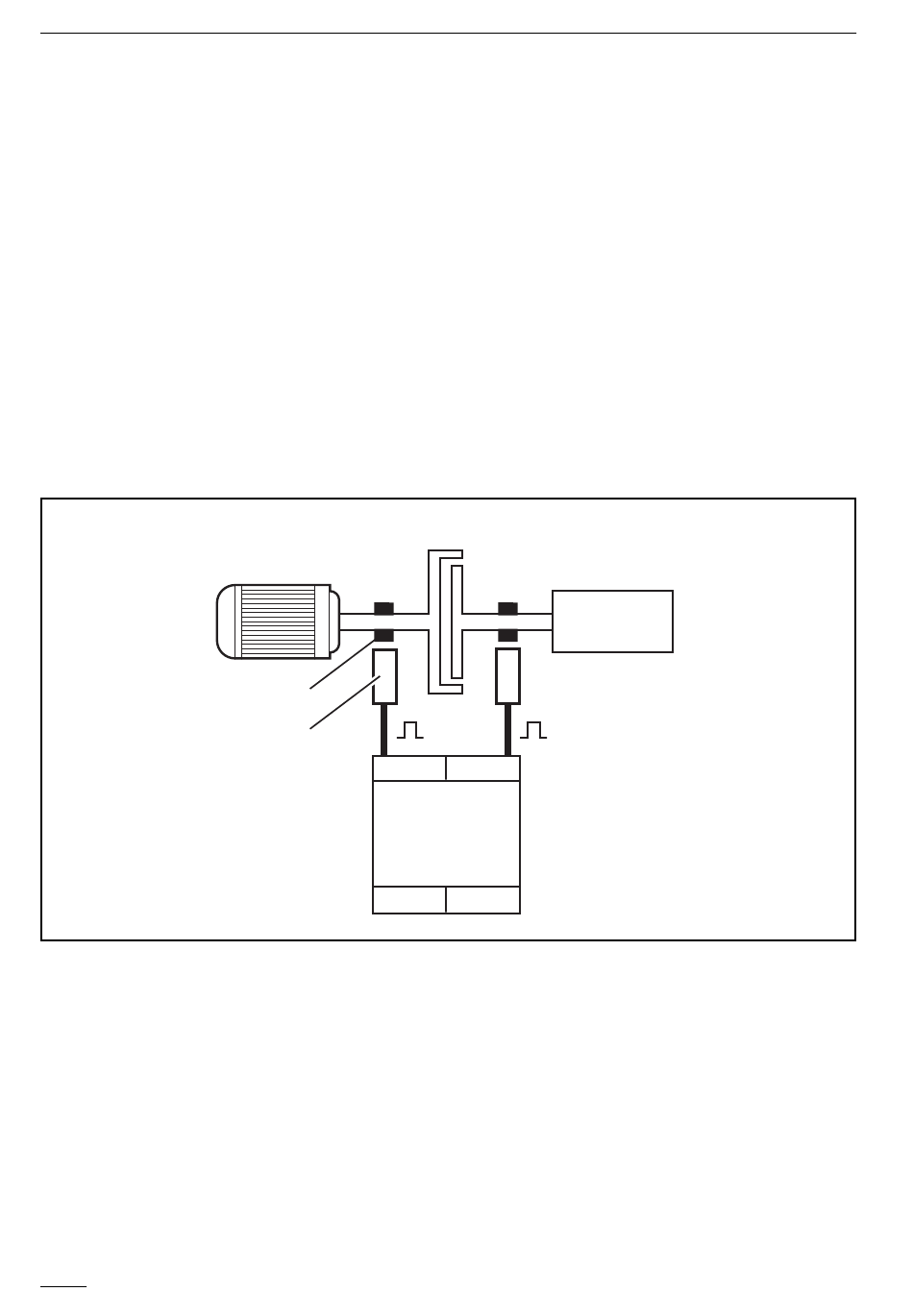

Der Monitor FS-2/FS-2N ist ein Impulsauswertesystem. Er dient vorzugsweise zur
Schlupfüberwachung an Rutschkupplungen, Gurtförderern und sonstigen Applika-
tionen bei denen Drehzahlunterschiede ausgewertet werden müssen.
Schaltnocken
Impulsgeber
Der Monitor nimmt dazu an 2 getrennten Eingängen die drehzahlproportionalen
Impulsfolgen der Antriebs- und Abtriebsseite auf, führt diese zwei internen Zählern
zu und überwacht ständig die Differenz der beiden Zählwerte.
Das Maß für den Schlupf ist die beim Blockieren oder bei Überlast entstehende
Drehzahldifferenz zwischen Antriebs- und Abtriebsseite. Aus der Drehzahldifferenz
ermittelt der Monitor die Anzahl der Differenzimpulse und vergleicht diese mit den
eingestellten Grenzwerten/Schaltpunkten.
Der Monitor schaltet, wenn die eingestellte Anzahl der Differenzimpulse innerhalb
der eingestellten Rückstellzeit erreicht wird.
4
SEITE
Antrieb (Master)
OUT1
Kupplung
Abtrieb (Slave)
IN 1 IN 2
MONITOR
Frequency/Slip
OUT 2
Keine Zuordnung der
Impulse zu den Eingängen
erforderlich!
