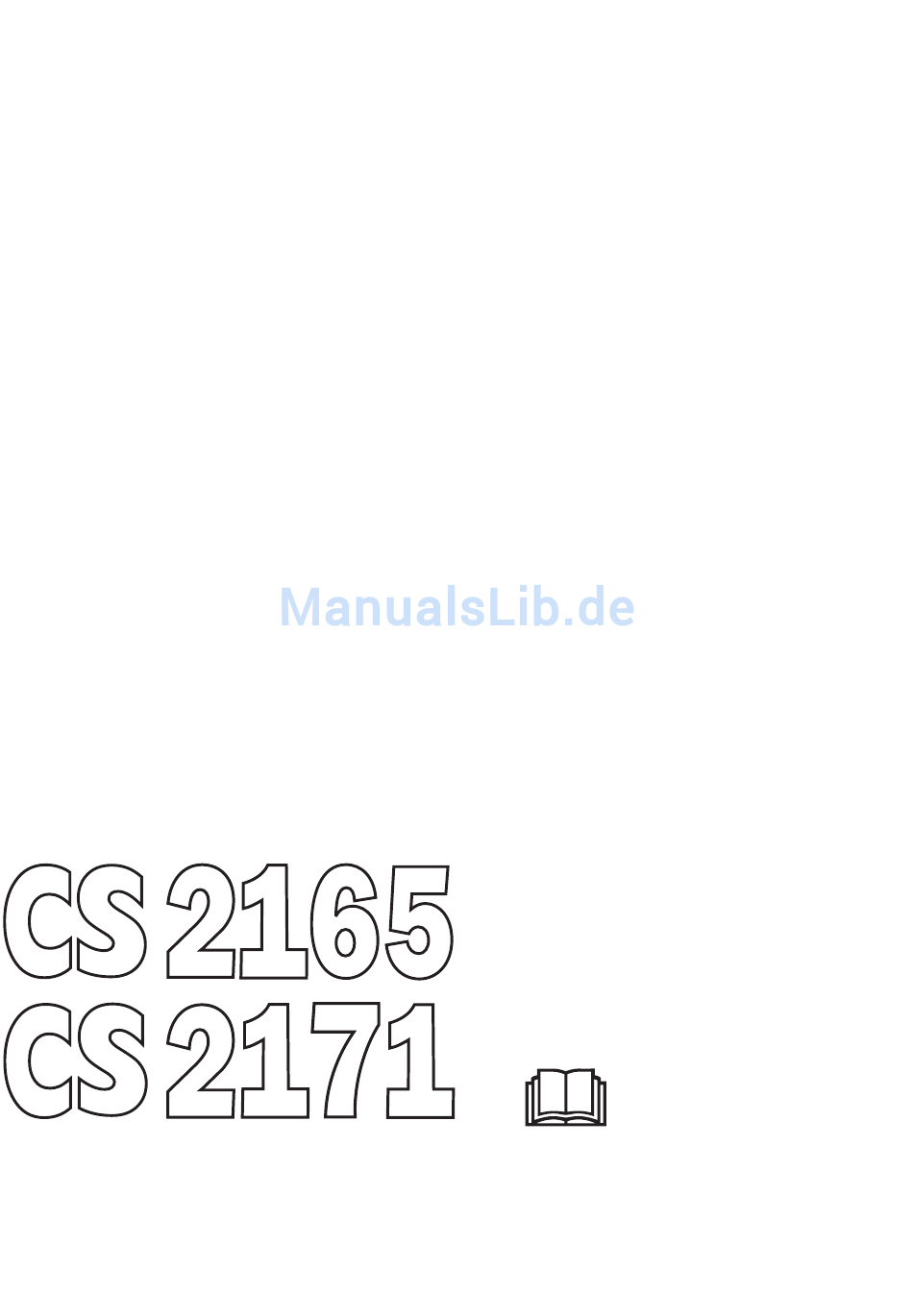

- Seite 1 Bedienungsanweisung Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
-
Seite 2: Symbolerklärung
SYMBOLERKLÄRUNG Symbole am Gerät: Tanken. WARNUNG! Motorsägen können gefährlich sein! Durch unsachgemäße oder Nachfüllen von Öl und Einstellen des nachlässige Handhabung können schwere Ölflusses. Verletzungen oder sogar tödliche Unfälle von Anwendern oder anderen Personen verursacht werden. Die Kettenbremse soll eingeschaltet sein, wenn die Motorsäge gestartet wird. -
Seite 3: Inhaltsverzeichnis
INHALT Inhalt SYMBOLERKLÄRUNG Symbole am Gerät: ............2 Symbole in der Bedienungsanweisung: ......2 INHALT Inhalt ................3 EINLEITUNG Sehr geehrter Kunde! ........... 4 WAS IST WAS? Was ist was an der Motorsäge? ........5 ALLGEMEINE SICHERHEITSVORSCHRIFTEN Maßnahmen vor der Benutzung einer neuen Motorsäge .............. -
Seite 4: Einleitung
Besitzer bitte auch die Bedienungsanleitung aus. Viel Erfolg mit Ihrem neuen Jonsered-Produkt! Die Jonsered arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor. 4 –... -
Seite 5: Was Ist Was

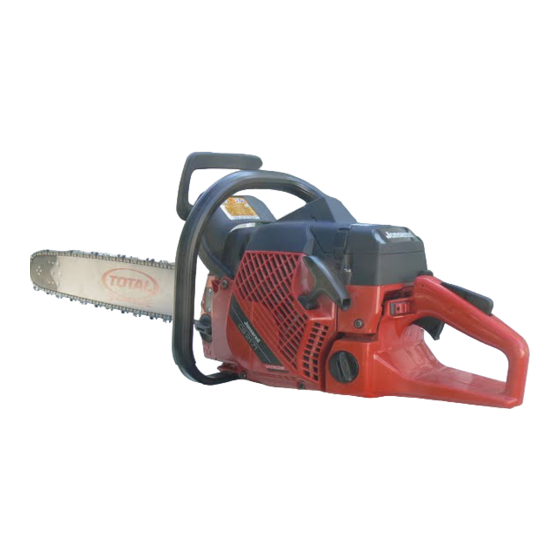

WAS IST WAS? Jonsered XXXX XXXX XXXXXXX Jonsered Huskvarna, SWEDEN Was ist was an der Motorsäge? 1 Zylinderdeckel 16 Rindenstütze 2 Vorderer Handgriff 17 Kettenfänger 3 Kettenbremse mit Handschutz 18 Kupplungsdeckel 4 Startvorrichtung 19 Hinterer Handgriff mit Rechtshandschutz 5 Kettenöltank... -
Seite 6: Allgemeine Sicherheitsvorschriften
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Maßnahmen vor der Benutzung Wichtig einer neuen Motorsäge WICHTIG! • Die Bedienungsanleitung aufmerksam durchlesen. Das Gerät ist nur für das Sägen von Holz konstruiert. • Montage und Einstellung der Schneidausrüstung Nur die Kombinationen von Führungsschiene und kontrollieren. Siehe die Anweisungen unter der Sägekette verwenden, die wir im Kapitel Technische Daten Überschrift Montage. -
Seite 7: Persönliche Schutzausrüstung
ALLGEMEINE SICHERHEITSVORSCHRIFTEN der Motorsäge haben. Wir sind gerne für Sie da und helfen • Feuerlöscher und Spaten Ihnen beim optimalen und sicheren Einsatz Ihrer Motorsäge. Auch ein Kurs zum Thema Anwendung der Motorsäge kann hilfreich sein. Händler, Forstfachschulen oder Bibliotheken informieren Sie über verfügbares Weiterbildungsmaterial und das Kursangebot. - Seite 8 ALLGEMEINE SICHERHEITSVORSCHRIFTEN • Die Kettenbremse (A) wird entweder manuell (mit der • Die Kettenbremse wird gelöst, wenn der Handschutz nach linken Hand) oder mit der Trägheitsfunktion aktiviert. hinten zum vorderen Handgriff geführt wird. • Die Kettenbremse wird betätigt, wenn der Handschutz (B) nach vorn geführt wird.
- Seite 9 ALLGEMEINE SICHERHEITSVORSCHRIFTEN Gashebelsperre • In der Fällposition befindet sich die linke Hand in einer Position, die die manuelle Aktivierung der Kettenbremse Die Gashebelsperre wurde konstruiert, um eine unmöglich macht. Bei diesen Griffen, d. h. wenn die linke unbeabsichtigte Aktivierung des Gashebels zu verhindern. Hand so platziert ist, dass sie die Bewegung des Wenn die Sperre (A) in den Handgriff gedrückt wird (= beim Rückschlagschutzes nicht beeinflussen kann, lässt sich...
-
Seite 10: Schneidausrüstung
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Das Antivibrationssystem reduziert die Übertragung von In Gebieten mit warmem, trockenem Klima besteht erhöhte Brandgefahr. Gesetze und Vorschriften in diesen Gebieten Vibrationen zwischen Motoreinheit/Schneidausrüstung und verlangen möglicherweise, dass der Schalldämpfer u. a. mit dem Handgriffsystem des Gerätes. einem zugelassenen Funkenfängernetz versehen sein muss. Der Motorsägenkörper inkl. -
Seite 11: Rückschlag Reduzierende Schneidausrüstung
• Anzahl Treibglieder (St.) Um alle Sicherheitskomponenten der Schneidausrüstung zu erhalten, sind verschlissene und beschädigte Schienen/ Kettenkombinationen durch eine von Jonsered empfohlene Führungsschiene und Sägekette zu ersetzen. Siehe die Anweisungen unter der Überschrift Technische Daten für Informationen, welche Schienen/Kettenkombinationen wir empfehlen. -
Seite 12: Sägekette Schärfen Und Tiefenbegrenzerabstand Justieren
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Sägekette schärfen und Ohne Hilfsmittel ist es äußerst schwierig, eine Sägekette korrekt zu schärfen. Daher empfehlen wir die Anwendung Tiefenbegrenzerabstand justieren unserer Schärflehre. Sie stellt sicher, dass die Sägekette für optimale Rückschlagreduktion und Schnittleistung geschärft Allgemeines über das Schärfen von wird. -
Seite 13: Allgemeines Über Die Justierung Der Tiefenbegrenzung
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Spannen der Sägekette Allgemeines über die Justierung der Tiefenbegrenzung • Beim Schärfen des Schneidezahns wird die Tiefenbegrenzung (= Schnitttiefe) verringert. Um die maximale Schneidleistung beizubehalten, muss die Tiefenbegrenzernase auf die empfohlene Höhe gesenkt WARNUNG! Eine unzureichend gespannte werden. Sägekette kann abspringen und schwere oder sogar lebensgefährliche Verletzungen Siehe die Anweisungen unter der Überschrift Technische... -
Seite 14: Schmierung Der Schneidausrüstung
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Schmierung der Schneidausrüstung Kontrolle der Sägekettenschmierung • Beim Tanken ist immer die Sägekettenschmierung zu kontrollieren. Siehe die Anweisungen unter der WARNUNG! Eine unzureichende Überschrift Schmierung des Umlenksterns der Schmierung der Schneidausrüstung kann zu Führungsschiene. einem Bruch der Sägekette führen und schwere oder sogar lebensgefährliche Die Führungsschienenspitze im Abstand von etwa 20 cm Verletzungen verursachen. -
Seite 15: Schmierung Des Nadellagers
ALLGEMEINE SICHERHEITSVORSCHRIFTEN Kettenantriebsrad Führungsschiene Regelmäßig kontrollieren: Die Kupplungstrommel ist mit einem der folgenden Kettenantriebsräder versehen: • Ob sich an den Außenseiten der Führungsschienennut Grate gebildet haben. Bei Bedarf abfeilen. A Spur-Antriebsrad (das Kettenantriebsrad ist auf die Trommel geschweißt) B Rim-Antriebsrad (austauschbar) •... -
Seite 16: Montage Von Schiene Und Kette
MONTAGE Montage von Schiene und Kette Die Kette durch Drehen der Kettenspannschraube im Uhrzeigersinn (einen Kombischlüssel verwenden) spannen. Die Kette soll gespannt werden, bis sie auf der Schienenunterseite nicht mehr durchhängt. Siehe die Anweisungen unter der Überschrift Spannen der Sägekette. WARNUNG! Bei Arbeiten mit der Kette sind stets Schutzhandschuhe zu tragen. -
Seite 17: Umgang Mit Kraftstoff
Während der ersten 10 Stunden ist ein Fahren bei zu hoher Kettenöl Drehzahl zu vermeiden. Zweitaktöl • Die optimale Leistung und Funktion wird mit JONSERED • Die Kettenschmierung ist automatisch und zum Zweitaktöl erzielt, das speziell für unsere Zweitaktmotoren Schmieren empfehlen wir ein spezielles Öl entwickelt wurde. -
Seite 18: Transport Und Aufbewahrung
UMGANG MIT KRAFTSTOFF Tanken • Das Gerät niemals starten, wenn: 1 Kraftstoff oder Kettenöl darüber verschüttet wurde. Verschüttetes restlos abwischen und die Kraftstoffdämpfe verdunsten lassen. 2 Wenn Sie Kraftstoff über sich selbst oder Ihre Kleidung WARNUNG! Folgende Vorsichtsmaßnahmen verschüttet haben, ziehen Sie sich um. Waschen Sie die verringern die Feuergefahr: Körperteile, die mit dem Kraftstoff in Berührung gekommen sind. -
Seite 19: Starten Und Stoppen
STARTEN UND STOPPEN Starten und stoppen Warmer Motor Startvorgang wie bei kaltem Motor, der Chokehebel wird WARNUNG! Vor dem Start ist Folgendes zu jedoch nicht in Choke-Lage geführt. Mit dem beachten: Kombinationshebel Choke/Startgas erhält man Startgas, indem der Hebel in Choke-Lage geführt und gleich wieder eingeschoben wird. - Seite 20 STARTEN UND STOPPEN Hinweis! Die Kettenbremse rückstellen, indem der • Die Motorsäge stets mit beiden Händen halten. Mit der Handschutz zum Handgriffbügel geführt wird. Damit ist die rechten Hand den hinteren Griff und mit der linken den Motorsäge bereit zur Anwendung. vorderen Griff umfassen.
-
Seite 21: Vor Jeder Anwendung
ARBEITSTECHNIK Vor jeder Anwendung: Grundlegende Sicherheitsvorschriften 1 Behalten Sie die Umgebung im Auge: • Um sicherzustellen, dass weder Menschen noch Tiere oder anderes Ihre Kontrolle über das Gerät beeinflussen können. • Um zu verhindern, dass Menschen oder Tiere mit der Sägekette in Berührung kommen oder von einem fallenden Baum verletzt werden. - Seite 22 ARBEITSTECHNIK 5 Beim Sägen von Bäumen, die unter Spannung stehen, 3 Die meisten Rückschlagunfälle ereignen sich beim äußerst vorsichtig sein. Ein unter Spannung stehender Entasten. Der Anwender hat dafür zu sorgen, dass er fest Baum kann sowohl vor als auch nach dem Durchsägen in und sicher steht und keine Gegenstände am Boden seine normale Stellung zurückschnellen.
- Seite 23 ARBEITSTECHNIK 7 Beim Sägen mit der Oberseite der Führungsschiene besonders Bezeichnungen vorsichtig sein, d.h. wenn von der Unterseite des Objekts Ablängen = Allgemeine Bezeichnung für das Durchsägen von gesägt wird. Diese Technik wird als Sägen mit schiebender Baumstämmen. Kette bezeichnet. Die Sägekette schiebt dabei die Motorsäge nach hinten zum Anwender.
- Seite 24 ARBEITSTECHNIK Entasten Wenn die Möglichkeit vorhanden ist (= kann der Stamm gedreht werden?), sollte der Stamm zu 2/3 durchgesägt Beim Entasten von dickeren Ästen gilt dasselbe Prinzip wie werden. beim Ablängen. Beschwerliche Äste sind Stück für Stück abzulängen. Den Stamm dann drehen, um das restliche Drittel des Stammes von oben durchzusägen.
-
Seite 25: Technik Beim Fällen Von Bäumen
ARBEITSTECHNIK Technik beim Fällen von Bäumen Es ist absolut zu vermeiden, dass der fallende Baum sich in einem anderen Baum verfängt. Es ist sehr gefährlich, einen Baum zu entfernen, der sich beim Fällen verfangen hat. Es WICHTIG! Es ist viel Erfahrung erforderlich, um einen besteht sehr große Unfallgefahr. - Seite 26 ARBEITSTECHNIK Fällen Fällschnitt Der Fällschnitt wird von der anderen Seite des Stammes ausgeführt und muss absolut horizontal verlaufen. Links vom WARNUNG! Wir raten unerfahrenen Baumstamm stehen und mit ziehender Kette sägen. Anwendern davon ab, einen Baumstamm mit einer Schienenlänge zu fällen, die kleiner ist Den Fällschnitt etwa 3-5 cm (1,5-2 Zoll) oberhalb der als der Stammdurchmesser! Horizontalebene des Kerbschnitts anbringen.
-
Seite 27: Sägen In Baumstämmen Und Ästen, Die Unter Spannung Stehen
ARBEITSTECHNIK Wenn Kerb- und Fällschnitt ausgeführt sind, soll der Baum Niemals im Gefahrenbereich von hängenden, von selbst oder mit Hilfe von Fällkeil oder Fällheber fallen. festgeklemmten Bäumen arbeiten. Wir empfehlen eine Führungsschienenlänge zu benutzen, die größer ist als der Stammdurchmesser, sodass Kerb- und Fällschnitt mit einem sog.einfachen Sägeschnitt ausgeführt Am sichersten ist die Benutzung einer Winde. -
Seite 28: Vorbeugende Maßnahmen Gegen Rückschlag
ARBEITSTECHNIK Einen Baumstamm, der unter Spannung steht, nie ganz Ein Rückschlag ist immer in Richtung der Führungsschiene durchsägen! gerichtet. Am häufigsten erfolgt der Stoß von Motorsäge und Führungsschiene nach oben und nach hinten zum Anwender. Muss der Baum/Ast durchsägt werden, sind zwei oder drei Rückschläge erfolgen aber auch in andere Richtungen, je Schnitte im Abstand von 3 cm und mit einer Tiefe von 3-5 cm nachdem in welcher Stellung sich die Motorsäge in dem... -
Seite 29: Wartung
Höchstdrehzahl etc. anders verhält. Voraussetzungen • Bei sämtlichen Einstellungen sollte der Luftfilter sauber Ihr Jonsered-Produkt wurde gemäß Spezifikationen konstruiert und der Zylinderdeckel montiert sein. Wenn der Vergaser und hergestellt, die die schädlichen Abgase reduzieren. bei schmutzigem Luftfilter eingestellt wird, ist das Gemisch nach der nächsten Filterreinigung zu mager. -
Seite 30: Vergaser Ohne Ausschlagbegrenzer
WARTUNG L-Düse Vergaser ohne Ausschlagbegrenzer Die L-Düse im Uhrzeigersinn bis zum Anschlag schrauben. Wenn der Motor schlecht beschleunigt oder im Leerlauf unregelmäßig läuft, die L-Düse gegen den Uhrzeigersinn schrauben, bis eine gute Beschleunigung und ein gleichmäßiger Leerlauf erreicht sind. Feineinstellung des Leerlaufs Den Leerlauf mit der Schraube T einstellen. -
Seite 31: Feineinstellung
WARTUNG Feineinstellung H-Düse Wenn das Gerät eingefahren ist, eine Feineinstellung des • Die H-Düse beeinflusst die Leistung und die Drehzahl des Vergasers vornehmen. Die Feineinstellung sollte von einem Geräts. Eine zu mager eingestellte H-Düse (Düse zu weit Fachmann ausgeführt werden. Zuerst die Düse L, dann die eingedreht) verursacht ein Überdrehen des Motors, was die Leerlaufschraube T und zuletzt die Düse H justieren. -
Seite 32: Kontrolle, Wartung Und Service Der Sicherheitsausrüstung Der Motorsäge
WARTUNG Kontrolle, Wartung und Service der Kontrolle der Trägheitsfunktion Sicherheitsausrüstung der Motorsäge Die Motorsäge mit abgeschaltetem Motor über einen Baumstumpf oder einen anderen stabilen Gegenstand Hinweis! Für alle Service- und Reparaturarbeiten am Gerät halten. Vorderen Handgriff loslassen und die Motorsäge ist eine spezielle Ausbildung erforderlich. - Seite 33 WARTUNG Gashebelsperre Rechtshandschutz Kontrollieren, ob der Rechtshandschutz sich in • Kontrollieren, ob der Gashebel in Leerlaufstellung einwandfreiem Zustand befindet und keine sichtbaren gesichert ist, wenn sich die Gashebelsperre in Defekte wie z.B. Risse aufweist. Ausgangsstellung befindet. • Die Gashebelsperre eindrücken und kontrollieren, ob sie in die Ausgangsstellung zurückkehrt, wenn sie Antivibrationssystem losgelassen wird.
-
Seite 34: Schalldämpfer
WARTUNG Schalldämpfer Startvorrichtung WARNUNG! Die Rückzugfeder liegt vorgespannt im Startergehäuse und kann bei unvorsichtiger Handhabung Niemals ein Gerät mit defektem Schalldämpfer benutzen. herausschnellen und Verletzungen verursachen. Beim Austausch von Startfeder oder Startseil große Vorsicht walten lassen. Schutzbrille und Schutzhandschuhe tragen. Austausch eines gerissenen oder verschlissenen Startseiles Regelmäßig kontrollieren, ob der Schalldämpfer fest am... -
Seite 35: Luftfilter
Abständen auszuwechseln. Beschädigte Filter sind immer • Die Kassette mit der Rückzugfeder aus der auszuwechseln. Startvorrichtung demontieren. Eine Motorsäge von JONSERED kann mit verschiedenen • Die Rückzugfeder mit dünnflüssigem Öl schmieren. Die Luftfiltertypen versehen werden, je nach Arbeitsbedingungen, Kassette mit der Rückzugfeder in die Startvorrichtung Wetterlage, Jahreszeit usw. -
Seite 36: Schmierung Des Umlenksterns Der Führungsschiene
2 Umdrehungen ab Verschlussposition. Schiene 18"-24": 3 Umdrehungen ab Verschlussposition. Schiene 24"-: 4 Umdrehungen ab Verschlussposition. Diese Empfehlung gilt nur für JONSERED Kettenöl, bei anderen Ölmarken wird der Öldurchfluss um eine Stufe erhöht. WARNUNG! Beim Einstellen muss der Motor abgestellt sein. -
Seite 37: Benutzung Im Winter
WARTUNG Benutzung im Winter Beim Betrieb bei Kälte und vor allem bei Pulverschnee können Betriebsstörungen auftreten, die folgende Ursachen haben können: • Zu niedrige Motortemperatur. • Eisbildung am Luftfilter sowie Einfrieren des Vergasers. Es sind daher oft besondere Maßnahmen erforderlich: •... -
Seite 38: Wartungsschema
WARTUNG Wartungsschema Nachstehend sind die an der Maschine vorzunehmenden Wartungsmaßnahmen aufgelistet.Die meisten der Punkte werden im Abschnitt ”Wartung” beschrieben. Tägliche Wartung Wöchentliche Wartung Monatliche Wartung Bremsband an der Kettenbremse auf Verschleiß kontrollieren. Austauschen, Bei Motorsägen ohne Katalysator die Das Gerät äußerlich reinigen. wenn weniger als 0,6 mm an der am Kühlanlage wöchentlich prüfen. -
Seite 39: Technische Daten
TECHNISCHE DATEN Technische Daten CS 2165 CS 2171/WH Motor Hubraum, cm 65,1 70,7 Bohrung, mm Hublänge, mm Leerlaufdrehzahl, U/min 2700 2700 Leistung, kW/ U/min 3,4/9000 3,9/9600 Zündanlage Hersteller der Zündanlage Typ der Zündanlage Zündkerze NGK BPMR 7A/ NGK BPMR 7A/ Champion RCJ 7Y Champion RCJ 7Y Elektrodenabstand, mm... -
Seite 40: Führungsschienen- Und Kettenkombinationen
Untenstehende Kombinationen haben die CE-Typenzulassung. Führungsschiene Sägekette Max. Anzahl Zähne des Länge, Treibglieder Länge, Zoll Teilung, Zoll Nutbreite, mm Umlenksterns (st) Jonsered H42 Jonsered H42 Jonsered H42 Jonsered H42 Jonsered H42 Jonsered H42 Feilen und Schärflehren der Sägekette 40 – German... -
Seite 41: Eg-Konformitätserklärung
Wir, Jonsered, SE-561 82 Huskvarna, Schweden, Tel. +46-36-146500, erklären hiermit unsere alleinige Haftung dafür, dass die Motorsägen der Modelle Jonsered CS 2165, CS 2171 und CS 2171WH, auf die sich diese Erklärung bezieht, von den Seriennummern des Baujahrs 2002 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIE DES RATES entsprechen: vom 22. - Seite 42 ´®z+R)W¶1p¨ ´®z+R)W¶1p¨...
- Seite 44 1150095-51 ´®z+R)W¶1p¨ ´®z+R)W¶1p¨ 2005-09-09...
