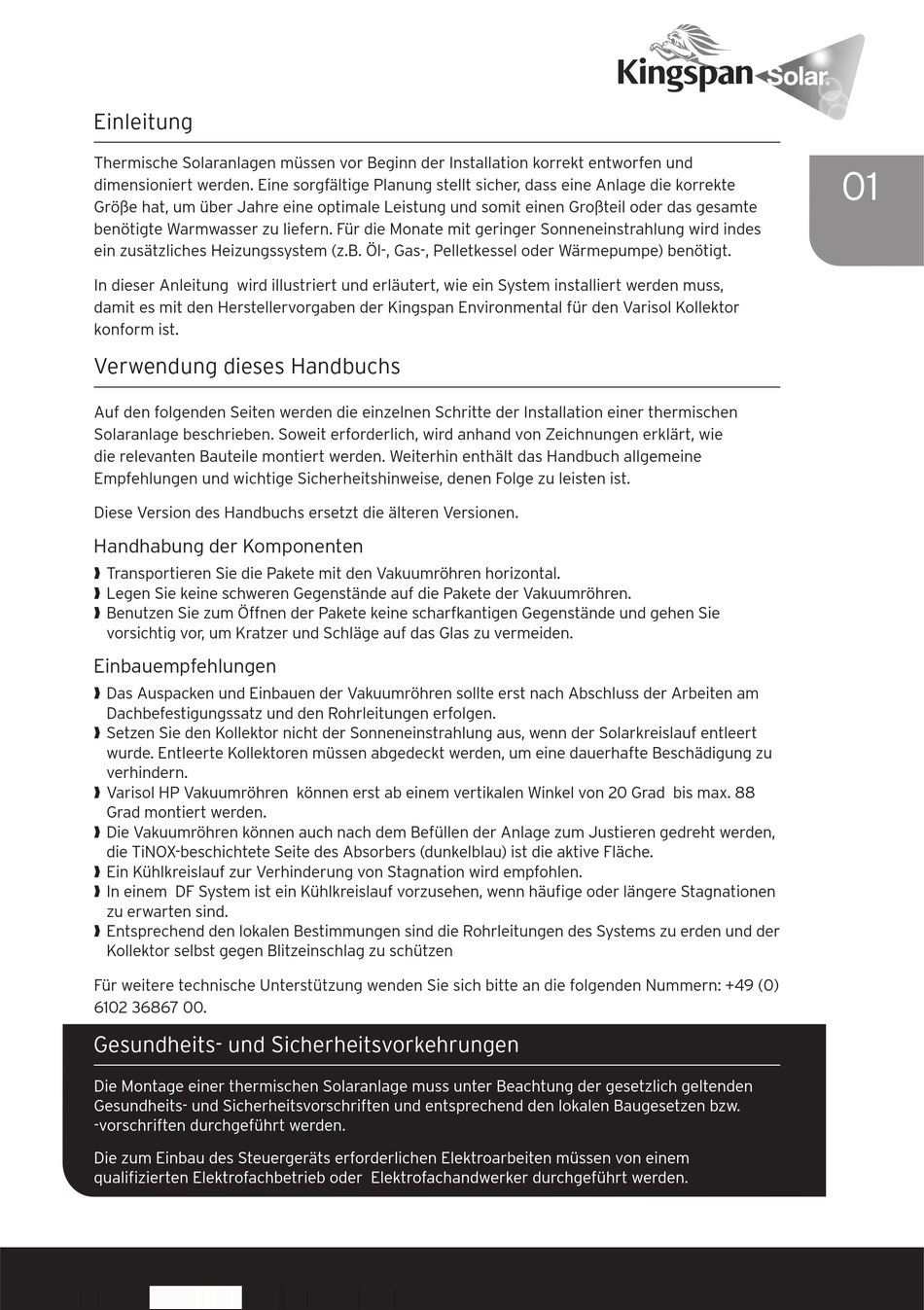

Einleitung

Thermische Solaranlagen müssen vor Beginn der Installation korrekt entworfen und
dimensioniert werden. Eine sorgfältige Planung stellt sicher, dass eine Anlage die korrekte
Größe hat, um über Jahre eine optimale Leistung und somit einen Großteil oder das gesamte
benötigte Warmwasser zu liefern. Für die Monate mit geringer Sonneneinstrahlung wird indes
ein zusätzliches Heizungssystem (z.B. Öl-, Gas-, Pelletkessel oder Wärmepumpe) benötigt.
In dieser Anleitung wird illustriert und erläutert, wie ein System installiert werden muss,
damit es mit den Herstellervorgaben der Kingspan Environmental für den Varisol Kollektor
konform ist.

Verwendung dieses Handbuchs

Auf den folgenden Seiten werden die einzelnen Schritte der Installation einer thermischen
Solaranlage beschrieben. Soweit erforderlich, wird anhand von Zeichnungen erklärt, wie
die relevanten Bauteile montiert werden. Weiterhin enthält das Handbuch allgemeine
Empfehlungen und wichtige Sicherheitshinweise, denen Folge zu leisten ist.
Diese Version des Handbuchs ersetzt die älteren Versionen.
Handhabung der Komponenten
❱ Transportieren Sie die Pakete mit den Vakuumröhren horizontal.
❱ Legen Sie keine schweren Gegenstände auf die Pakete der Vakuumröhren.
❱ Benutzen Sie zum Öffnen der Pakete keine scharfkantigen Gegenstände und gehen Sie
vorsichtig vor, um Kratzer und Schläge auf das Glas zu vermeiden.
Einbauempfehlungen
❱ Das Auspacken und Einbauen der Vakuumröhren sollte erst nach Abschluss der Arbeiten am
Dachbefestigungssatz und den Rohrleitungen erfolgen.
❱ Setzen Sie den Kollektor nicht der Sonneneinstrahlung aus, wenn der Solarkreislauf entleert
wurde. Entleerte Kollektoren müssen abgedeckt werden, um eine dauerhafte Beschädigung zu
verhindern.
❱ Varisol HP Vakuumröhren können erst ab einem vertikalen Winkel von 20 Grad bis max. 88
Grad montiert werden.
❱ Die Vakuumröhren können auch nach dem Befüllen der Anlage zum Justieren gedreht werden,
die TiNOX-beschichtete Seite des Absorbers (dunkelblau) ist die aktive Fläche.
❱ Ein Kühlkreislauf zur Verhinderung von Stagnation wird empfohlen.
❱ In einem DF System ist ein Kühlkreislauf vorzusehen, wenn häufige oder längere Stagnationen
zu erwarten sind.
❱ Entsprechend den lokalen Bestimmungen sind die Rohrleitungen des Systems zu erden und der
Kollektor selbst gegen Blitzeinschlag zu schützen
Für weitere technische Unterstützung wenden Sie sich bitte an die folgenden Nummern: +49 (0)
6102 36867 00.
Gesundheits- und Sicherheitsvorkehrungen
Die Montage einer thermischen Solaranlage muss unter Beachtung der gesetzlich geltenden
Gesundheits- und Sicherheitsvorschriften und entsprechend den lokalen Baugesetzen bzw.
-vorschriften durchgeführt werden.
Die zum Einbau des Steuergeräts erforderlichen Elektroarbeiten müssen von einem
qualifizierten Elektrofachbetrieb oder Elektrofachandwerker durchgeführt werden.
