Solarstation
Bei direktdurchflossenen Vakuumröhren sind zwingend Kingspan Solarstationen oder Baugruppen
gleicher Bauart einzusetzen. Die Kingspan Solarstationen gibt es sowohl als Ein- und Zweistrang-
Pumpenbaugruppen. Jede Pumpenstation ist in verschiedenen Größen erhältlich.
Die pro Quadratmeter Kollektorfläche erforderliche Durchflussmenge beträgt 1 Liter pro Minute,
für Systeme bis zu 12m2. Bei Standartsystemen ist in diesem Fall die Solarstation mit 2-12l/min
Förderleistung ausreichend.
9
10
5
11
4
12
3
9
Die Anschlüsse für Zulauf- und Rücklaufrohre zur Pumpenstation werden mit einer DN
22mm Standard-Schneidringverschraubung ausgeliefert und müssen mittels Klemmring oder
Reduzierung an das Rohrsystem angepasst werden.

Das Sicherheitsventil

Das Sicherheitsventil (SV) der Solarstation begrenzt den maximalen. Druck des Systems auf 6 bar.
Bei Überdruck öffnet das SV und verhindert durch das Ablassen überschüssiger Solarflüssigkeit
einen Defekt an den Komponenten des Systems. Aus diesem Grund darf der Auslass des SV
nicht verschlossen werden. Weiterhin sollte durch die Montage einer geeigneten Sammelleitung
(temperatur- und glykolbeständig, gerade Kupferleitung und nicht weniger als 28mm
Durchmesser)und eines Sammelgefäßes gewährleistet werden, dass das abgelassene Solarfluid
aufgefangen wird. Das Sammelgefäß muss ebenfalls temperatur- und glykolbeständig sein.
Das austretende Solarfluid darf nicht in das Abwassersystem oder einen anderen
Wasserkreislauf entleert oder geleitet werden.
6
9
13
10
8
7
5
12
2 4
3
1
9
6

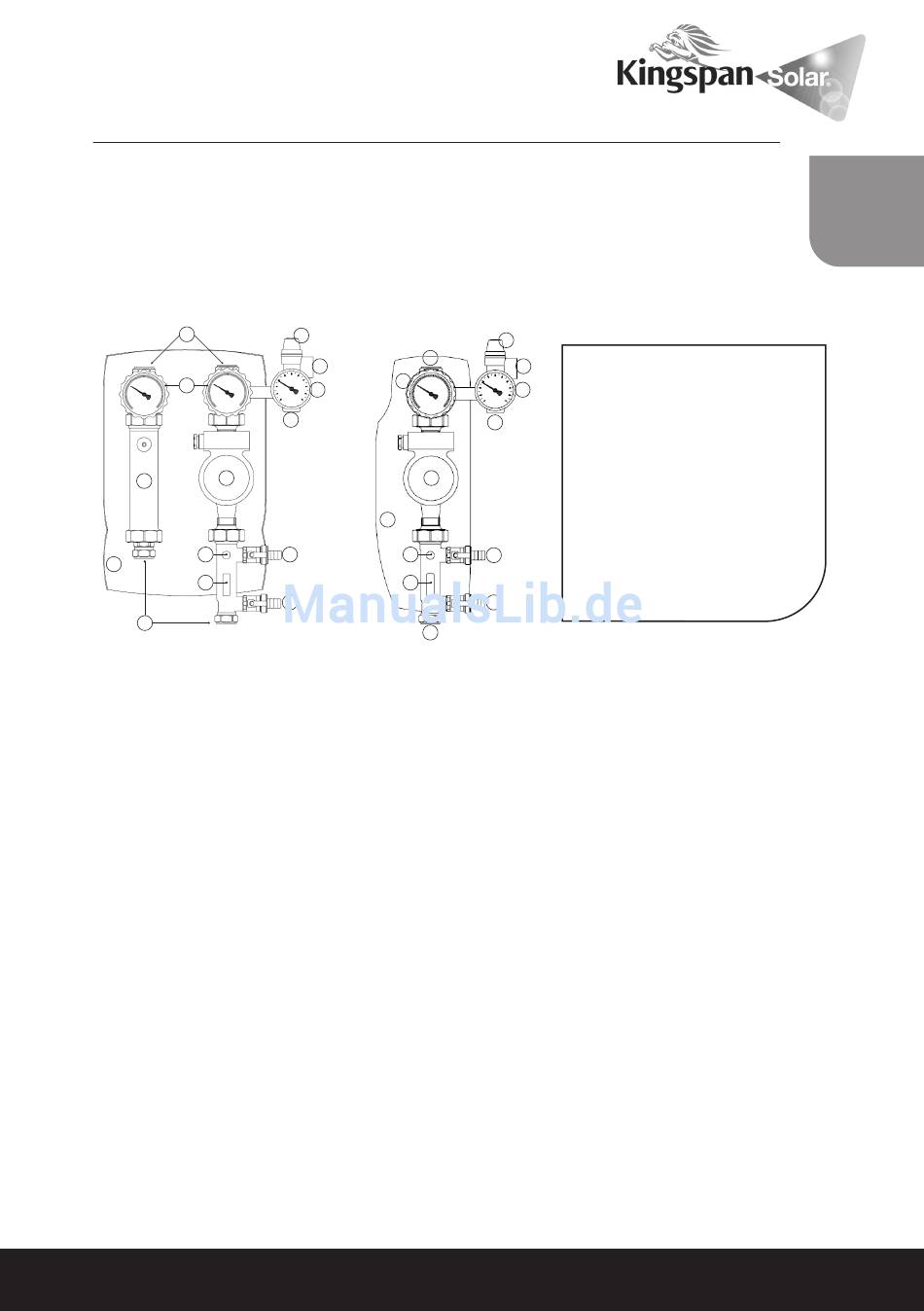

Schlüssel
13
1 Ablassanschluss
8
2 Füllanschluss
3 Durchflussmesser
7
4 Absperrventil
5 Pumpe mit Motor
6 6 bar Druckbegrenzungsventil
7 Ausdehnungsgefäß-Anschluss
8 Druckanzeige
9 22-mm-Anschlüsse (x 4)
10 Temperaturanzeige
2
11 Luftabscheider
12 Instrumentenisolierung
13 Druckbegrenzungsablass
