Varisol Montageanleitung

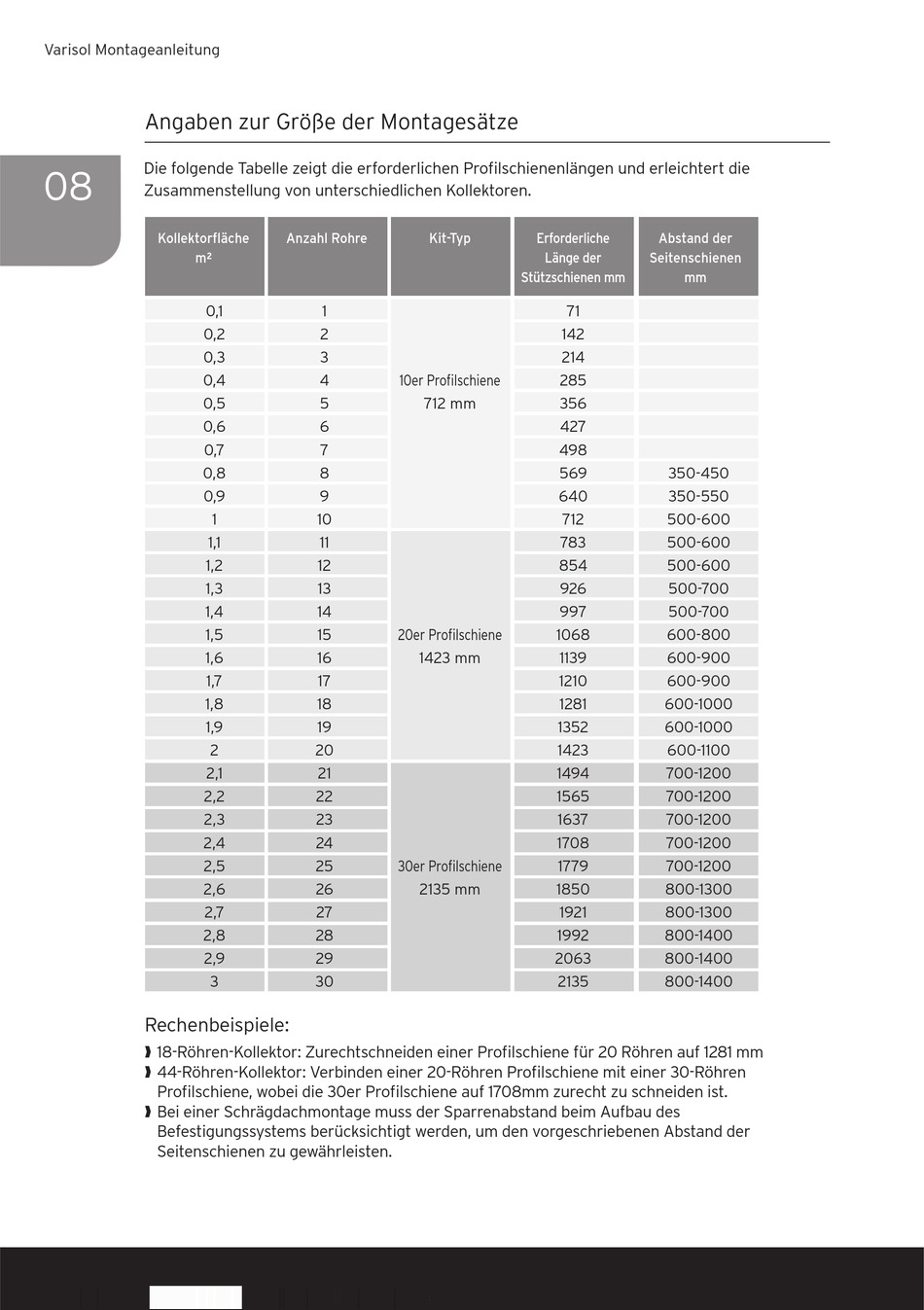

Angaben zur Größe der Montagesätze
Die folgende Tabelle zeigt die erforderlichen Profilschienenlängen und erleichtert die
08 10
Zusammenstellung von unterschiedlichen Kollektoren.
Kollektorfläche
m²
0,1
0,2
0,3
0,4
0,5
0,6
0,7
0,8
0,9
1
1,1
1,2
1,3
1,4
1,5
1,6
1,7
1,8
1,9
2
2,1
2,2
2,3
2,4
2,5
2,6
2,7
2,8
2,9
3
Rechenbeispiele:
❱ 18-Röhren-Kollektor: Zurechtschneiden einer Profilschiene für 20 Röhren auf 1281 mm
❱ 44-Röhren-Kollektor: Verbinden einer 20-Röhren Profilschiene mit einer 30-Röhren
Profilschiene, wobei die 30er Profilschiene auf 1708mm zurecht zu schneiden ist.
❱ Bei einer Schrägdachmontage muss der Sparrenabstand beim Aufbau des
Befestigungssystems berücksichtigt werden, um den vorgeschriebenen Abstand der
Seitenschienen zu gewährleisten.
Anzahl Rohre Kit-Typ
1
2
3
4 10er Profilschiene
5 712 mm
6
7
8
9
10
11
12
13
14
15 20er Profilschiene
16 1423 mm
17
18
19
20
21
22
23
24
25 30er Profilschiene
26 2135 mm
27
28
29
30
Erforderliche Abstand der
Länge der Seitenschienen
Stützschienen mm mm
71
142
214
285
356
427
498
569 350-450
640 350-550
712 500-600
783 500-600
854 500-600
926 500-700
997 500-700
1068 600-800
1139 600-900
1210 600-900
1281 600-1000
1352 600-1000
1423 600-1100
1494 700-1200
1565 700-1200
1637 700-1200
1708 700-1200
1779 700-1200
1850 800-1300
1921 800-1300
1992 800-1400
2063 800-1400
2135 800-1400
