Wichtige Anschlussinformationen vorab

18 16
Bei allen Solaranlagen und auf den folgenden Seiten bezeichnet der "Vorlauf" die
Anschlussseite des Kollektors, an der die erwärmte Flüssigkeit austritt und zum Solarspeicher
transportiert wird. An dieser Anschlussseite muss der Temperaturfühler in Kollektorrichtung
montiert werden. Mit "Rücklauf" wird die Anschluss-Seite bezeichnet, in der das Solarfluid vom
Solarspeicher zurückfließt und zum Wiederaufheizen in den Kollektor eintritt.
Bei Varisol DF Kollektoren ist aus technischen Gründen der Vorlauf immer rechtsseitig, der
Rücklauf linksseitig zu montieren. Bei horizontaler Fassadenmontage muss der Sammler
linksseitig montiert werden, der Temperaturfühler befindet sich dann oben (thermischer
Auftrieb). Bei Varisol HP Kollektoren ist die Position von Vor- und Rücklauf frei wählbar.

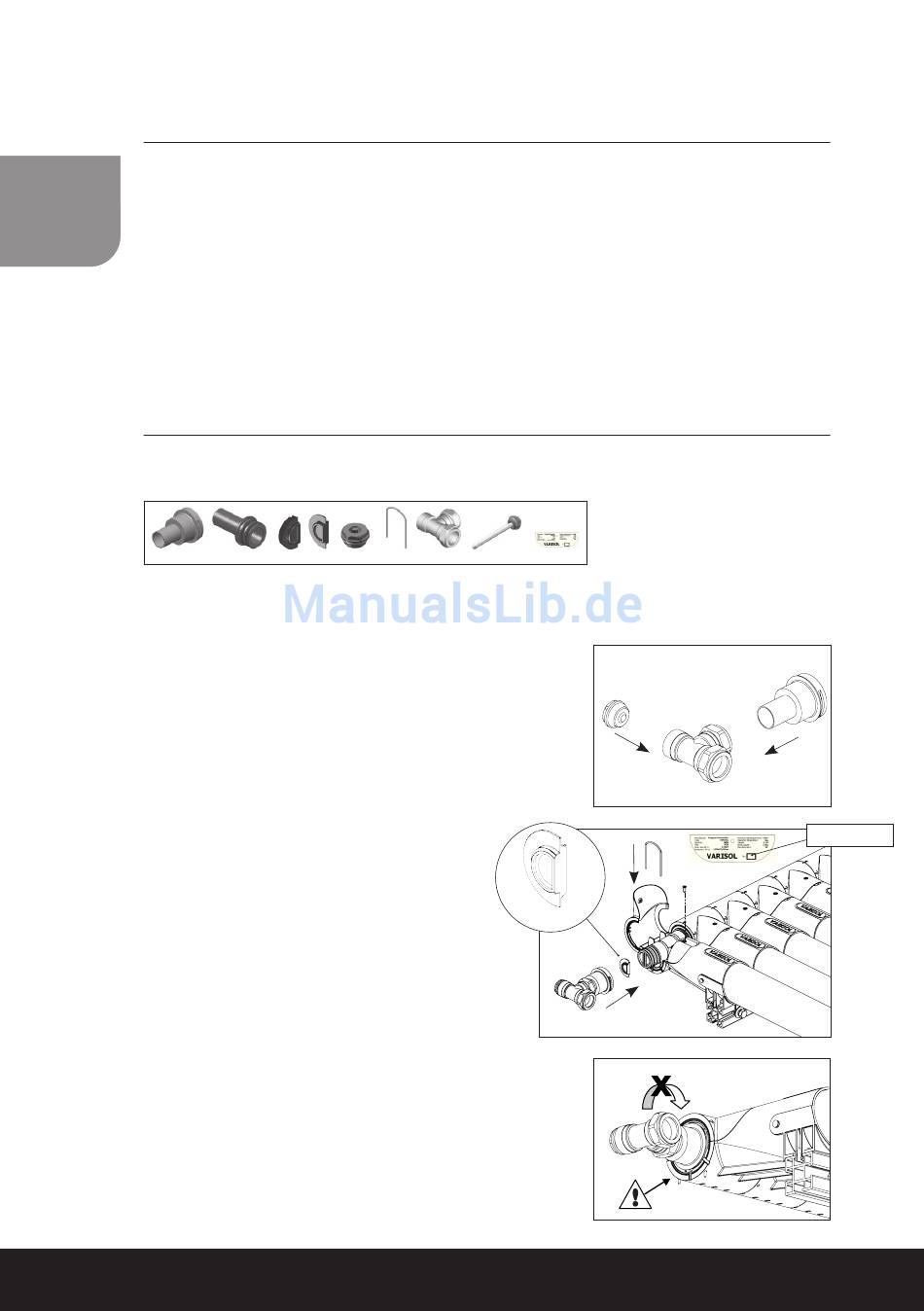

Das Anschlussset

Für den Anschluss des Kollektors an das Rohrsystem stehen folgende Komponenten zur
Verfügung
A
Die Komponente G ist doppelt vorhanden. Überprüfen sie auf Vollzähligkeit.
Der Rücklaufanschluss (kaltes Fluid vom Solarspeicher)
1. Wählen Sie die Komponenten A, G und E
aus und setzen Sie diese zusammen. Bei
einem Varisol DF System wählen Sie nun
zusätzlich die Komponente D.
2. Öffnen Sie den Deckel an der linken
Kollektorseite
3. Setzen Sie nun, bei einem Varisol DF
System, die Dichtung D ein. Damit
wird die obere Kammer des Sammlers
blockiert.
4. Stecken Sie das Anschlussstück A auf
den Dorn und fixieren Sie dies mit der
Klammer F.
5. Stellen Sie sicher, dass die Klammer F
unten am Gehäuse herausragt.
6. Füllen Sie das Technik-Etikett aus und
bringen dieses an.
7. Schließen Sie den Deckel und sichern
diesen wieder mit der Schraube
B C D E F G H I
D
(Nur für DF)
A
E
G
F
I
Anzahl Röhren
