22 de | Rack-Installation
3.
4.
5.3 Montieren der inneren Schienen am Gehäuse
Im Lieferumfang des Gehäuses ist ein Satz Innenschienen enthalten, der aus zwei Teilen
besteht: den Innenschienen selbst sowie den inneren Auszugsschienen. Die Innenschienen
sind am Gehäuse vormontiert und beeinträchtigen dadurch nicht den normalen Umgang mit
dem Gehäuse, wenn kein Server-Rack verwendet wird. An der Innenschiene ist die innere
Auszugsschiene befestigt; an dieser wird das Gehäuse im Rack montiert.
Vorsicht!
Heben Sie das Gehäuse nicht mit den Griffen auf der Vorderseite hoch. Sie sind nur dafür
!
bestimmt, das System aus einem Rack zu ziehen.

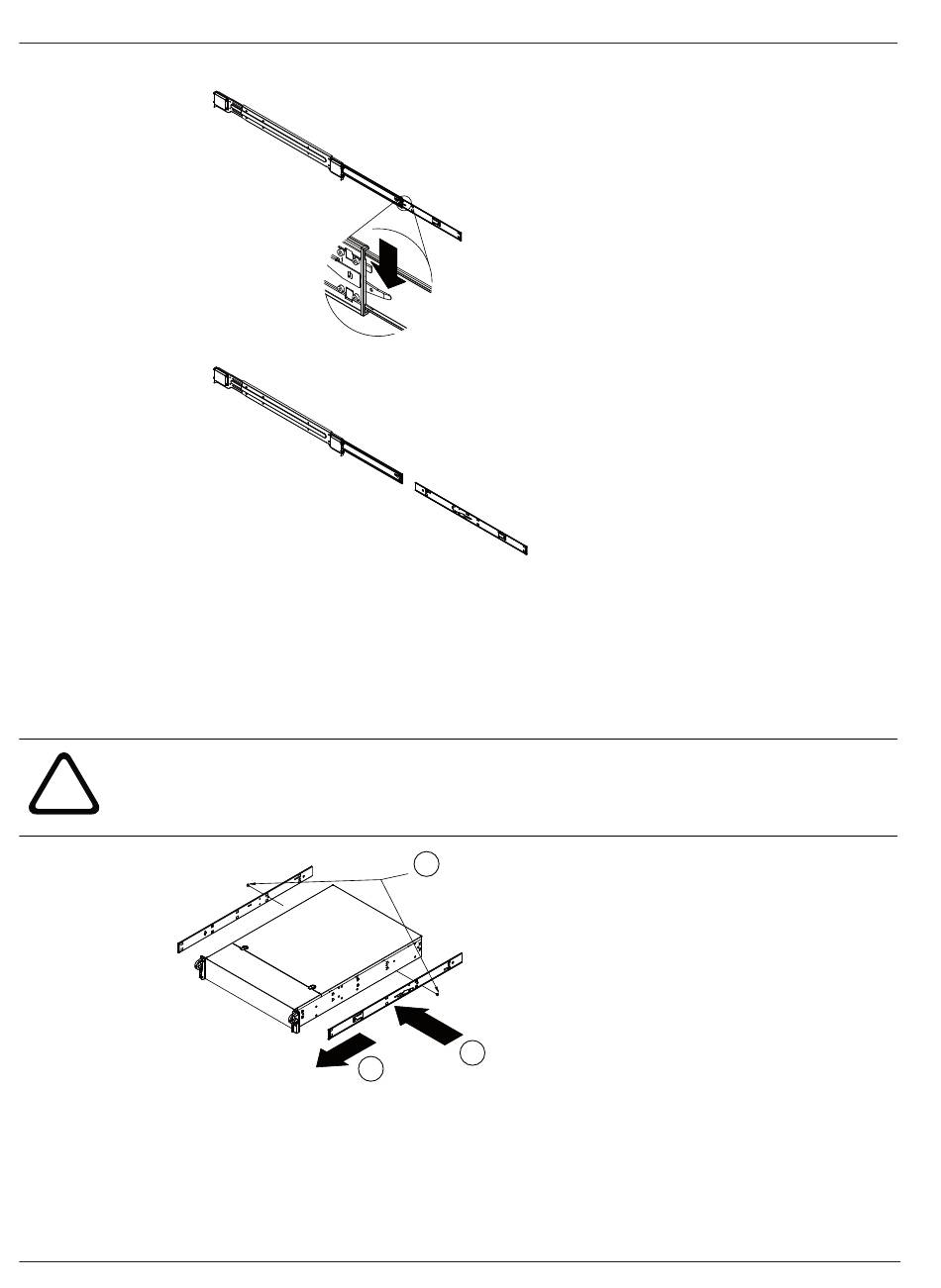

So befestigen Sie die Innenschienen:
1.
2.
3.
4.
2023-09 | V04 | DOC
Drücken Sie die Schnellverriegelung.
Trennen Sie die innere Auszugsschiene von der äußeren Schienenvorrichtung.
2
Legen Sie die innere Auszugsschiene auf die Gehäuseseite und richten Sie dabei die
Haken am Gehäuse an den Bohrungen in der Auszugsschiene aus. Achten Sie darauf, dass
der Auszug wie die vormontierte Innenschiene nach außen zeigt.
Schieben Sie den Auszug zur Gehäusevorderseite.
Befestigen Sie die Schiene mit zwei Schrauben am Gehäuse (siehe Abbildung).
Wiederholen Sie die Schritte 1 bis 3 mit der zweiten inneren Auszugsschiene.
3
1
