5 Rack-Installation
In diesem Abschnitt erhalten Sie Informationen zur Montage des Gehäuses in einer Rack-
Einheit. Aufgrund der verschiedenen Rack-Modelle auf dem Markt kann die Montageprozedur
leicht abweichen. Beachten Sie auch die dem Rack beigelegte Installationsanleitung.
Hinweis!
i
Die gelieferten Schienen sind für Racks mit einer Tiefe von 68,33 cm bis 92,46 cm zwischen
den Befestigungspfosten geeignet.

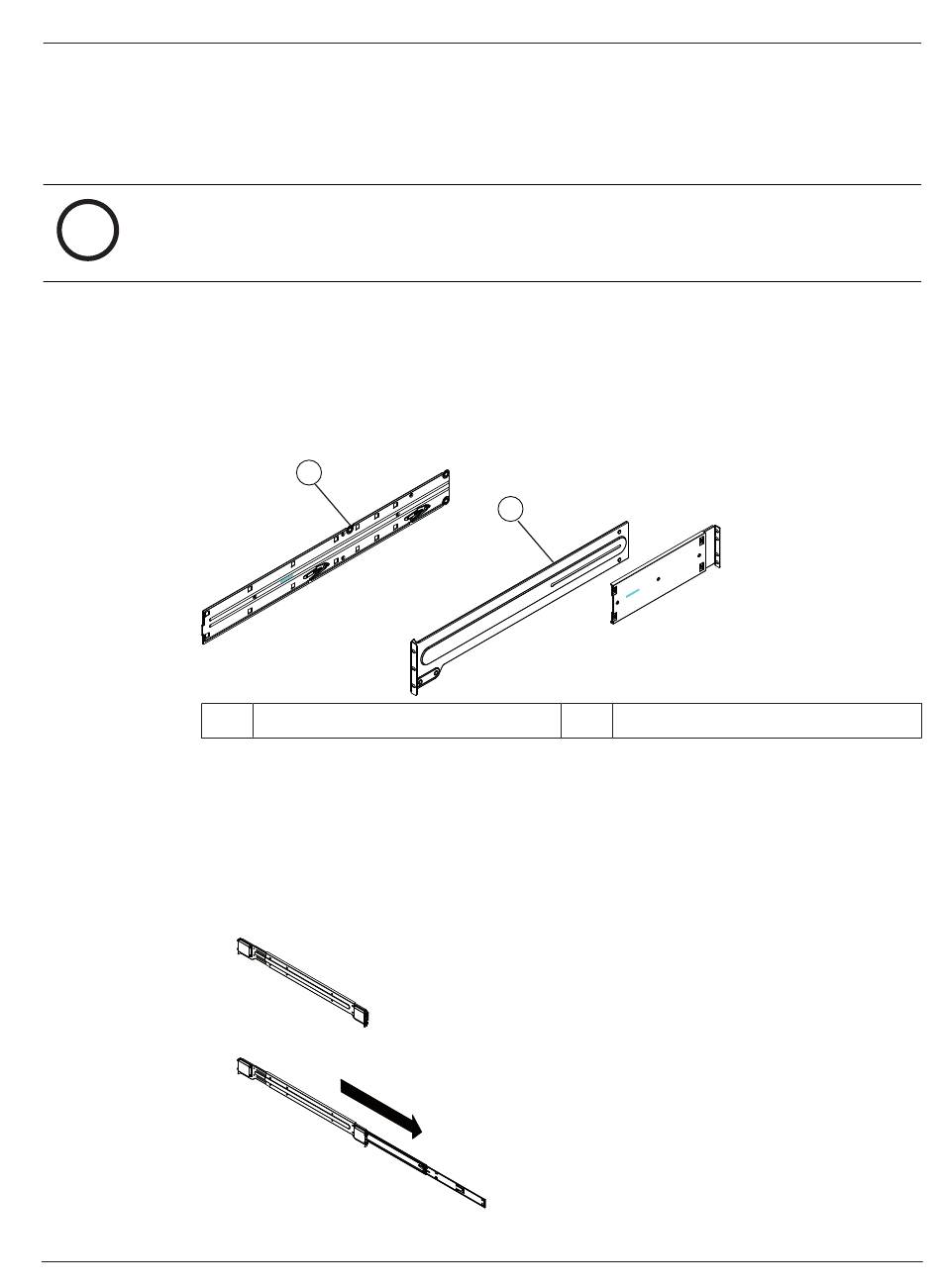

5.1 Identifizieren der Teile der Rack-Schienen
Das Gehäusepaket enthält zwei Schienenvorrichtungen, die für jeweils eine Seite des
Gehäuses ausgelegt und beschriftet sind. Jede Schienenvorrichtung besteht aus einer inneren
Schiene, die direkt am Gehäuse befestigt wird und einer äußeren Schiene, die am Rack
befestigt wird. Die äußere Schiene besteht aus zwei verschiebbaren Teilen, mit denen Sie die
Schiene an die Tiefe Ihres Racks anpassen können.
5.2 Trennen der Teile der Rack-Schienen
Im Lieferumfang des Gehäuses sind zwei Schienenvorrichtungen im Rack-Montagesatz
enthalten. Die Vorrichtung besteht jeweils aus zwei Teilen:
–
–
So trennen Sie die Innen- und Außenschienen:
1.
2.
