Durchflussgrenze
Druckverlust
Systemdruck
24

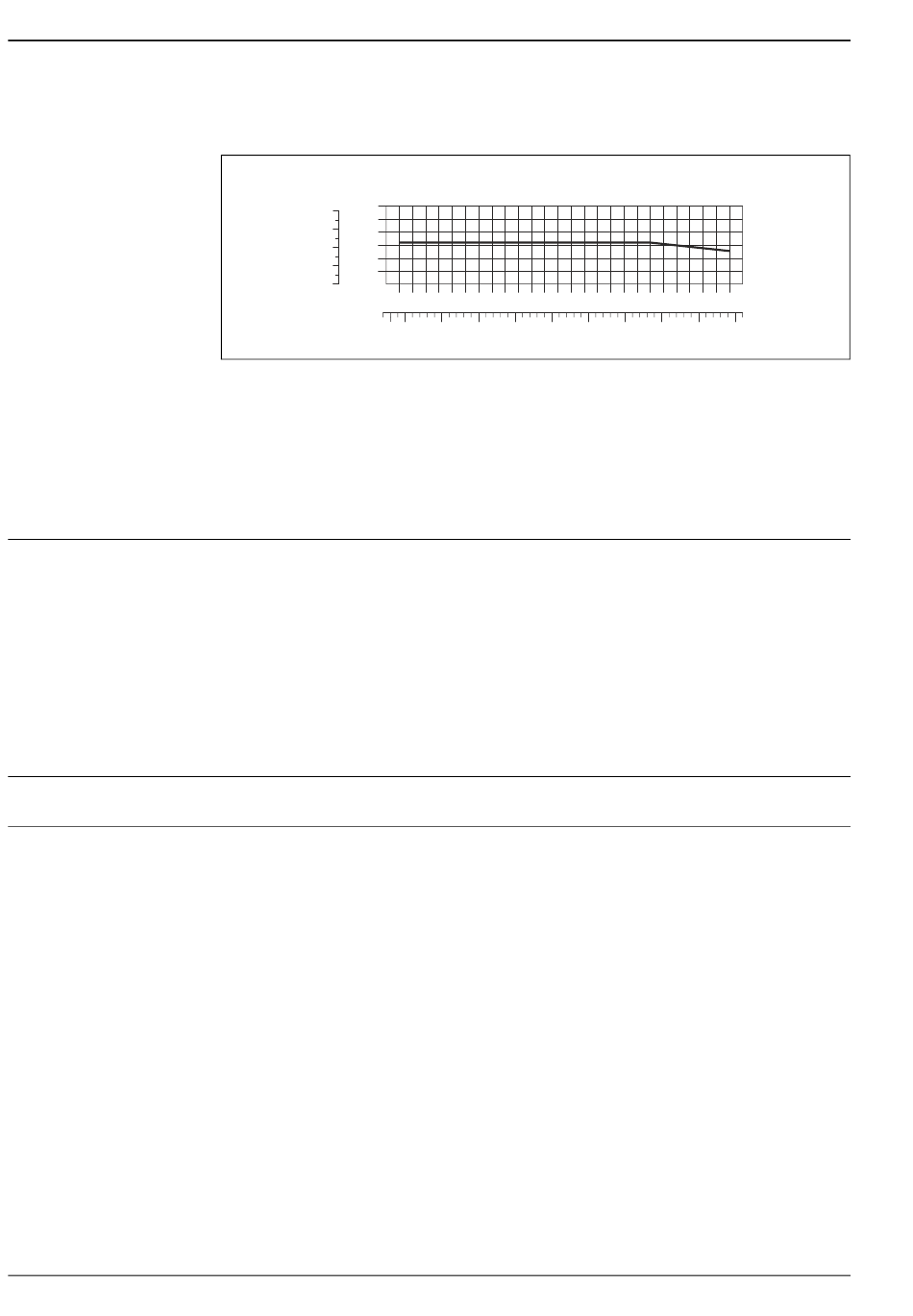

Neumo BioConnect Flansch; BBS Flansch klein; BBS Gewindestutzen
Flanschwerkstoff: 1.4435 (316L)
[psi]
[bar]
30
400
20
200
10
0
0
-50
Tri-Clamp; ISO 2852 Klemmstutzen; DIN 32676 Klemmstutzen; BBS Quick-Connect;
Neumo BioConnect Clamp
Die Clamp-Anschlüsse sind bis zu einem maximalen Druck von 16 bar (232 psi) geeignet. Die Einsatz-
grenzen des verwendeten Clamp-Klemmbügels und der verwendeten Dichtung sind zu beachten, da sie
unter 16 bar (232 psi) liegen können. Der Klemmbügel und die Dichtung sind nicht im Lieferumfang
enthalten.
Siehe Angaben im Kapitel "Messbereich" → 4.
Die geeignete Nennweite wird ermittelt, indem zwischen Durchfluss und dem zulässigen Druckabfall
optimiert wird. Eine Übersicht der max. möglichen Endwerte finden Sie im Kapitel "Messbereich".
• Der minimal empfohlene Endwert beträgt ca. 1/20 des max. Endwertes
• Für die häufigsten Anwendungen sind 20...50% des maximalen Endwertes als ideal anzusehen
• Bei abrasiven Medien, z.B. feststoffbeladenen Flüssigkeiten, ist ein tiefer Endwert zu wählen
(Strömungsgeschwindigkeit <1 m/s (< 3 ft/s)).
• Bei Gasmessungen gilt:
– Die Strömungsgeschwindigkeit in den Messrohren sollte die halbe Schallgeschwindigkeit (0,5
Mach) nicht überschreiten
– Der max. Massefluss ist abhängig von der Dichte des Gases: Formel → 5
Zur Berechnung des Druckverlusts: Produktauswahlhilfe Applicator (→ 70).
Es ist wichtig, dass keine Kavitation auftritt, weil dadurch die Schwingung des Messrohres beeinflusst
werden kann. Für Messstoffe, die unter Normalbedingungen wasserähnliche Eigenschaften aufwei-
sen, sind keine besonderen Anforderungen zu berücksichtigen.
Bei leicht siedenden Flüssigkeiten (Kohlenwasserstoffe, Lösungsmittel, Flüssiggase) oder bei Saugför-
derung ist darauf zu achten, dass der Dampfdruck nicht unterschritten wird und die Flüssigkeit nicht
zu sieden beginnt. Ebenso muss gewährleistet sein, dass die in vielen Flüssigkeiten natürlich enthalte-
nen Gase nicht ausgasen. Ein genügend hoher Systemdruck verhindert solche Effekte.
Deshalb sind folgende Montageorte zu bevorzugen:
• Auf der Druckseite von Pumpen (keine Unterdruckgefahr)
• Am tiefsten Punkt einer Steigleitung
0
50
-50
0
50
100
150
Proline Promass 80P, 83P
100
150
200
[°C]
200
250
300
350
400
Endress+Hauser
[°F]
A0021000-DE
