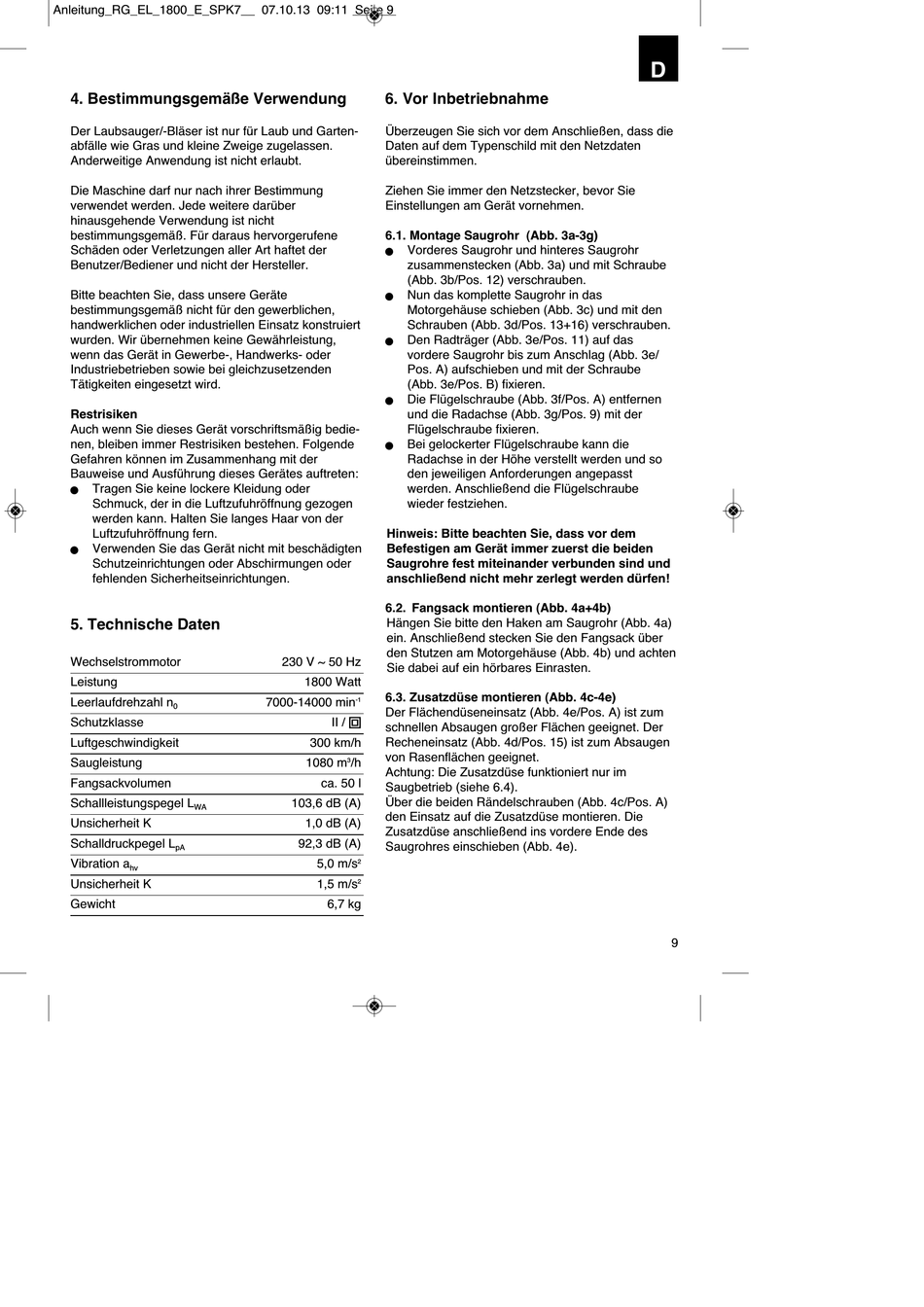

EINHELL RG-EL 1800 E Originalbetriebsanleitung Seite 9

Anleitung_RG_EL_1800_E_SPK7__ 07.10.13 09:11 Seite 9
4. Bestimmungsgemäße Verwendung
Der Laubsauger/-Bläser ist nur für Laub und Garten-
abfälle wie Gras und kleine Zweige zugelassen.
Anderweitige Anwendung ist nicht erlaubt.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
Restrisiken
Auch wenn Sie dieses Gerät vorschriftsmäßig bedie-
nen, bleiben immer Restrisiken bestehen. Folgende
Gefahren können im Zusammenhang mit der
Bauweise und Ausführung dieses Gerätes auftreten:
Tragen Sie keine lockere Kleidung oder
n
Schmuck, der in die Luftzufuhröffnung gezogen
werden kann. Halten Sie langes Haar von der
Luftzufuhröffnung fern.
Verwenden Sie das Gerät nicht mit beschädigten
n
Schutzeinrichtungen oder Abschirmungen oder
fehlenden Sicherheitseinrichtungen.
5. Technische Daten
Wechselstrommotor
Leistung
Leerlaufdrehzahl n
0
Schutzklasse
Luftgeschwindigkeit
Saugleistung
Fangsackvolumen
Schallleistungspegel L
WA
Unsicherheit K
Schalldruckpegel L
pA
Vibration a
hv
Unsicherheit K
Gewicht
6. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass die
Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
6.1. Montage Saugrohr (Abb. 3a-3g)
Vorderes Saugrohr und hinteres Saugrohr
n
zusammenstecken (Abb. 3a) und mit Schraube
(Abb. 3b/Pos. 12) verschrauben.
Nun das komplette Saugrohr in das
n
Motorgehäuse schieben (Abb. 3c) und mit den
Schrauben (Abb. 3d/Pos. 13+16) verschrauben.
Den Radträger (Abb. 3e/Pos. 11) auf das
n
vordere Saugrohr bis zum Anschlag (Abb. 3e/
Pos. A) aufschieben und mit der Schraube
(Abb. 3e/Pos. B) fixieren.
Die Flügelschraube (Abb. 3f/Pos. A) entfernen
n
und die Radachse (Abb. 3g/Pos. 9) mit der
Flügelschraube fixieren.
Bei gelockerter Flügelschraube kann die
n
Radachse in der Höhe verstellt werden und so
den jeweiligen Anforderungen angepasst
werden. Anschließend die Flügelschraube
wieder festziehen.
Hinweis: Bitte beachten Sie, dass vor dem
Befestigen am Gerät immer zuerst die beiden
Saugrohre fest miteinander verbunden sind und
anschließend nicht mehr zerlegt werden dürfen!
6.2. Fangsack montieren (Abb. 4a+4b)
Hängen Sie bitte den Haken am Saugrohr (Abb. 4a)
ein. Anschließend stecken Sie den Fangsack über
den Stutzen am Motorgehäuse (Abb. 4b) und achten
230 V ~ 50 Hz
Sie dabei auf ein hörbares Einrasten.
1800 Watt
6.3. Zusatzdüse montieren (Abb. 4c-4e)
7000-14000 min -1
Der Flächendüseneinsatz (Abb. 4e/Pos. A) ist zum
II /
schnellen Absaugen großer Flächen geeignet. Der
300 km/h Recheneinsatz (Abb. 4d/Pos. 15) ist zum Absaugen
von Rasenflächen geeignet.
1080 m 3 /h
Achtung: Die Zusatzdüse funktioniert nur im
ca. 50 l
Saugbetrieb (siehe 6.4).
Über die beiden Rändelschrauben (Abb. 4c/Pos. A)
103,6 dB (A)
den Einsatz auf die Zusatzdüse montieren. Die
1,0 dB (A)
Zusatzdüse anschließend ins vordere Ende des
92,3 dB (A)
Saugrohres einschieben (Abb. 4e).
5,0 m/s 2
1,5 m/s 2
6,7 kg
