Messfunktionen
3.4 Phasenanschlußprüfung
Diese Funktion dient zur raschen Auffindung des Leiters mit dem höheren Potential in
Steckvorrichtungen und erspart den herkömmlichen Spannungsprüfer. Sie ist nicht in
den
Schalterstellungen
R ISO ,
Z LOOP
Leistungsfähigkeit wird bei Verwendung des Schuko-Messkabels erreicht.
Achtung: Um Fehlanzeigen zu vermeiden, darf nur das mitgelieferte Schuko-
Messkabel verwendet werden.
Messkabel von Vorgängermodellen sind nicht kompatibel und dürfen daher
nicht zur Anwendung gelangen!
Messvorgang:
R
R
B
A
Kennung
Gerät

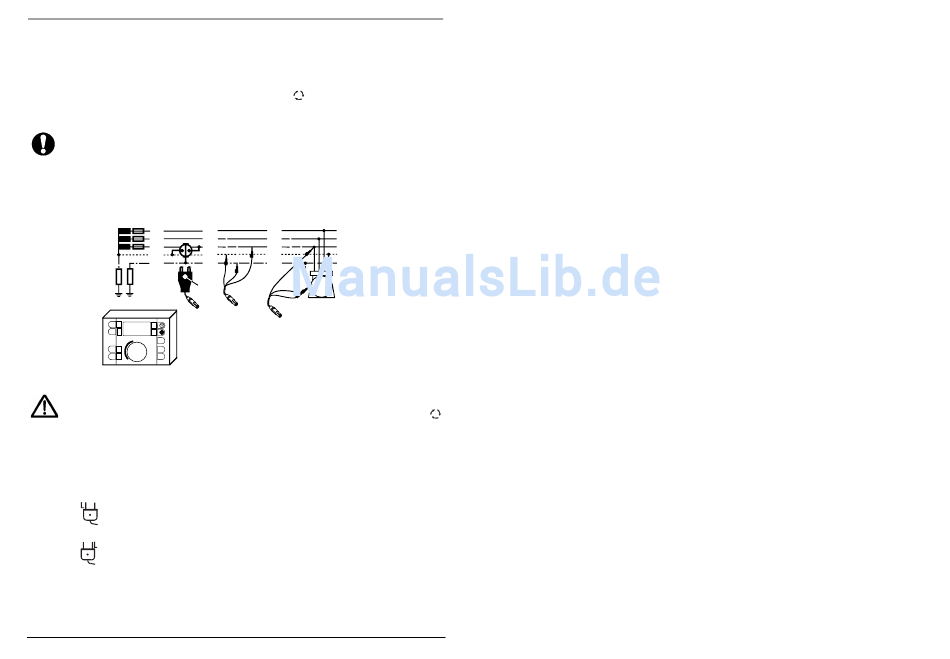

Überlastfähigkeit beachten und Gerät laut Skizze anschließen.
Zentralschalter in eine beliebige Position, ausgenommen R ISO , Z LOOP (L-N)
u. R. stellen.
Bei Verwendung des Schukosteckers ist darauf zu achten, dass der rote
Kennzeichnungspunkt bei eingestecktem Stecker von oben betrachtet wird.
Es gilt dann bei Anzeige:
größere Spannung gegen Schutzerde liegt am linken Steckerstift
vom Kennzeichnungspunkt aus betrachtet.
größere Spannung gegen Schutzerde liegt am rechten Steckerstift
vom Kennzeichnungspunkt aus betrachtet.
14
(L-N)
u.
R.
aktiv.
L 1
L 2
L 3
L2
L2
N
P E (PEN)
L1
L3
M
L1
L 1 = braun
L 2 = schwarz
L3
L 3 = violett
Gerät
Gerät
Saturn 100plus
SO3300Z Rev. B
Optimale
