Luftgüte-Regler air control – Type ACL
7. Gewünschte Nachlaufzeit am Ein-
steller (3) einstellen.
Geräte mit Beschädigung dürfen nicht
installiert werden.
Inbetriebnahme
Vor Inbetriebnahme überprüfen, daß
die Stromaufnahme des angeschlosse-
nen Ventilators den maximal zulässigen
Strom des ACL nicht übersteigt.
Gerät am Ein/Ausschalter (2) einschal-
ten, die Anzeige (5) beginnt grün zu
blinken. Nach ca. 1 Minute ist das
Gerät betriebsbereit, die Anzeige (5)
leuchtet grün.
Gewünschten Grenzwert am Dreh-

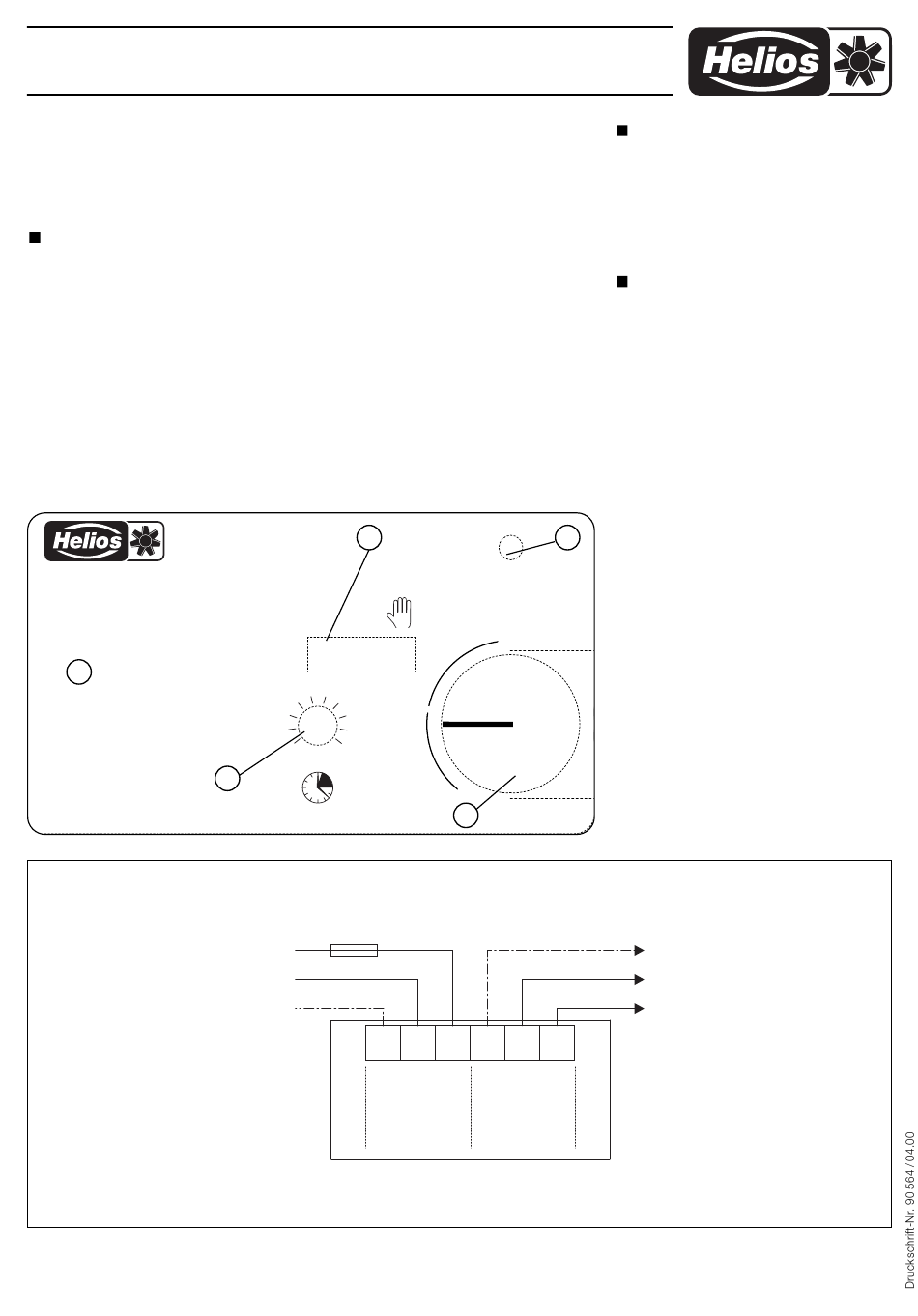

Bild 1: Gehäuseoberteil
a i r c o n t r o l
1
230V
50/60Hz
SS-485.1
D HELIOS Ventilatoren · Lupfenstraße 8 · 78056 VS-Schwenningen
CH HELIOS Ventilatoren AG · Steinackerstraße 36 · 8902 Urdorf-Zürich
A HELIOS Ventilatoren GmbH · Siemensstraße 15 · 6023 Innsbruck
knopf (4) einstellen. Die Empfindlichkeit
steigt mit dem ansteigendem Skalen-
wert.
Übersteigt die Luftbelastung den einge-
stellten Grenzwert schaltet sich der
Ventilator ein und die Anzeige (5) leuch-
tet rot. Fällt die Luftbelastung wieder
unter den eingestellten Grenzwert, star-
tet die an (9) eingestellte Nachlaufzeit
und die Anzeige (5) leuchtet orange.
Soll der Ventilator unabhängig vom
Raumluftzustand betrieben werden, ist
der Schalter (2) auf Stellung manuell zu
schalten.
während dem manuellen Ventilatorbe-
trieb rot/orange.
2
0
Auto
5
6
4
7
3
8
2
9
1
10 Min.
Timer
3
L1
N
PE
PE
Netz
Supply
Réseau
Die
Anzeige
(5)
blinkt
5
Standby / ON
+
Luftqualität
Air quality
Qualité air
–
4
I max. 2A
N
L1
PE
N
L
Lüfter
Fan
Ventilateur
F
HELIOS Ventilateurs S.a.r.l. · Rue Louis Saillant · 93605 Aulnay-sous-Bois
GB HELIOS Ventilation Systems Ltd. · 5 Crown Gate · Wyncolls Road ·
Severalls Industrial Park · Colchester · Essex · CO4 4HT
WICHTIGE HINWEISE
Das Gerät darf nicht für sicherheits-
technische Anwendungen wie Ex-Be-
reich oder CO-Überwachung einge-
setzt werden. Es sollte ständig einge-
schaltet bleiben.
FUNKTIONSSTÖRUNGEN
Die elektronische Steuerung ist ent-
sprechend den neusten Vorschriften
ausgeführt und eingehend geprüft.
Sollten dennoch Funktionsstörungen
auftreten, ist wie folgt zu verfahren:
1. Elektrischen Anschluß auf Richtigkeit
überprüfen.
2. Gerät aus und wieder einschalten.
3. Prüfen, ob Grenzwert korrekt einge-
stellt ist.
4. Blinkt die Anzeige (5) schnell grün, ist
der Sensor defekt.
Läßt sich die Funktionsstörung hier-
durch nicht beheben, ist das Gerät an
den HELIOS-Kundendienst zu schik-
ken.
Auf keinen Fall Reparaturversuche
durchführen!
Bild 2: Anschlussplan
Lüfter
Fan
Ventilateur
oder / or / ou
Schütz
Contactor
Contacteur
