3.4
Brenner einstellen (raumluftunabhängiger Betrieb,
nur 18 – 49 kW)
Der Brenner ist voreingestellt. Da die Verbrennungsluft direkt von außen
angesaugt wird, ergeben sich zwischen Sommer und Winter große Un-
terschiede. Die CO
-Einstellung müssen Sie daher abhängig von der ak-
2
tuell bei der Inbetriebnahme vorhandenen Zulufttemperatur
vornehmen.
Messen Sie bei einer Kesselwassertemperatur von ca. 60 °C und einer
Brennerlaufzeit von mehr als 20 Minuten.
▶ Messsonde in die Messöffnung in der Zuluftleitung einführen und Zu-
lufttemperatur ermitteln.
2

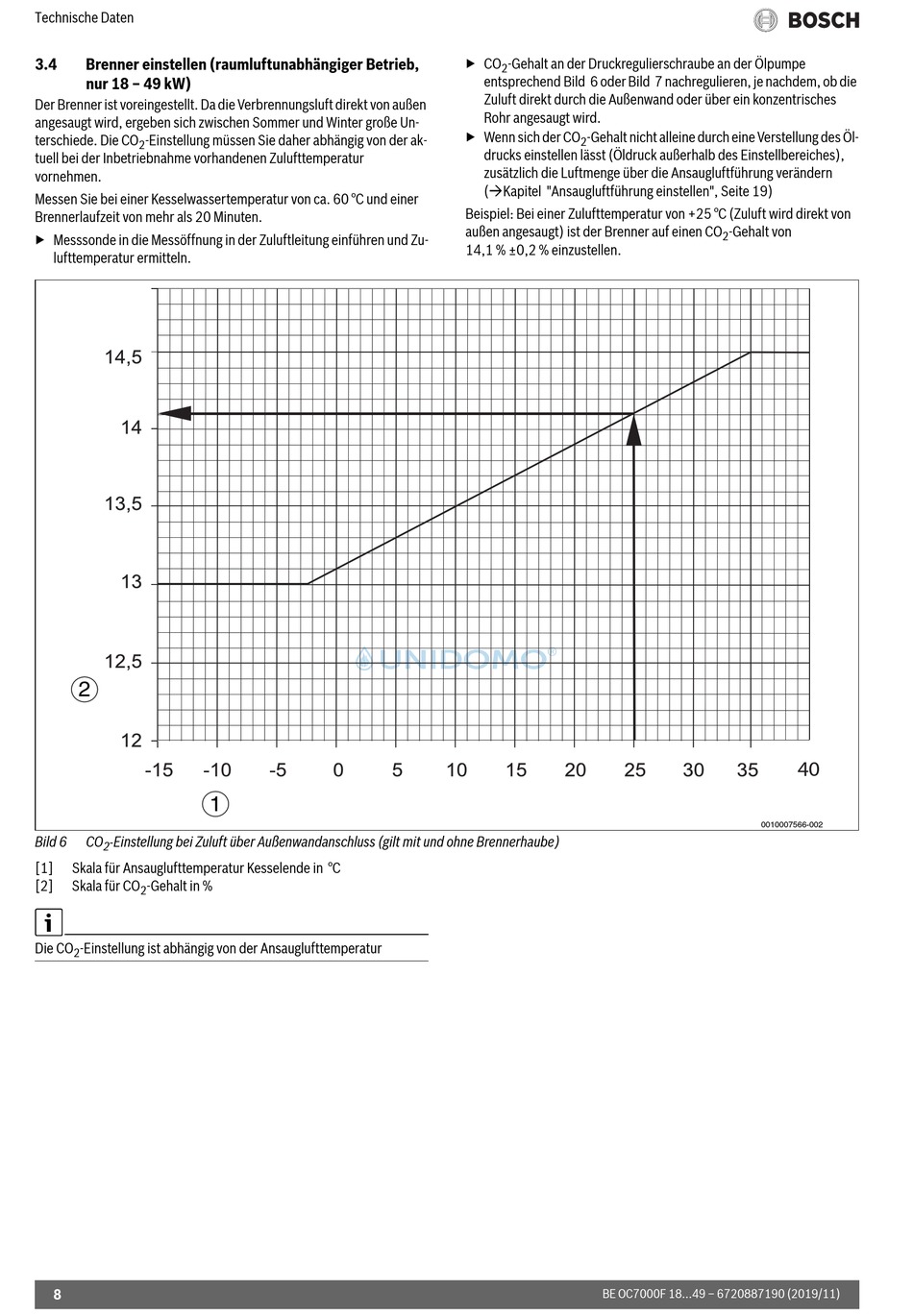

Bild 6
CO
-Einstellung bei Zuluft über Außenwandanschluss (gilt mit und ohne Brennerhaube)
2
[1]
Skala für Ansauglufttemperatur Kesselende in °C
[2]
Skala für CO
-Gehalt in %
2
Die CO
-Einstellung ist abhängig von der Ansauglufttemperatur
2
8
1
▶ CO
-Gehalt an der Druckregulierschraube an der Ölpumpe
2
entsprechend Bild 6 oder Bild 7 nachregulieren, je nachdem, ob die
Zuluft direkt durch die Außenwand oder über ein konzentrisches
Rohr angesaugt wird.
▶ Wenn sich der CO
-Gehalt nicht alleine durch eine Verstellung des Öl-
2
drucks einstellen lässt (Öldruck außerhalb des Einstellbereiches),
zusätzlich die Luftmenge über die Ansaugluftführung verändern
(Kapitel "Ansaugluftführung einstellen", Seite 19)
Beispiel: Bei einer Zulufttemperatur von +25 °C (Zuluft wird direkt von
außen angesaugt) ist der Brenner auf einen CO
14,1 % ±0,2 % einzustellen.
