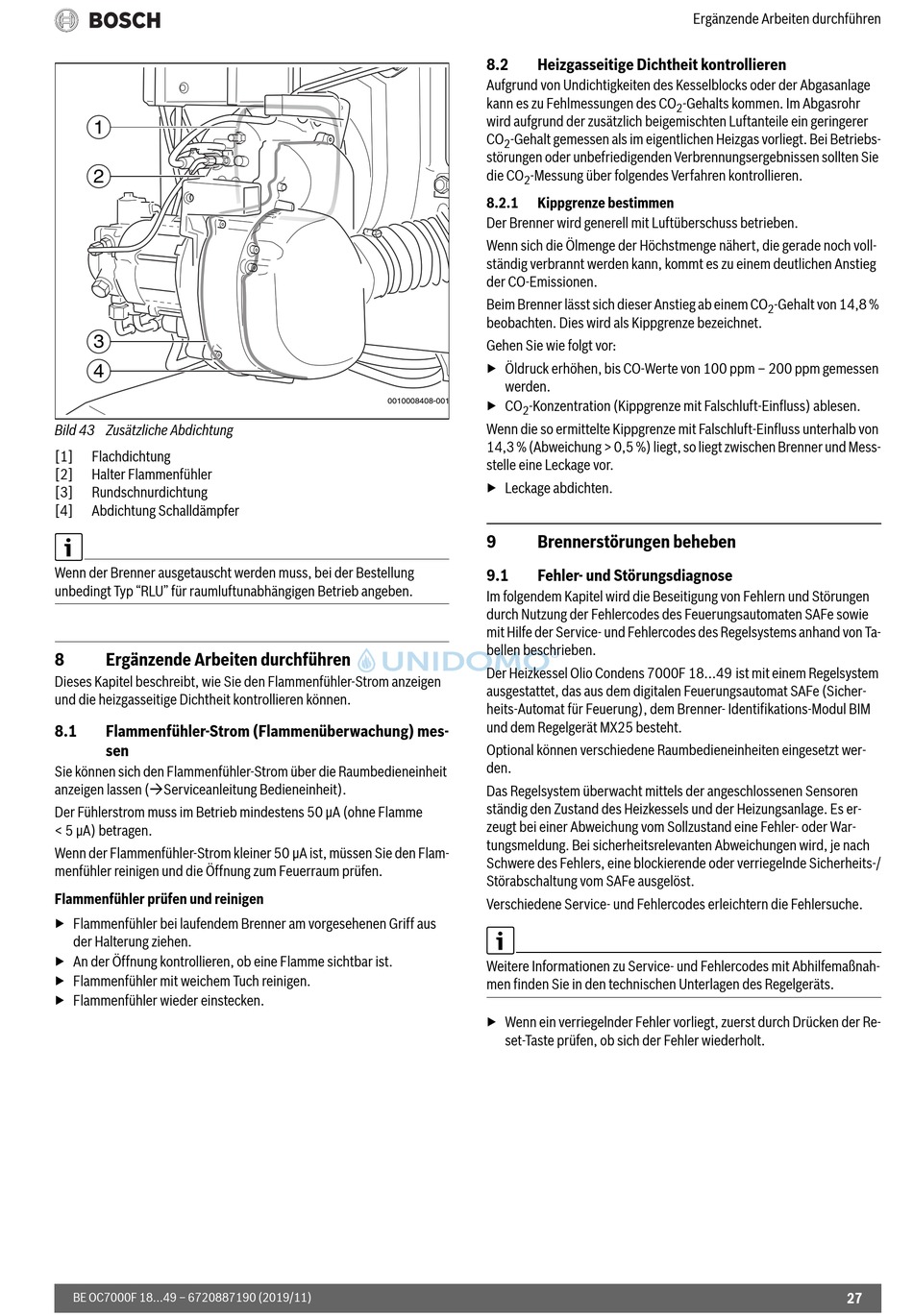

Bild 43 Zusätzliche Abdichtung
[1]
Flachdichtung
[2]
Halter Flammenfühler
[3]
Rundschnurdichtung
[4]
Abdichtung Schalldämpfer
Wenn der Brenner ausgetauscht werden muss, bei der Bestellung
unbedingt Typ "RLU" für raumluftunabhängigen Betrieb angeben.
8
Ergänzende Arbeiten durchführen
Dieses Kapitel beschreibt, wie Sie den Flammenfühler-Strom anzeigen
und die heizgasseitige Dichtheit kontrollieren können.
8.1
Flammenfühler-Strom (Flammenüberwachung) mes-
sen
Sie können sich den Flammenfühler-Strom über die Raumbedieneinheit
anzeigen lassen (Serviceanleitung Bedieneinheit).
Der Fühlerstrom muss im Betrieb mindestens 50 μA (ohne Flamme
< 5 μA) betragen.
Wenn der Flammenfühler-Strom kleiner 50 μA ist, müssen Sie den Flam-
menfühler reinigen und die Öffnung zum Feuerraum prüfen.
Flammenfühler prüfen und reinigen
▶ Flammenfühler bei laufendem Brenner am vorgesehenen Griff aus
der Halterung ziehen.
▶ An der Öffnung kontrollieren, ob eine Flamme sichtbar ist.
▶ Flammenfühler mit weichem Tuch reinigen.
▶ Flammenfühler wieder einstecken.
BE OC7000F 18...49 – 6720887190 (2019/11)
8.2
Heizgasseitige Dichtheit kontrollieren
Aufgrund von Undichtigkeiten des Kesselblocks oder der Abgasanlage
kann es zu Fehlmessungen des CO
wird aufgrund der zusätzlich beigemischten Luftanteile ein geringerer
CO
-Gehalt gemessen als im eigentlichen Heizgas vorliegt. Bei Betriebs-
2
störungen oder unbefriedigenden Verbrennungsergebnissen sollten Sie
die CO
-Messung über folgendes Verfahren kontrollieren.
2
8.2.1
Kippgrenze bestimmen
Der Brenner wird generell mit Luftüberschuss betrieben.
Wenn sich die Ölmenge der Höchstmenge nähert, die gerade noch voll-
ständig verbrannt werden kann, kommt es zu einem deutlichen Anstieg
der CO-Emissionen.
Beim Brenner lässt sich dieser Anstieg ab einem CO
beobachten. Dies wird als Kippgrenze bezeichnet.
Gehen Sie wie folgt vor:
▶ Öldruck erhöhen, bis CO-Werte von 100 ppm – 200 ppm gemessen
werden.
0010008408-001
▶ CO
-Konzentration (Kippgrenze mit Falschluft-Einfluss) ablesen.
2
Wenn die so ermittelte Kippgrenze mit Falschluft-Einfluss unterhalb von
14,3 % (Abweichung > 0,5 %) liegt, so liegt zwischen Brenner und Mess-
stelle eine Leckage vor.
▶ Leckage abdichten.
9
Brennerstörungen beheben
9.1
Fehler- und Störungsdiagnose
Im folgendem Kapitel wird die Beseitigung von Fehlern und Störungen
durch Nutzung der Fehlercodes des Feuerungsautomaten SAFe sowie
mit Hilfe der Service- und Fehlercodes des Regelsystems anhand von Ta-
bellen beschrieben.
Der Heizkessel Olio Condens 7000F 18...49 ist mit einem Regelsystem
ausgestattet, das aus dem digitalen Feuerungsautomat SAFe (Sicher-
heits-Automat für Feuerung), dem Brenner- Identifikations-Modul BIM
und dem Regelgerät MX25 besteht.
Optional können verschiedene Raumbedieneinheiten eingesetzt wer-
den.
Das Regelsystem überwacht mittels der angeschlossenen Sensoren
ständig den Zustand des Heizkessels und der Heizungsanlage. Es er-
zeugt bei einer Abweichung vom Sollzustand eine Fehler- oder War-
tungsmeldung. Bei sicherheitsrelevanten Abweichungen wird, je nach
Schwere des Fehlers, eine blockierende oder verriegelnde Sicherheits-/
Störabschaltung vom SAFe ausgelöst.
Verschiedene Service- und Fehlercodes erleichtern die Fehlersuche.
Weitere Informationen zu Service- und Fehlercodes mit Abhilfemaßnah-
men finden Sie in den technischen Unterlagen des Regelgeräts.
▶ Wenn ein verriegelnder Fehler vorliegt, zuerst durch Drücken der Re-
set-Taste prüfen, ob sich der Fehler wiederholt.
Ergänzende Arbeiten durchführen
-Gehalts kommen. Im Abgasrohr
2
-Gehalt von 14,8 %
2
