Dichtheit der Saugleitung prüfen
Die Dichtheit der Saugleitung können Sie mit einem Vakuummeter und
einem 1 m langen transparenten Schlauch d
messen.
▶ Transparenten Schlauch [1] in die Saugleitung hinter dem Ölfilter [2]
einbauen.
▶ Schlaufe des transparenten Schlauchs in der gezeigten Weise hoch-
binden.
▶ Brenner starten und mindestens 3 Minuten laufen lassen.
▶ Brenner abschalten.
▶ Sichtkontrolle der sich ansammelnden Luftmenge durchführen
(Ausschnitte A und B).

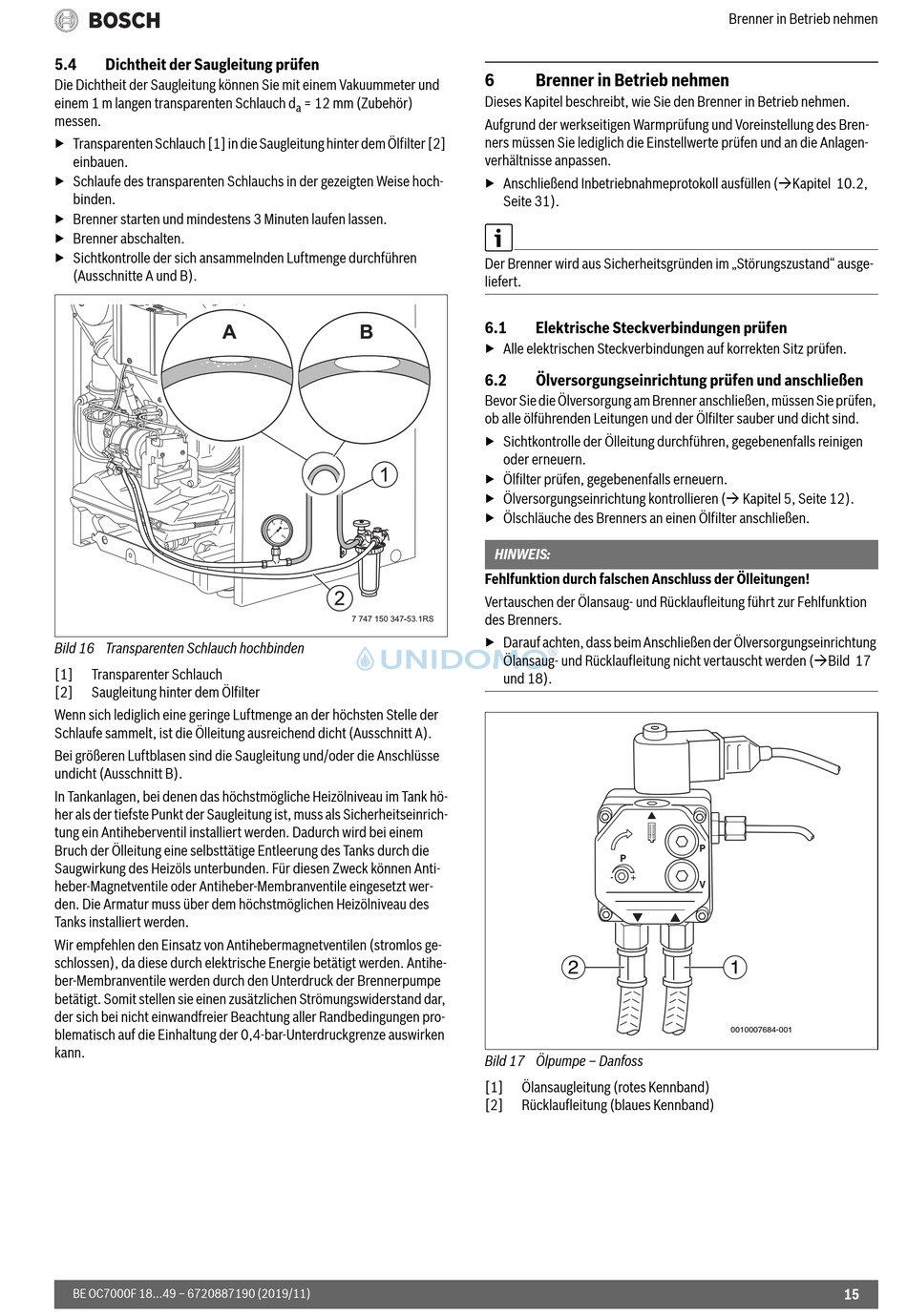

Bild 16 Transparenten Schlauch hochbinden
[1]
Transparenter Schlauch
[2]
Saugleitung hinter dem Ölfilter
Wenn sich lediglich eine geringe Luftmenge an der höchsten Stelle der
Schlaufe sammelt, ist die Ölleitung ausreichend dicht (Ausschnitt A).
Bei größeren Luftblasen sind die Saugleitung und/oder die Anschlüsse
undicht (Ausschnitt B).
In Tankanlagen, bei denen das höchstmögliche Heizölniveau im Tank hö-
her als der tiefste Punkt der Saugleitung ist, muss als Sicherheitseinrich-
tung ein Antiheberventil installiert werden. Dadurch wird bei einem
Bruch der Ölleitung eine selbsttätige Entleerung des Tanks durch die
Saugwirkung des Heizöls unterbunden. Für diesen Zweck können Anti-
heber-Magnetventile oder Antiheber-Membranventile eingesetzt wer-
den. Die Armatur muss über dem höchstmöglichen Heizölniveau des
Tanks installiert werden.
Wir empfehlen den Einsatz von Antihebermagnetventilen (stromlos ge-
schlossen), da diese durch elektrische Energie betätigt werden. Antihe-
ber-Membranventile werden durch den Unterdruck der Brennerpumpe
betätigt. Somit stellen sie einen zusätzlichen Strömungswiderstand dar,
der sich bei nicht einwandfreier Beachtung aller Randbedingungen pro-
blematisch auf die Einhaltung der 0,4-bar-Unterdruckgrenze auswirken
kann.
BE OC7000F 18...49 – 6720887190 (2019/11)
= 12 mm (Zubehör)
a
6
Brenner in Betrieb nehmen
Dieses Kapitel beschreibt, wie Sie den Brenner in Betrieb nehmen.
Aufgrund der werkseitigen Warmprüfung und Voreinstellung des Bren-
ners müssen Sie lediglich die Einstellwerte prüfen und an die Anlagen-
verhältnisse anpassen.
▶ Anschließend Inbetriebnahmeprotokoll ausfüllen (Kapitel 10.2,
Seite 31).
Der Brenner wird aus Sicherheitsgründen im „Störungszustand" ausge-
liefert.
6.1
Elektrische Steckverbindungen prüfen
▶ Alle elektrischen Steckverbindungen auf korrekten Sitz prüfen.
6.2
Ölversorgungseinrichtung prüfen und anschließen
Bevor Sie die Ölversorgung am Brenner anschließen, müssen Sie prüfen,
ob alle ölführenden Leitungen und der Ölfilter sauber und dicht sind.
▶ Sichtkontrolle der Ölleitung durchführen, gegebenenfalls reinigen
oder erneuern.
▶ Ölfilter prüfen, gegebenenfalls erneuern.
▶ Ölversorgungseinrichtung kontrollieren ( Kapitel 5, Seite 12).
▶ Ölschläuche des Brenners an einen Ölfilter anschließen.
HINWEIS:
Fehlfunktion durch falschen Anschluss der Ölleitungen!
Vertauschen der Ölansaug- und Rücklaufleitung führt zur Fehlfunktion
des Brenners.
▶ Darauf achten, dass beim Anschließen der Ölversorgungseinrichtung
Ölansaug- und Rücklaufleitung nicht vertauscht werden (Bild 17
und 18).
2
Bild 17 Ölpumpe – Danfoss
[1]
Ölansaugleitung (rotes Kennband)
[2]
Rücklaufleitung (blaues Kennband)
Brenner in Betrieb nehmen
1
0010007684-001
