Brenner inspizieren und warten

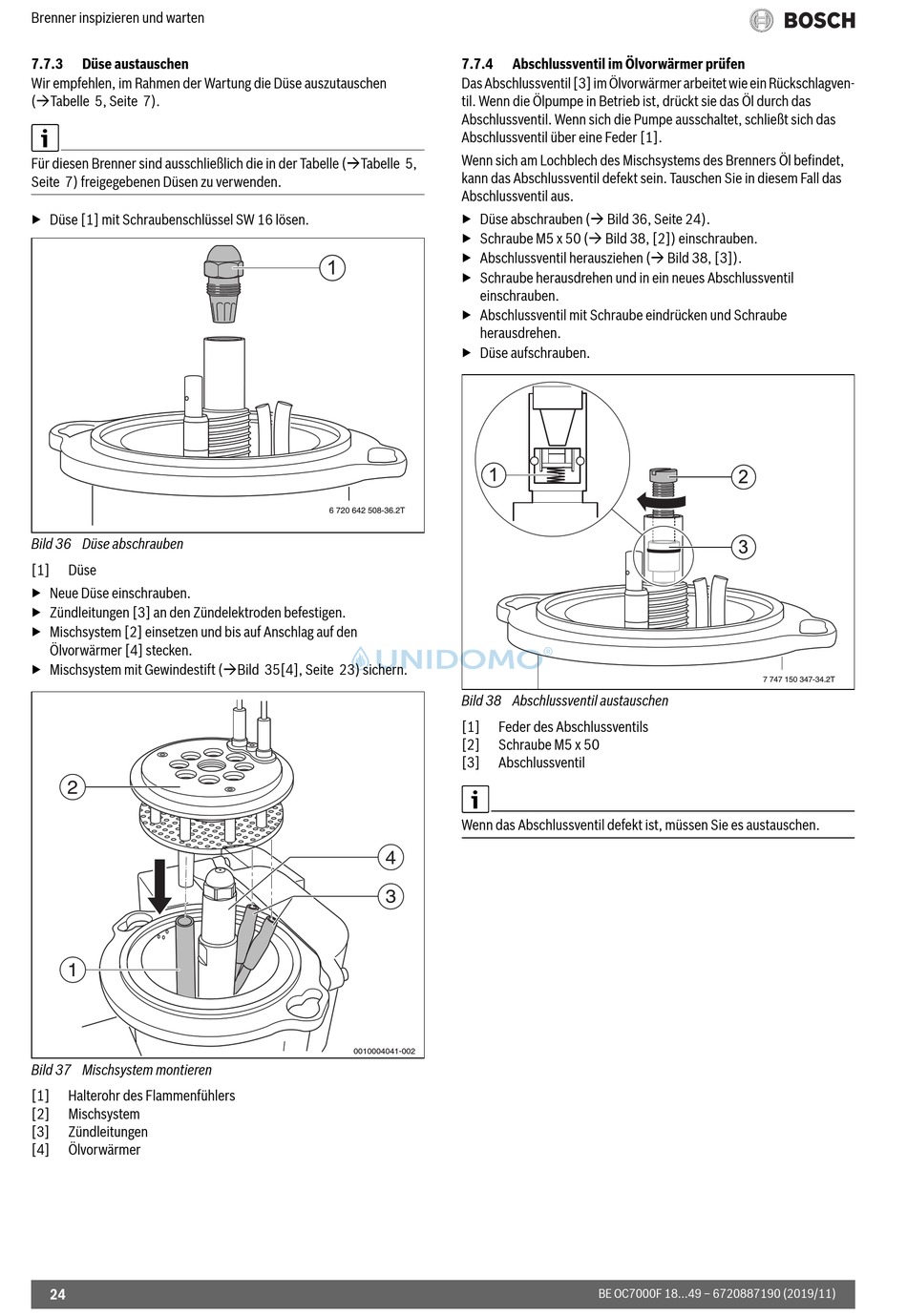

7.7.3 Düse austauschen
Wir empfehlen, im Rahmen der Wartung die Düse auszutauschen
(Tabelle 5, Seite 7).
Für diesen Brenner sind ausschließlich die in der Tabelle (Tabelle 5,
Seite 7) freigegebenen Düsen zu verwenden.
▶ Düse [1] mit Schraubenschlüssel SW 16 lösen.
Bild 36 Düse abschrauben
[1] Düse
▶ Neue Düse einschrauben.
▶ Zündleitungen [3] an den Zündelektroden befestigen.
▶ Mischsystem [2] einsetzen und bis auf Anschlag auf den
Ölvorwärmer [4] stecken.
▶ Mischsystem mit Gewindestift (Bild 35[4], Seite 23) sichern.
2
1
Bild 37 Mischsystem montieren
[1] Halterohr des Flammenfühlers
[2] Mischsystem
[3] Zündleitungen
[4] Ölvorwärmer
24
7.7.4
Das Abschlussventil [3] im Ölvorwärmer arbeitet wie ein Rückschlagven-
til. Wenn die Ölpumpe in Betrieb ist, drückt sie das Öl durch das
Abschlussventil. Wenn sich die Pumpe ausschaltet, schließt sich das
Abschlussventil über eine Feder [1].
Wenn sich am Lochblech des Mischsystems des Brenners Öl befindet,
kann das Abschlussventil defekt sein. Tauschen Sie in diesem Fall das
Abschlussventil aus.
▶ Düse abschrauben ( Bild 36, Seite 24).
▶ Schraube M5 x 50 ( Bild 38, [2]) einschrauben.
▶ Abschlussventil herausziehen ( Bild 38, [3]).
▶ Schraube herausdrehen und in ein neues Abschlussventil
einschrauben.
▶ Abschlussventil mit Schraube eindrücken und Schraube
herausdrehen.
▶ Düse aufschrauben.
6 720 642 508-36.2T
Bild 38 Abschlussventil austauschen
[1] Feder des Abschlussventils
[2] Schraube M5 x 50
[3] Abschlussventil
Wenn das Abschlussventil defekt ist, müssen Sie es austauschen.
4
3
0010004041-002
Abschlussventil im Ölvorwärmer prüfen
