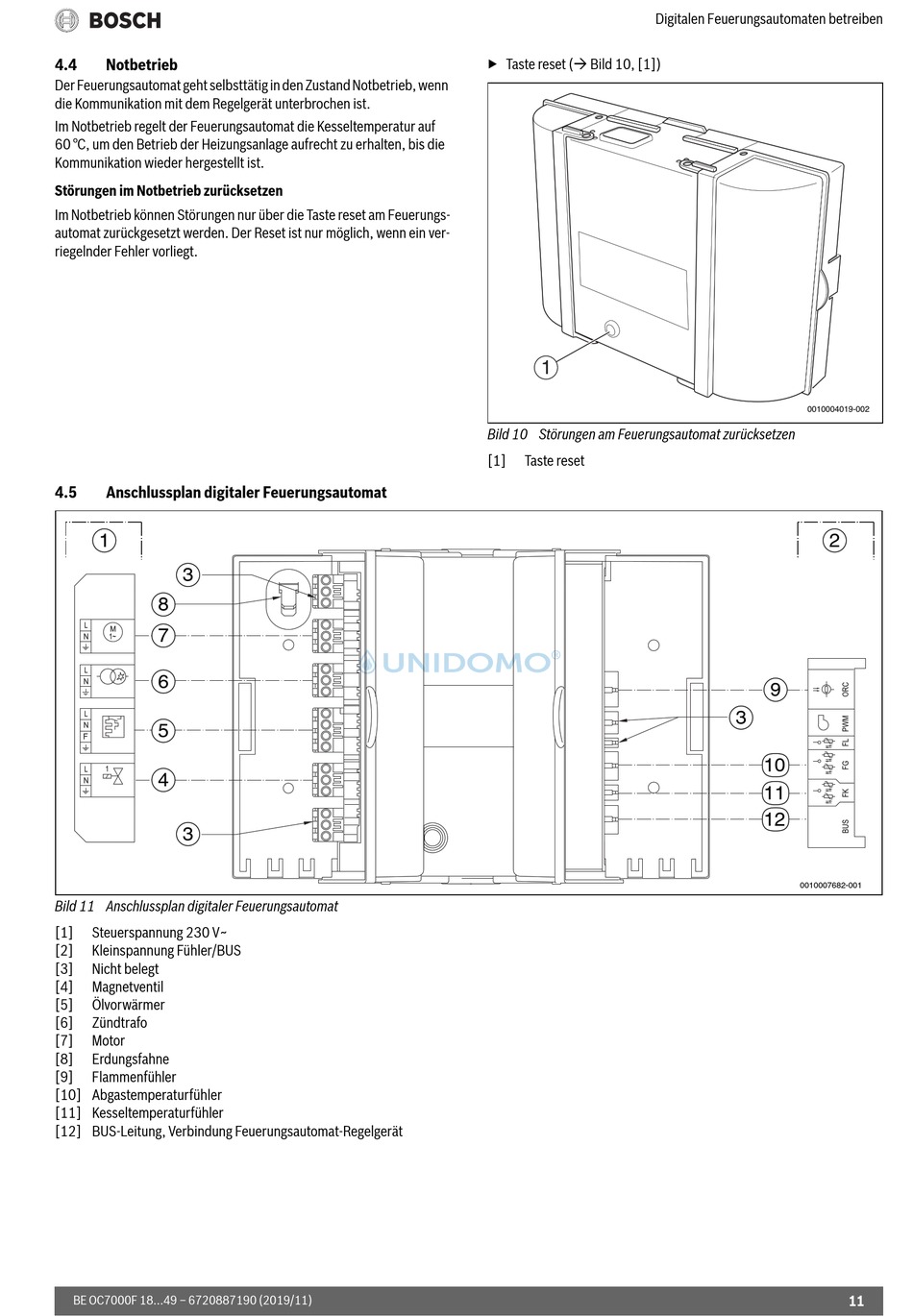

Notbetrieb; Anschlussplan Digitaler Feuerungsautomat - Bosch BE 1.3 OC7000F 18 Inbetriebnahme Und Wartungsanleitung

4.4

Notbetrieb

Der Feuerungsautomat geht selbsttätig in den Zustand Notbetrieb, wenn
die Kommunikation mit dem Regelgerät unterbrochen ist.
Im Notbetrieb regelt der Feuerungsautomat die Kesseltemperatur auf
60 °C, um den Betrieb der Heizungsanlage aufrecht zu erhalten, bis die
Kommunikation wieder hergestellt ist.
Störungen im Notbetrieb zurücksetzen
Im Notbetrieb können Störungen nur über die Taste reset am Feuerungs-
automat zurückgesetzt werden. Der Reset ist nur möglich, wenn ein ver-
riegelnder Fehler vorliegt.
4.5

Anschlussplan digitaler Feuerungsautomat

1
3
8
7
6
5
4
3
Bild 11 Anschlussplan digitaler Feuerungsautomat
[1] Steuerspannung 230 V~
[2] Kleinspannung Fühler/BUS
[3] Nicht belegt
[4] Magnetventil
[5] Ölvorwärmer
[6] Zündtrafo
[7] Motor
[8] Erdungsfahne
[9] Flammenfühler
[10] Abgastemperaturfühler
[11] Kesseltemperaturfühler
[12] BUS-Leitung, Verbindung Feuerungsautomat-Regelgerät
BE OC7000F 18...49 – 6720887190 (2019/11)
Digitalen Feuerungsautomaten betreiben
▶ Taste reset ( Bild 10, [1])
1
Bild 10 Störungen am Feuerungsautomat zurücksetzen
[1] Taste reset
0010004019-002
2
9
3
10
11
12
0010007682-001
