So schließen Sie das Modul an Ihr Netzwerk an:
Schließen Sie ein Ende eines Ethernet-Kabels (nicht im Lieferumfang enthalten) an den Netzwerkport
und das andere Ende am Netzwerk an.
2.3 Überwachung und Konfiguration im Überblick
In den folgenden Abschnitten wird kurz dargestellt, wie Rack-PDUs konfiguriert und verwaltet werden.
2.3.1 Aufbau der Vertiv™ Rack-PDU-Überwachung
Vertiv™ Rack-PDUs werden auf drei Ebenen verwaltet:
•
Rack-PDU-Ebene – Überwachung der gesamten Leistungsaufnahme der Rack-PDUs.
•
Verzweigungsebene – Statusinformationen des Leistungsschalters eines Zweigstromkreises
und Stromüberwachung der gesamten Anschlussdosen einer Verzweigung.
•
Anschlussdosenebene – Statusinformationen und Stromüberwachung aller Anschlussdosen
(bei bestimmten Modellen der Vertiv® MPH2™- und MPX™-Rack-PDUs verfügbar).
2.3.2 Rack-PDU-Komponenten-ID
Eine alphanumerische ID aus bis zu drei Teilen hilft Ihnen dabei, Komponenten zu identifizieren, die auf
der Weboberfläche oder dem RPC BDM angezeigt werden. Die Komponenten-ID hat das Format „PDU-
Verzweigung-Anschlussdose". Die Komponenten-ID 1-A-3 bezeichnet zum Beispiel PDU1, Verzweigung A
und Anschlussdose 3.
HINWEIS: MPH2™-Rack-PDUs verwenden Buchstaben, um eine Verzweigung zu bezeichnen, während
MPX™- und MPH™-Rack-PDUs zu diesem Zweck Zahlen verwenden. Verzweigung A einer MPH2™-
PDU entspricht somit Verzweigung 1 einer MPX™- oder MPH™-PDU.

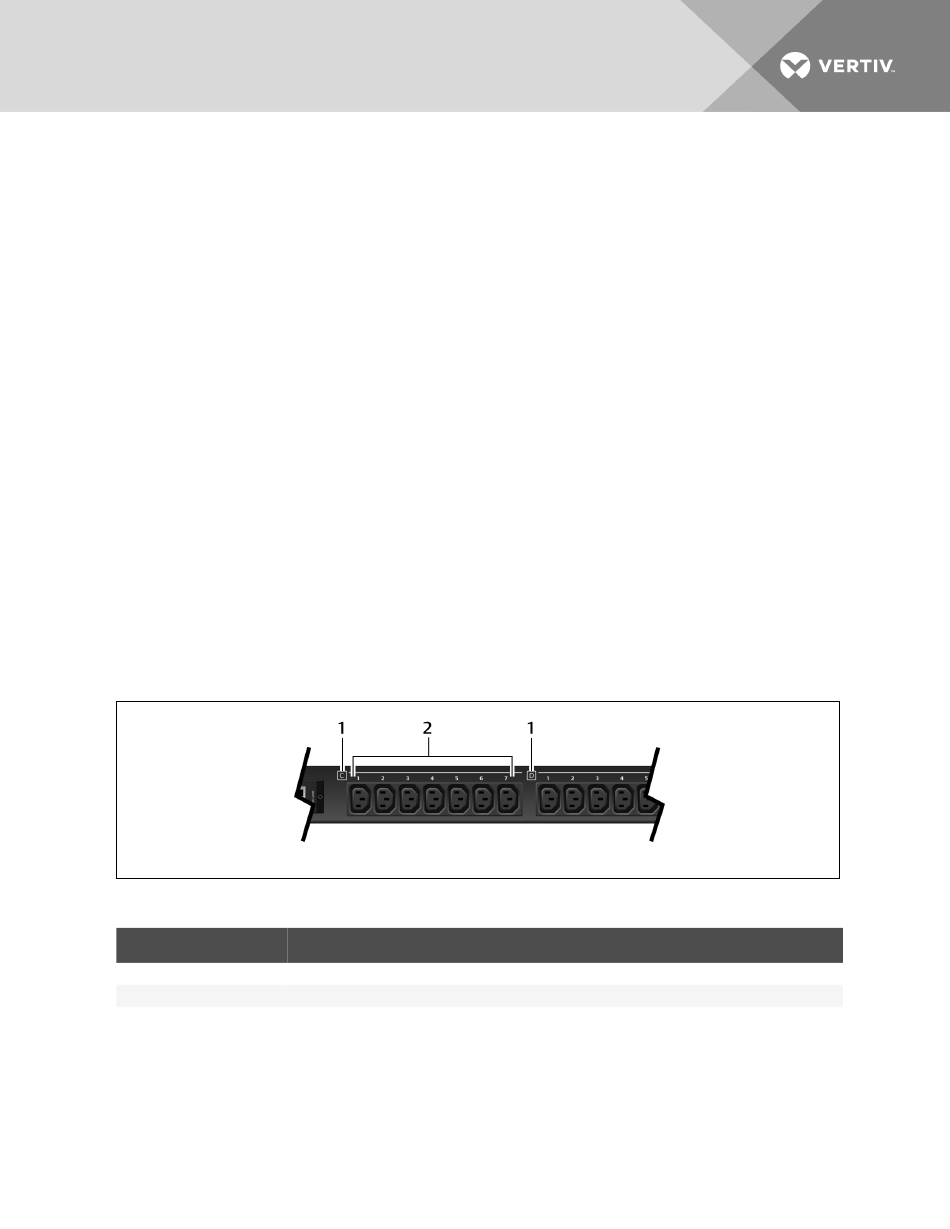

Abbildung 2.3 Beispiel der Kennzeichnung von MPH2™-Verzweigungen und -Anschlussdosen
Tabelle 2.3 Rack-Komponenten-ID – Beschreibungen
ELEMENT
1
2
2.4 Erstellen eines Rack-PDU-Arrays
Bis zu vier MPH2- oder Liebert MPX-Rack-PDUs können in ein Rack-PDU-Array integriert werden. Dies
ermöglicht die zentrale Steuerung und Überwachung jeder einzelnen Rack-PDU über eine einzige
Weboberfläche. In jeder Rack-PDU muss ein RPC2-Kommunikationsmodul installiert sein.
Vertiv | RPC2™-Kommunikationsmodul – Installations- und Benutzerhandbuch |
BESCHREIBUNG
Buchstaben zeigen die Verzweigungsebene an.
Zahlen zeigen die Anschlussdosenebene an.
