Verzweigungsebene
Die Verfügbarkeit von Informationen zu Zweigstromkreisen ist von den Funktionen der PDU abhängig. Die
Verzweigungs- und PDU-Informationen sind für Rack-PDUs ohne Abzweigmanagement identisch und
werden auf der PDU-Ansichtsebene angezeigt. Die folgende Abbildung zeigt Beispieldaten für
Verzweigung A, eine der beiden Verzweigungen von PDU 1, die mit der RPC-BDM-Einheit kommunizieren.
Sie können die Informationen durch Auswahl einer Verzweigung anzeigen. Für MPH2-PDUs wird die
Verzweigungsebene durch Buchstaben dargestellt. Für MPH- und MPX-PDUs wird die
Verzweigungsebene durch Zahlen dargestellt.

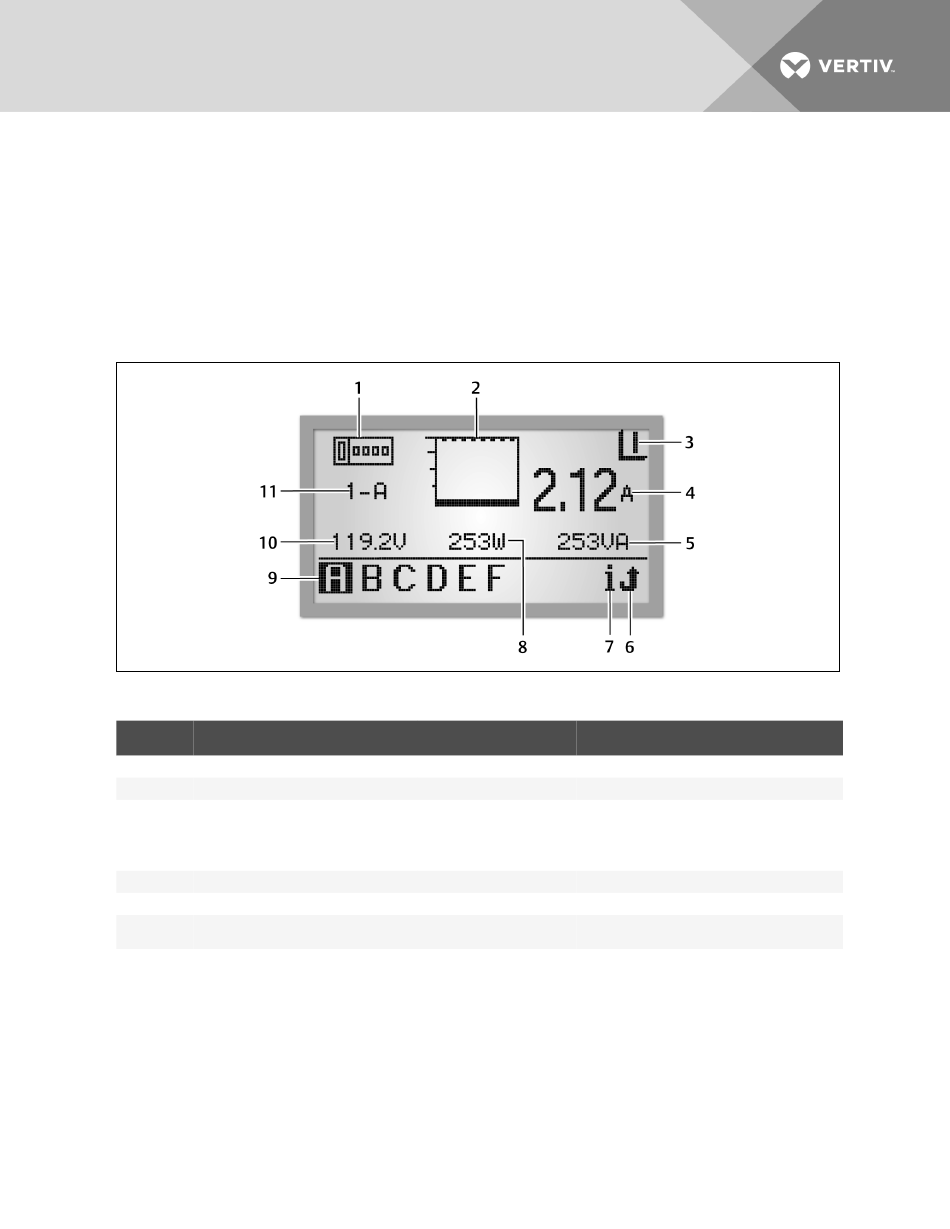

Abbildung 4.11 Ansicht auf PDU-Verzweigungsebene
Tabelle 4.5 Ansicht auf Verzweigungsebene – Beschreibungen
ELEMENT
BESCHREIBUNG
1
Informationssymbol auf Verzweigungsebene
2
Strom-Balkendiagramm
Status-Symbol für Leistungsschalter des
Zweigstromkreises
3
I = Leistungsschalter geschlossen
O = Leistungsschalter geöffnet
4
Amperezahl (A)
5
Scheinleistung (VA)
Symbol „Zurück zum vorherigen
6
Bildschirm"
So zeigen Sie Daten für ein Verzweigungsmodul an:
1.
Verwenden Sie die Bildlauftaste, um einen Buchstaben in der unteren linken Ecke zu
markieren.
2. Drücken Sie die Bildlauftaste, um die Daten für das ausgewählte Verzweigungsmodul
anzuzeigen.
Vertiv | RPC2™-Kommunikationsmodul – Installations- und Benutzerhandbuch |
ELEMENT
BESCHREIBUNG
7
Informationssymbol
8
Wirkleistung (Watt)
9
ID der Verzweigung
10
Spannung (V)
11
Kennung der Verzweigung
