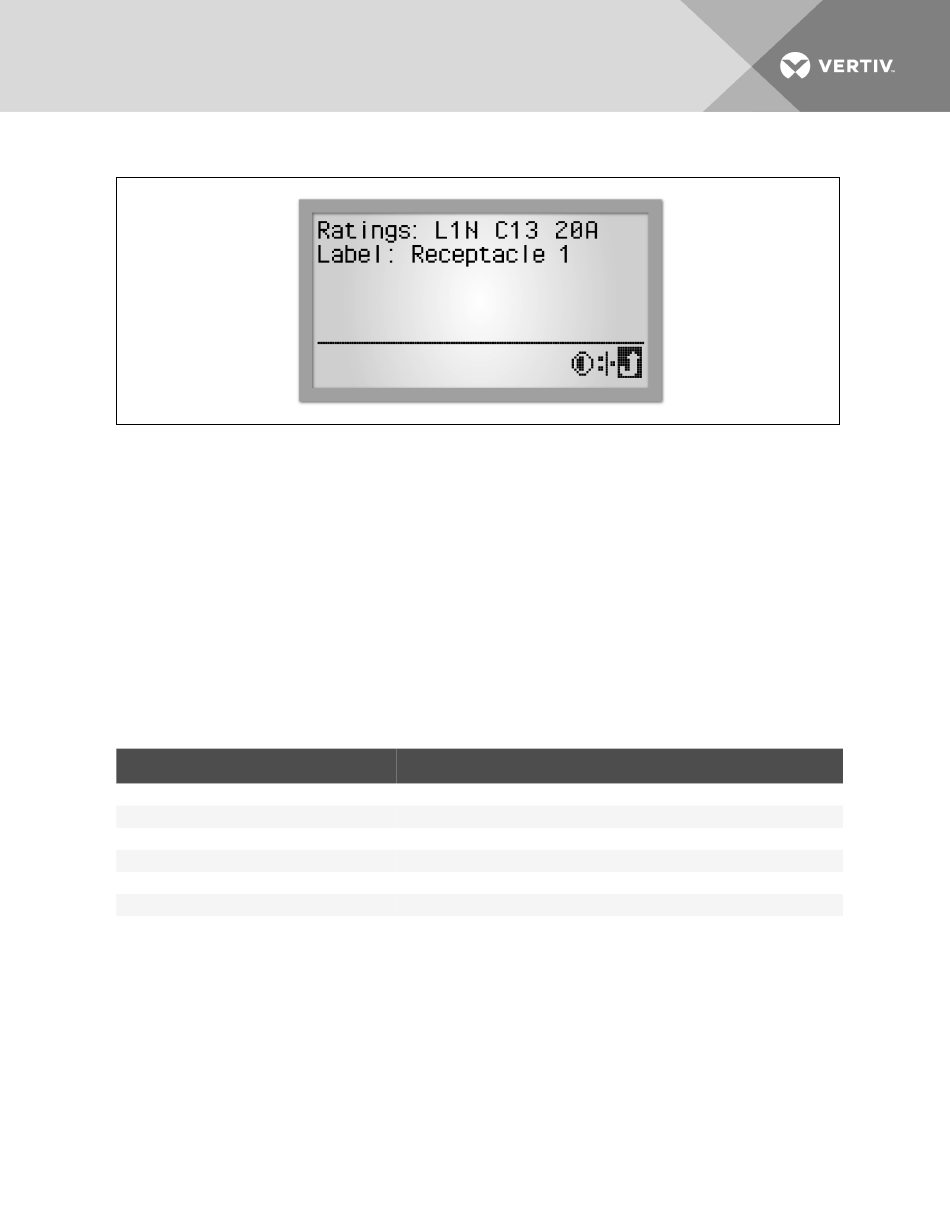

Abbildung 4.13 Anzeige der Informationen zu Anschlussdosen
So zeigen Sie Informationen zu Anschlussdosen an:
1.
Wählen Sie in der Anschlussdosenansicht das Informationssymbol aus.
2. Wählen Sie die Anschlussdose aus, die Sie anzeigen möchten.
3. Verwenden Sie die Bildlauftaste der RPC-BDM-Einheit, um eine Anschlussdose in der Liste zu
markieren. Wenn auf der rechten Seite eine Bildlaufleiste angezeigt wird, verwenden Sie die
Seite-nach-oben-/Seite-nach-unten-Symbole, um den Rest der Liste anzuzeigen.
4. Drücken Sie die Bildlauftaste, um die markierte Anschlussdose auszuwählen. Auf dem
Bildschirm wird die PDU-Explorer-Ansicht für die ausgewählte Anschlussdose angezeigt.
4.4.5 Verfügbare Daten auf der PDU-, Verzweigungs- und Anschlussdosenebene
Die folgende Tabelle zeigt, welche Daten auf den einzelnen Ebenen verfügbar sind. Die Verfügbarkeit von
Daten für Verzweigungen und Anschlussdosen ist von den Funktionen der Rack-PDU abhängig.
Tabelle 4.7 Verfügbare Überwachungsdaten auf der RPC-BDM-Einheit über den PDU-Explorer
VERFÜGBARE DATEN
Balkendiagramm der Stromauslastung
Amperezahl des ausgewählten Moduls
Spannung des ausgewählten Moduls
Wattleistung des ausgewählten Moduls
VA des ausgewählten Moduls
Status: Ein/Aus
4.4.6 Anzeigen der aktiven Ereignisse
Wenn das Auftreten eines Ereignisses erkannt wird, wechselt das Display in die PDU-Ansicht und ein
Symbol für aktive Ereignisse wird in der unteren rechten Ecke des Bildschirms angezeigt. Die
Informationsansicht enthält eine Liste der Ereignisse mit verschiedenen Symbolen gemäß Schweregrad.
So zeigen Sie ein aktives Ereignis an:
1.
Markieren Sie das Symbol für aktive Ereignisse und drücken Sie dann die Bildlauftaste, um das
Symbol auszuwählen.
2. Markieren Sie ein Ereignis und drücken Sie dann die Bildlauftaste, um die Ereignisdetails
anzuzeigen.
Vertiv | RPC2™-Kommunikationsmodul – Installations- und Benutzerhandbuch |
PDU
VERZWEIGUNG
Ja (jede Phase)
Ja
Ja (jede Phase)
Ja
Ja
Ja
Ja
Ja
Nein
Ja
Nicht zutreffend
Ja
ANSCHLUSSDOSE
Ja
Ja
Ja
Ja
Ja
Ja
55
