aktivieren oder deaktivieren, die Anschlussdosen aus- und wieder einschalten, Anschlussdosen sperren
oder entsperren, die LED einer Anschlussdose blinken lassen oder zur Verzweigungsebene zurückkehren.
Auf den Registerkarten „Measurements" (Messgrößen), „Status", „Settings" (Einstellungen) und
„Information" im PDU-Explorer-Hauptfenster werden detaillierte Informationen über die Rack-PDU
angezeigt.

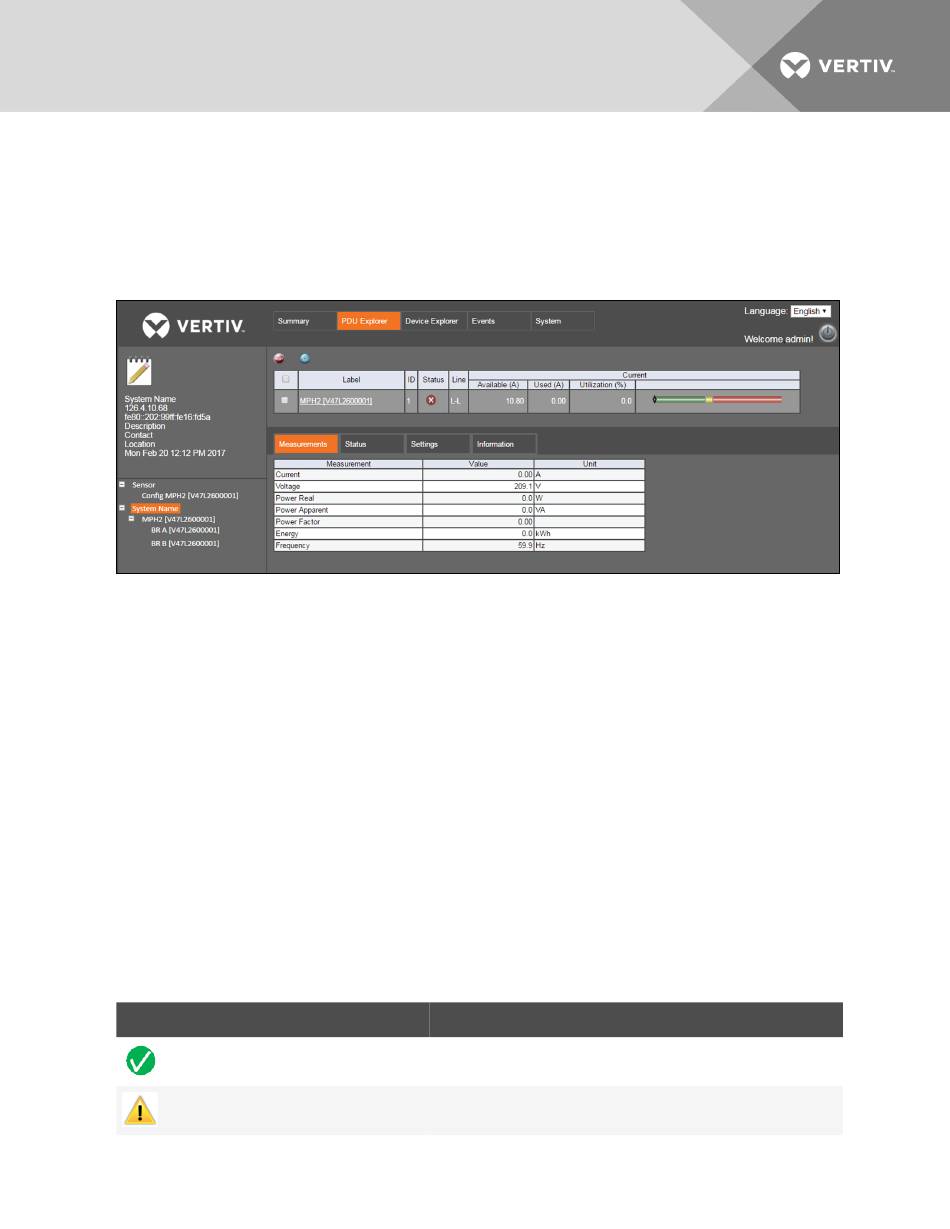

Abbildung 3.3 Registerkarte „PDU Explorer" – Beispiel
HINWEIS: Bei Einphasenmodellen mit einer neutralen Verbindung wird auf der Registerkarte „Status"
der Status „Neutral OK" angezeigt. Ein roter Kreis mit einem weißen X zeigt an, dass die Leitungs- und
neutralen Verbindungen an der Anschlussdose des Rack-PDU-Steckers oder stromaufwärts an der
PDU vertauscht sind.
3.4.1 Measurements (Messgrößen)
Auf der Registerkarte „Measurements" (Messgrößen) im PDU-Explorer werden verfügbare Daten für die
Rack-PDU, Verzweigung oder Anschlussdose angezeigt. Auf der Registerkarte „Measurements" werden
folgende Informationen für alle drei Ebenen angezeigt: Stromstärke, Spannung, Wirkleistung,
Scheinleistung, Leistungsfaktor und Energie. Auf der Verzweigungs- und Anschlussdosenebene wird
auch der Scheitelfaktor angezeigt.
3.4.2 Status
Auf der Registerkarte „Status" im PDU-Explorer-Fenster wird der Status der Rack-PDU, Verzweigung oder
Anschlussdose angezeigt. Für alle drei Ebenen werden die Statusangaben für „Over Current"
(Überstrom), „Under Current" (Unterstrom) und „Hardware OK" angezeigt. Auf der Verzweigungsebene
werden außerdem die Statusangaben für „Under Voltage" (Unterspannung) und „Breaker Closed"
(Leistungsschalter geschlossen) und auf der PDU-Ebene für „Under Voltage" und „Neutral OK" angezeigt.
Abbildung 3.4 Symbole im PDU-Explorer – Beschreibungen
SYMBOL
Vertiv | RPC2™-Kommunikationsmodul – Installations- und Benutzerhandbuch |
BEDINGUNG
Normal
Warnung
15
