4.4.1 PDU-Ebene
Wählen Sie eine PDU-Nummer in der unteren linken Ecke aus, um sie zu markieren. Auf dem Bildschirm
werden Informationen für die ausgewählte PDU angezeigt. Die folgende Abbildung zeigt Beispieldaten für
PDU 1, eine von zwei PDUs, die mit der BDM-Einheit kommunizieren. Die PDU-Ansicht zeigt Informationen,
die am PDU-Eingangspunkt für jede der drei Eingangsphasen erfasst werden: L1, L2 und L3. Es können
bis zu drei Phasen verwendet werden.

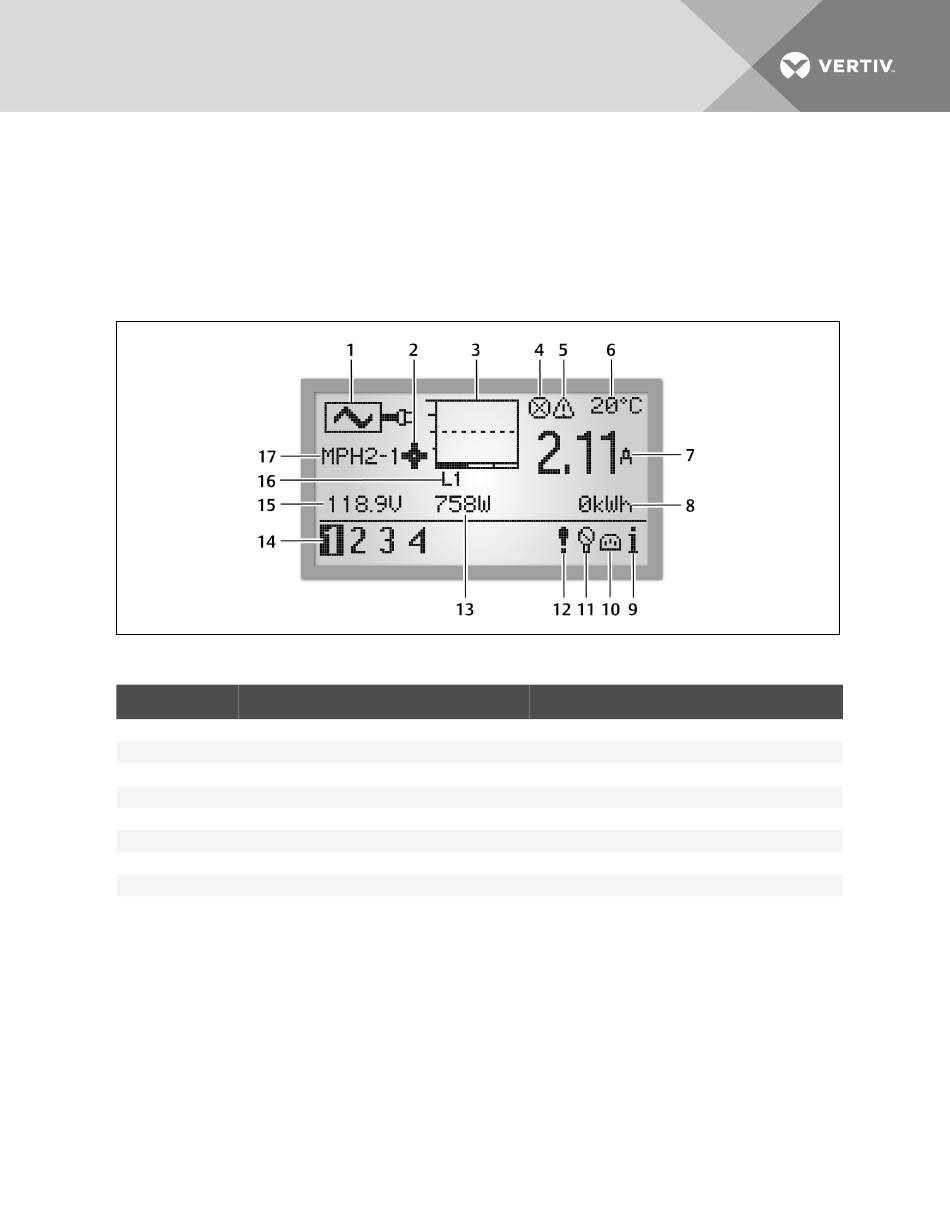

Abbildung 4.5 Ansicht auf PDU-Ebene
Tabelle 4.4 Ansicht auf PDU-Ebene – Beschreibungen
ELEMENT
1
2
3
4
5
6
7
8
HINWEIS: Auf der PDU-Ebene zeigt das BDM-Gerät die Temperatur in Celsius oder Fahrenheit, wenn
ein Temperatursensor angeschlossen ist.
HINWEIS: Die ID der Einheit ist immer 1, wenn das Gerät an eine einzelne Rack-PDU angeschlossen ist.
Beim Anschluss an ein Rack-PDU-Array werden alle Einheiten (bis zu vier) angezeigt.
Vertiv | RPC2™-Kommunikationsmodul – Installations- und Benutzerhandbuch |
BESCHREIBUNG
Informationssymbol für die gemessene Eingangsebene
Konfigurationsrad
Balkendiagramm für Eingangsstrom
Aktiver Alarm
Aktive Warnung
Temperatur
Strom
Energie
ELEMENT
BESCHREIBUNG
9
Informationssymbol
10
Anschlussdosen-Symbol
11
Sensorsymbol
12
Alarmsymbol
13
Wirkleistung (Watt)
14
ID der Einheit
15
Spannung
16
Phase (Spannung)
17
Kennung der Einheit
49
