2.1.1 Benötigte Kabel
Die folgenden Kabel sind nicht im Lieferumfang enthalten, aber erforderlich für die ordnungsgemäße
Funktion des RPC2-Kommunikationsmoduls:
•
RJ45-Kabel für die Verbindung mit dem seriellen Port
•
Für die Verbindung mit Avocent™-Einheiten wird ein RJ45/DB9F-Adapter o. Ä. benötigt
•
RJ45-CAT5E- oder -CAT6-Ethernet-Kabel für die Verbindung mit dem Netzwerkport
•
RJ45-CAT5-Ethernet-Kabel (oder besser) für die Verbindung mit dem Link-Port
HINWEIS: Liebert 1-Wire-Sensoren und die lokale Display-Einheit RPC BDM werden mit den
zugehörigen Kabeln geliefert.
Installation eines RPC2-Kommunikationsmoduls am Standort
Setzen Sie das RPC2-Kommunikationsmodul in den Kartensteckplatz der Rack-PDU ein. Befestigen Sie
das Modul mit den unverlierbaren Flügelschrauben.
2.2 Ports des RPC2-Kommunikationsmoduls
Das Modul hat sechs Ports, die mit Symbolen gekennzeichnet sind. Die folgende Abbildung zeigt die
einzelnen Ports mit dem zugehörigen Symbol unter jedem Port.

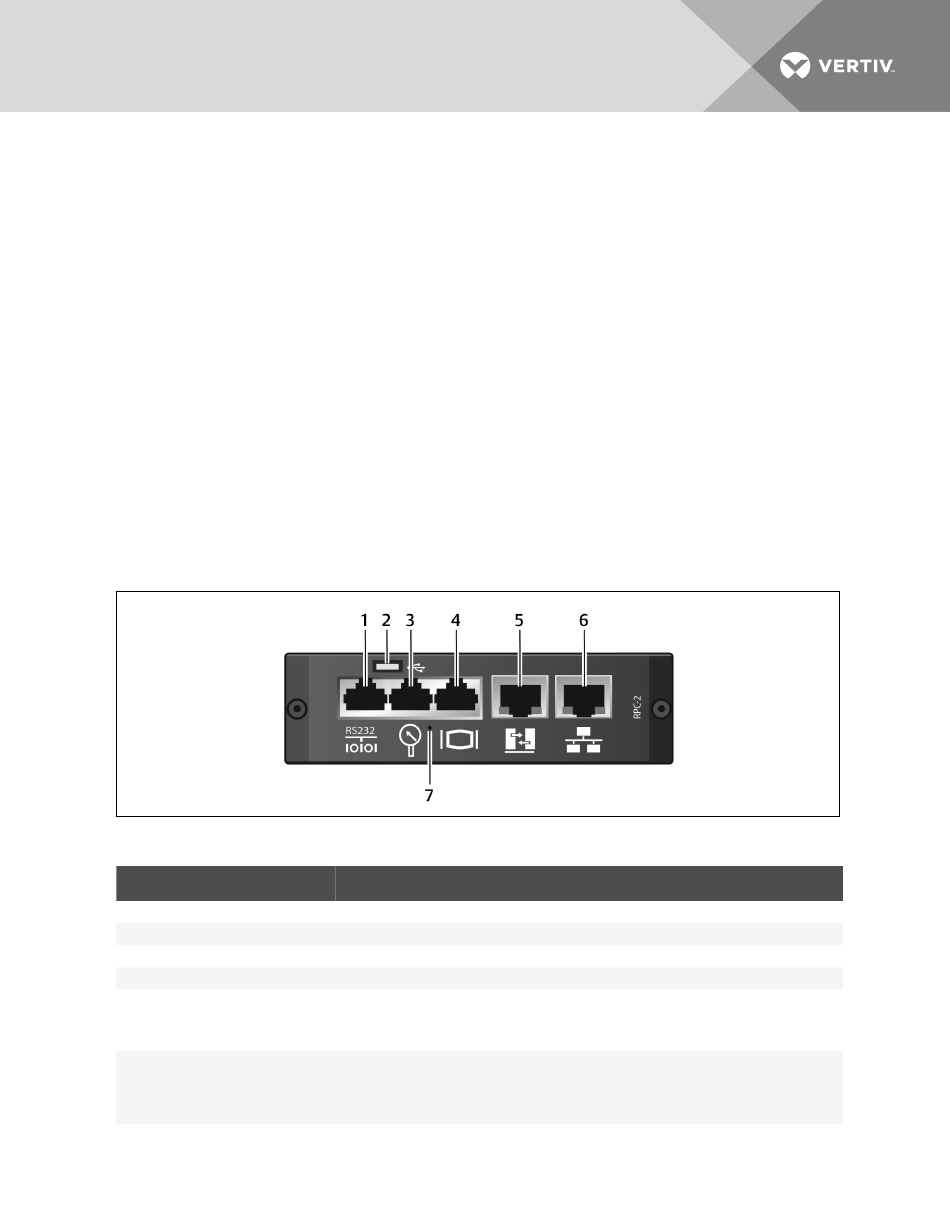

Abbildung 2.2 Ports des RPC2-Kommunikationsmoduls
Tabelle 2.2 Ports des RPC2-Kommunikationsmoduls – Beschreibungen
ELEMENT
PORT
1
Seriell
2
USB-Micro-AB
3
Sensor
4
Display
5
Link
6
Netzwerk
7
Öffnung für die Reset-Taste
Vertiv | RPC2™-Kommunikationsmodul – Installations- und Benutzerhandbuch |
BESCHREIBUNG
Für die serielle RS232-Kommunikation über die CLI-Befehlszeile (Command Line Interface)
Für USB-Anwendungen
Für den Anschluss von optionalem Sensorzubehör
Für den Anschluss des RPC BDM (Basic Display Module)
Verwendung:
•
Lokale Konfiguration durch Verbindung mit einem Computer
•
Erstellung eines Rack-PDU-Arrays durch den Anschluss zusätzlicher Rack-PDUs
Verwendung:
•
Anschluss an ein LAN (Local Area Network) über ein Ethernet-Kabel (nicht im
Lieferumfang enthalten)
•
Erstellen eines Rack-PDU-Arrays durch den Anschluss zusätzlicher Rack-PDUs
Wird für den Neustart oder das Zurücksetzen des Moduls auf die Werkseinstellungen verwendet
