HINWEIS: Zum Erstellen eines Rack-PDU-Arrays müssen die MPH2-Rack-PDUs und die
angeschlossenen Geräte weder neu gestartet noch ausgeschaltet werden. Der Grad der Überwachung
und Steuerung hängt vom Modell der Rack-PDU ab.
So richten Sie ein Rack-PDU-Array ein:
1.
Melden Sie sich mit den erforderlichen Zugriffsrechten an.
2. Schließen Sie ein Ethernet-Kabel von einem Computer oder Netzwerk-Switch an den
Netzwerkport des Master-RPC2-Kommunikationsmoduls an.
3. Schließen Sie ein Ethernet-Kabel an den Link-Port des Master-RPC2-Kommunikationsmoduls
an.
4. Schließen Sie das andere Ende des Ethernet-Kabels an den Netzwerkport eines Slave-RPC2-
Kommunikationsmoduls einer zweiten MPH2 an. Dieses RPC2-Modul ist eine nebengeordnete
Einheit, auf die über das Master-RPC2-Modul zugegriffen werden kann.
HINWEIS: Das mit dem LAN verbundene RPC2-Modul ist das Master-Modul und wird im Rack-PDU-
Array zuerst platziert.
5. Das zweite RPC2-Kommunikationsmodul erkennt die Verbindungen automatisch und wird als
nebengeordnete Einheit erkannt.
HINWEIS: Wenn die Reihenfolge der nebengeordneten Einheiten geändert werden muss, trennen Sie
die Kabel für 30 Sekunden ab und schließen Sie die Einheiten dann in der gewünschten Reihenfolge
wieder an. Sie müssen das Modul nicht neu starten oder aus- und wieder einschalten.
6. Schließen Sie weitere RPC2-Kommunikationsmodule an, wie in der nachstehenden Abbildung
gezeigt. Das Ethernet-Kabel verbindet den Link-Port eines RPC2-Moduls, das dem Array
hinzugefügt wurde, mit dem Netzwerkport des nächsten Moduls. Jedes neu hinzugefügte
Modul wird als die nächste nebengeordnete Einheit erkannt.

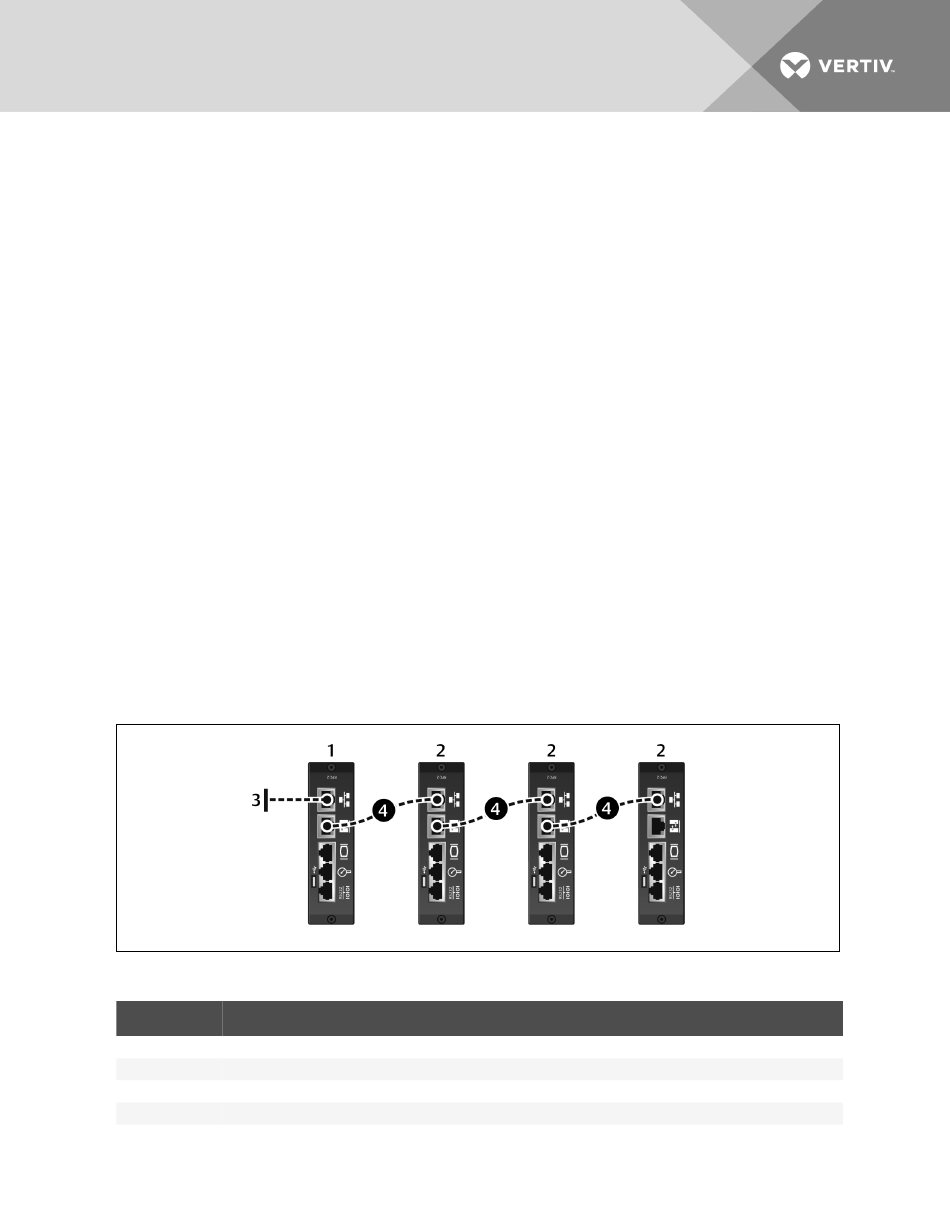

Abbildung 2.4 Beispiel eines Rack-PDU-Arrays
Tabelle 2.4 Beispiel eines Rack-PDU-Arrays – Beschreibungen
ELEMENT
1
RPC2-Kommunikationsmodul in Master-Rack-PDU
2
RPC2-Kommunikationsmodule in nebengeordneten Rack-PDUs
3
Netzwerkverbindung
4
Ethernet-Kabel zwischen Link-Port und Netzwerkport zur Verbindung der Rack-PDUs
Vertiv | RPC2™-Kommunikationsmodul – Installations- und Benutzerhandbuch |
BESCHREIBUNG
6
