Rack-PDUs verwendet werden. Das Gerät kann wahlweise zur senkrechten oder waagerechten Anzeige
gedreht werden.
4.4 Betrieb des RPC BDM
Die hierarchische Struktur des PDU-Explorers bietet drei Ebenen für die Anzeige der Rack-PDU-Daten:
PDU, Verzweigung und Anschlussdose. Die PDU-Ebene ist die Standardansicht.

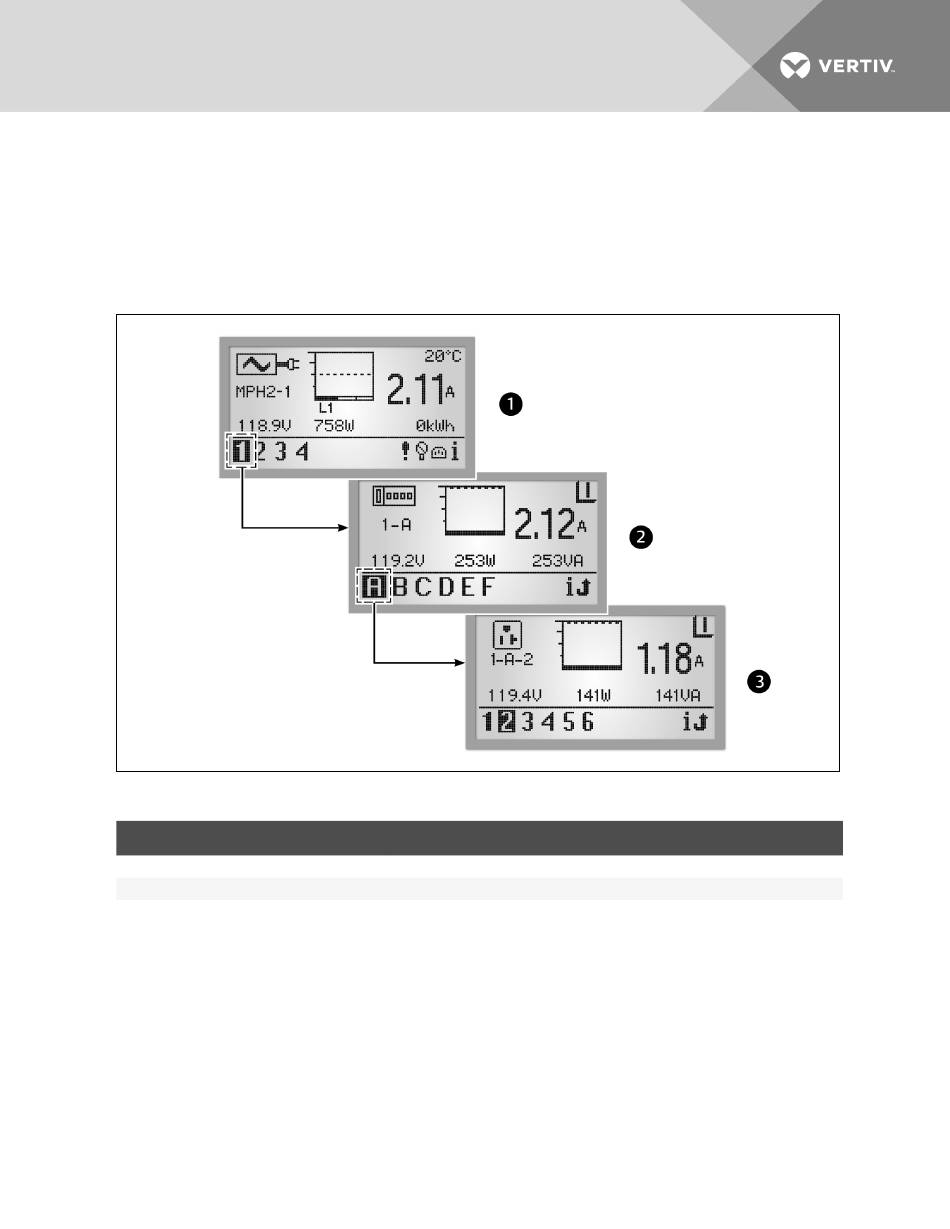

Abbildung 4.4 BDM-Hierarchie
Tabelle 4.3 BDM-Hierarchie – Beschreibungen
ELEMENT
1
2
3
Das Symbol oben links auf dem Bildschirm gibt den Komponententyp an – PDU, Verzweigung oder
Anschlussdose. Die hervorgehobene ID-Nummer in der unteren linken Ecke gibt an, welche Komponente
derzeit angezeigt wird, zum Beispiel PDU 1, Verzweigung A, Anschlussdose 5. Die ausgewählte
Komponente blinkt, während die zugehörigen Daten angezeigt werden.
Folgende Daten werden für eine Komponente angezeigt: ein Balkendiagramm, die Amperezahl und der
Status (V, W, VA für Verzweigungen/Anschlussdosen). Unten rechts auf jedem Bildschirm befinden sich
Navigationsschaltflächen. Wenn das Auftreten eines Ereignisses erkannt wird, wechselt das Display in die
PDU-Ansicht und ein Symbol für aktive Ereignisse wird in der unteren rechten Ecke angezeigt.
Vertiv | RPC2™-Kommunikationsmodul – Installations- und Benutzerhandbuch |
BESCHREIBUNG
PDU-Ebene
Verzweigungsebene
Anschlussdosenebene
48
