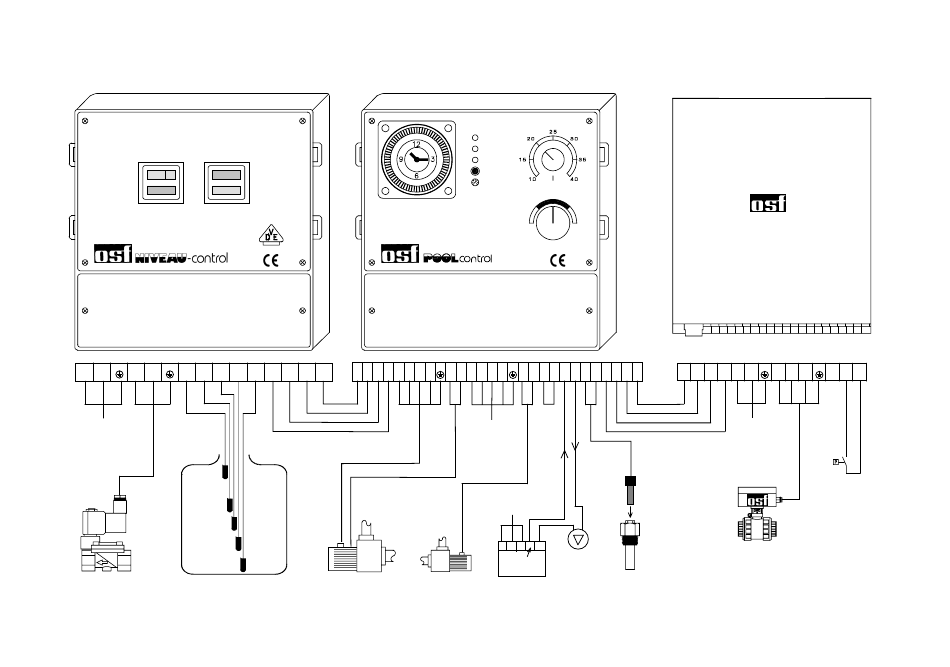

Kombination PC-400-ES mit NR-12-TRS-2 und Eurotronik-10

Auffangbehältersteuerung
NR-12-TRS-2
Aus/Ein 0 l
Wasserzulauf
NR-12-TRS-2
L1
N U1 N 8 5 6 7
Netz 230V
1/N/PE
Elektroden
Magnetventil 230V Auffangbehälter
Bedienungsanleitung PC-400-ES
Wassermangel
Filterpumpe
Filterzeit
W
4 14 13 12 11 11 12 13 14 U1 V1 1 N
Wicklungsschutz
Filterpumpe Heizungspumpe
Seite: 5
Temperatur °C
Heizen
Filtern
Störung
Entriegelung
Motorschutz
Aus
0-8A
Automatic
Aus/0
Manual
PC-400-ES
W W
SKSK L1 L2 L3 N U2 N Th Th D D 15 16 2 3 4 5
Netz 400V
3/N/PE
Netz 230V
1/N/PE
N
Dosier-
Ausgang
pumpe
Pumpe
Dosiertechnik Temperaturfühler
EUROTRONIK-10
5 4 3 2 L1 N U2 U3 N 10 11
Netz 230V
1/N/PE
Druckschalter
Stellantrieb
Geöffnet bei "Rückspülen und "Klarspülen",
geschlossen bei "Filtern"
