Aufbau- und Funktionsbeschreibung

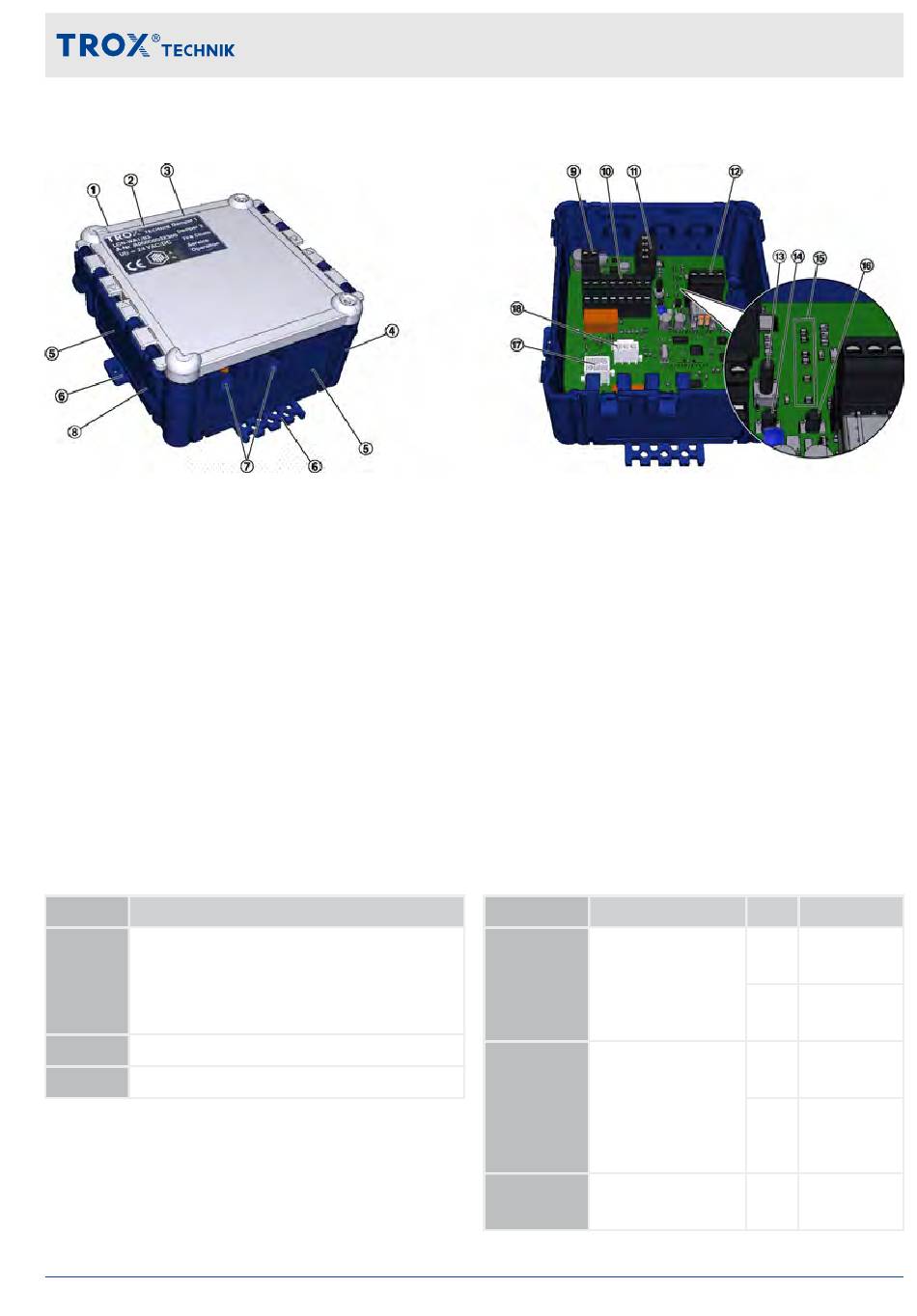

Abb. 1: Funktionsmodul MB-BAC-WA1/2
①
Deckel
②
Typenschild
③
Legende der LED-Anzeigen (⑮)
④
Gehäuse
⑤
Entnehmbare Seitenteile
⑥
Befestigungslaschen
⑦
Leitungseinführung für Antrieb
⑧
Deckelbefestigung
⑨
Klemmenblock Relais FireChain
Taster auf der Grundplatine
Taster
Funktion
Test
Klappenfunktionstest wird ausgeführt: Klappe
fährt von der Normal-Position in die Fire-Posi-
tion und danach wieder in die Normal-Posi-
tion.
Service
Senden der Neuron-ID zur Systemintegration
Reset
Neustart
TROXNETCOM Funktionsmodul MB-BAC-WA1/2
Aufbau- und Funktionsbeschreibung
⑩
Klemmenblock zur Verdrahtung einer zweiten
BSK mittels Anschlussmodule WA1/B3-AD
oder WA1/B3-AD230
⑪
Klemmenblock Versorgungsspannung Ein-
gang/Ausgang
⑫
Klemmenblock EIA-485-Netzwerk
⑬
Test-Taster
⑭
Service-Taster
⑮
LED-Anzeigen
⑯
Reset-Taster
⑰
Stecksockel für Endschalter des Antriebes
der Brandschutzklappe
⑱
Stecksockel für Versorgungsspannung des
Antriebes der Brandschutzklappe
LED-Anzeigen auf der Grundplatine
Anzeige
Beschreibung
Damper 1
Wechsler-Relais für
Brandschutzklappe 1
Damper 2
Schließer-Relais für
Brandschutzklappe 2
(über Anschluss-
modul WA1/B3-AD
oder WA1/B3-AD230
FireChain
Schließer-Relais
FireChain
LED
Zustand
grün
Relais
geöffnet
rot
Relais
geschlossen
grün
Relais
geöffnet
rot
Relais
geschlossen
gelb
Relais
geschlossen
