5

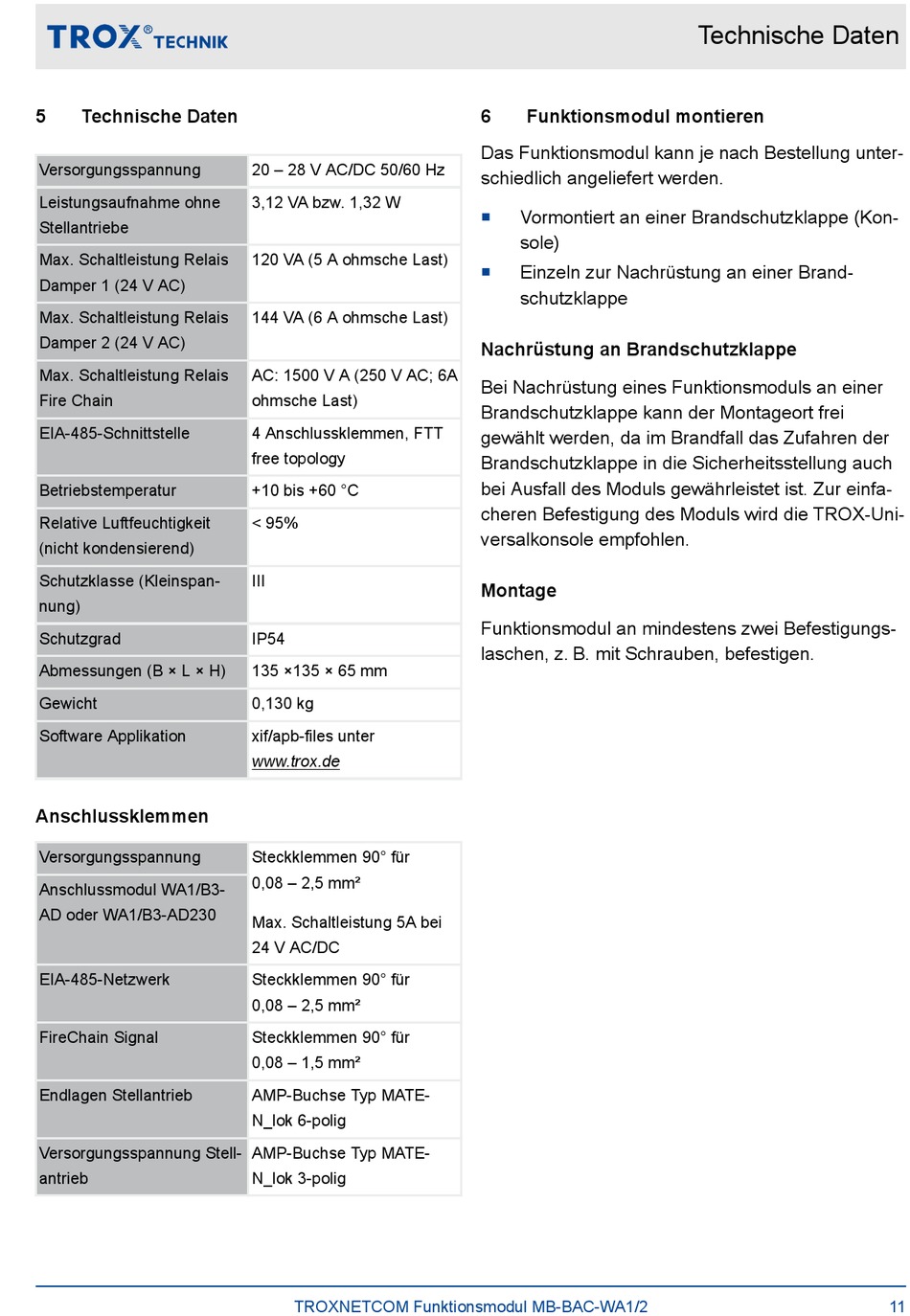

Technische Daten
Versorgungsspannung
Leistungsaufnahme ohne
Stellantriebe
Max. Schaltleistung Relais
Damper 1 (24 V AC)
Max. Schaltleistung Relais
Damper 2 (24 V AC)
Max. Schaltleistung Relais
Fire Chain
EIA-485-Schnittstelle
Betriebstemperatur
Relative Luftfeuchtigkeit
(nicht kondensierend)
Schutzklasse (Kleinspan-
nung)
Schutzgrad
Abmessungen (B × L × H)
Gewicht
Software Applikation
Anschlussklemmen
Versorgungsspannung
Anschlussmodul WA1/B3-
AD oder WA1/B3-AD230
EIA-485-Netzwerk
FireChain Signal
Endlagen Stellantrieb
Versorgungsspannung Stell-
antrieb
20 – 28 V AC/DC 50/60 Hz
3,12 VA bzw. 1,32 W
120 VA (5 A ohmsche Last)
144 VA (6 A ohmsche Last)
AC: 1500 V A (250 V AC; 6A
ohmsche Last)
4 Anschlussklemmen, FTT
free topology
+10 bis +60 °C
< 95%
III
IP54
135 ×135 × 65 mm
0,130 kg
xif/apb-files unter
www.trox.de
Steckklemmen 90° für
0,08 – 2,5 mm²
Max. Schaltleistung 5A bei
24 V AC/DC
Steckklemmen 90° für
0,08 – 2,5 mm²
Steckklemmen 90° für
0,08 – 1,5 mm²
AMP-Buchse Typ MATE-
N_lok 6-polig
AMP-Buchse Typ MATE-
N_lok 3-polig
TROXNETCOM Funktionsmodul MB-BAC-WA1/2
6
Funktionsmodul montieren
Das Funktionsmodul kann je nach Bestellung unter-
schiedlich angeliefert werden.
Vormontiert an einer Brandschutzklappe (Kon-
sole)
Einzeln zur Nachrüstung an einer Brand-
schutzklappe
Nachrüstung an Brandschutzklappe
Bei Nachrüstung eines Funktionsmoduls an einer
Brandschutzklappe kann der Montageort frei
gewählt werden, da im Brandfall das Zufahren der
Brandschutzklappe in die Sicherheitsstellung auch
bei Ausfall des Moduls gewährleistet ist. Zur einfa-
cheren Befestigung des Moduls wird die TROX-Uni-
versalkonsole empfohlen.
Montage
Funktionsmodul an mindestens zwei Befestigungs-
laschen, z. B. mit Schrauben, befestigen.
Technische Daten
