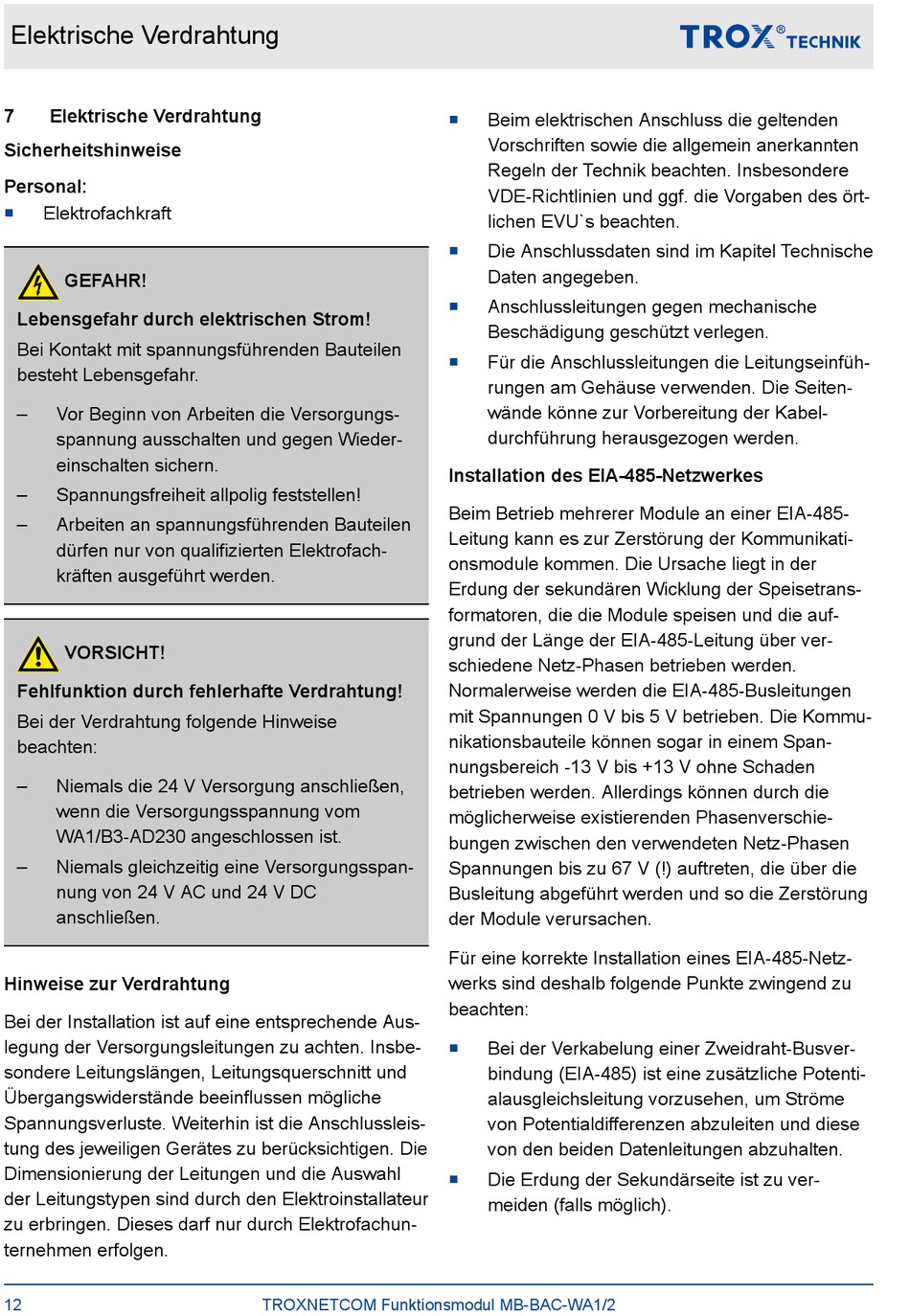

Elektrische Verdrahtung
7
Elektrische Verdrahtung
Sicherheitshinweise
Personal:
Elektrofachkraft
GEFAHR!
Lebensgefahr durch elektrischen Strom!
Bei Kontakt mit spannungsführenden Bauteilen
besteht Lebensgefahr.
–
Vor Beginn von Arbeiten die Versorgungs-
spannung ausschalten und gegen Wieder-
einschalten sichern.
–
Spannungsfreiheit allpolig feststellen!
–
Arbeiten an spannungsführenden Bauteilen
dürfen nur von qualifizierten Elektrofach-
kräften ausgeführt werden.
VORSICHT!
Fehlfunktion durch fehlerhafte Verdrahtung!
Bei der Verdrahtung folgende Hinweise
beachten:
–
Niemals die 24 V Versorgung anschließen,
wenn die Versorgungsspannung vom
WA1/B3-AD230 angeschlossen ist.
–
Niemals gleichzeitig eine Versorgungsspan-
nung von 24 V AC und 24 V DC
anschließen.
Hinweise zur Verdrahtung
Bei der Installation ist auf eine entsprechende Aus-
legung der Versorgungsleitungen zu achten. Insbe-
sondere Leitungslängen, Leitungsquerschnitt und
Übergangswiderstände beeinflussen mögliche
Spannungsverluste. Weiterhin ist die Anschlussleis-
tung des jeweiligen Gerätes zu berücksichtigen. Die
Dimensionierung der Leitungen und die Auswahl
der Leitungstypen sind durch den Elektroinstallateur
zu erbringen. Dieses darf nur durch Elektrofachun-
ternehmen erfolgen.
12
TROXNETCOM Funktionsmodul MB-BAC-WA1/2
Beim elektrischen Anschluss die geltenden
Vorschriften sowie die allgemein anerkannten
Regeln der Technik beachten. Insbesondere
VDE-Richtlinien und ggf. die Vorgaben des ört-
lichen EVU`s beachten.
Die Anschlussdaten sind im Kapitel Technische
Daten angegeben.
Anschlussleitungen gegen mechanische
Beschädigung geschützt verlegen.
Für die Anschlussleitungen die Leitungseinfüh-
rungen am Gehäuse verwenden. Die Seiten-
wände könne zur Vorbereitung der Kabel-
durchführung herausgezogen werden.
Installation des EIA-485-Netzwerkes
Beim Betrieb mehrerer Module an einer EIA-485-
Leitung kann es zur Zerstörung der Kommunikati-
onsmodule kommen. Die Ursache liegt in der
Erdung der sekundären Wicklung der Speisetrans-
formatoren, die die Module speisen und die auf-
grund der Länge der EIA-485-Leitung über ver-
schiedene Netz-Phasen betrieben werden.
Normalerweise werden die EIA-485-Busleitungen
mit Spannungen 0 V bis 5 V betrieben. Die Kommu-
nikationsbauteile können sogar in einem Span-
nungsbereich -13 V bis +13 V ohne Schaden
betrieben werden. Allerdings können durch die
möglicherweise existierenden Phasenverschie-
bungen zwischen den verwendeten Netz-Phasen
Spannungen bis zu 67 V (!) auftreten, die über die
Busleitung abgeführt werden und so die Zerstörung
der Module verursachen.
Für eine korrekte Installation eines EIA-485-Netz-
werks sind deshalb folgende Punkte zwingend zu
beachten:
Bei der Verkabelung einer Zweidraht-Busver-
bindung (EIA-485) ist eine zusätzliche Potenti-
alausgleichsleitung vorzusehen, um Ströme
von Potentialdifferenzen abzuleiten und diese
von den beiden Datenleitungen abzuhalten.
Die Erdung der Sekundärseite ist zu ver-
meiden (falls möglich).
