8
Funktionsmodul in Betrieb nehmen
Konfiguration
Vor dem Betrieb als BACnet- oder Modbus-Schnitt-
stelle muss das MB-BAC-WA1/2 an den Einsatzbe-
reich angepasst werden. Dies wird mittels, der auf
der Platine befindlichen Konfigurationsschalter
durchgeführt.

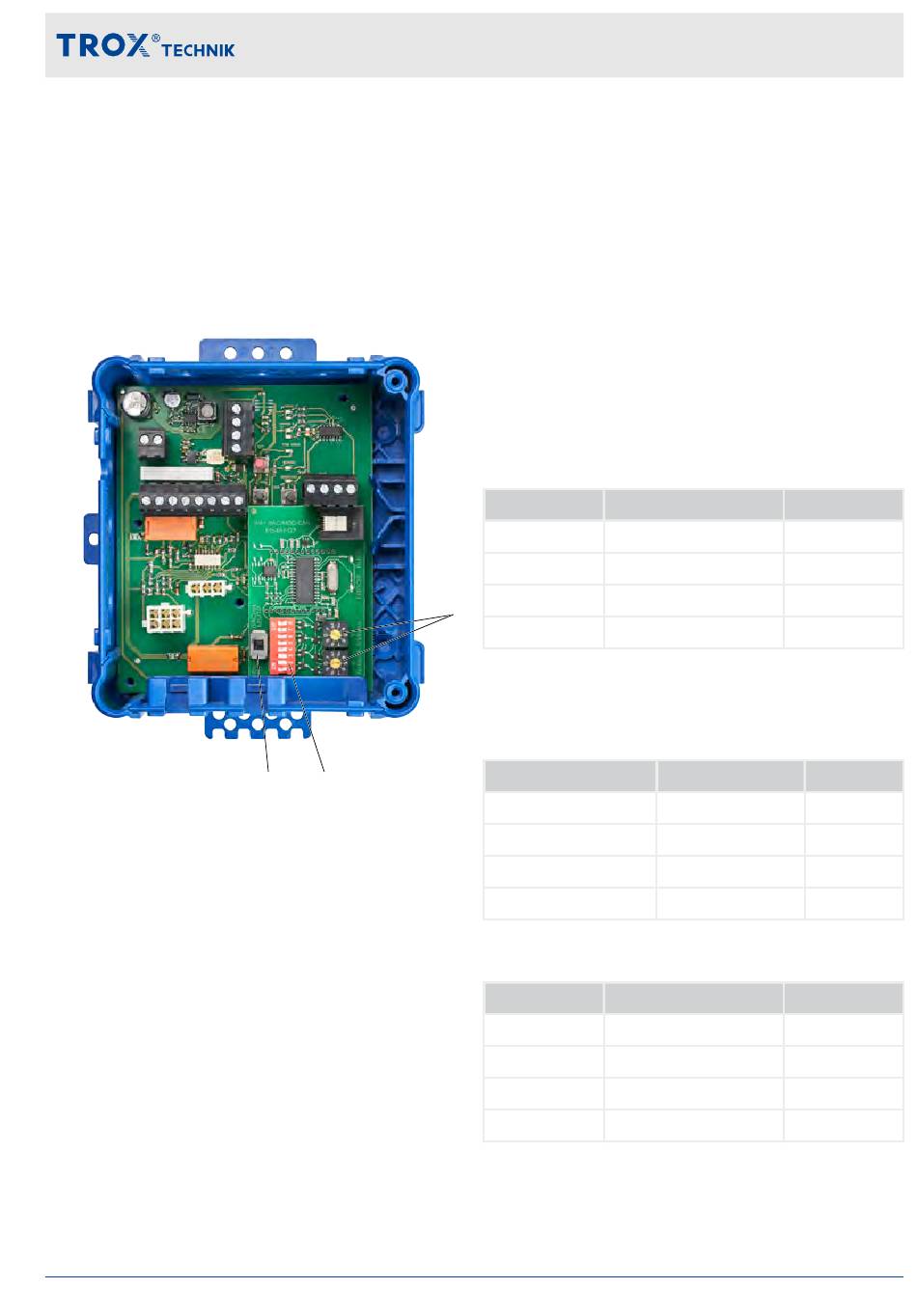

Abb. 7: MB-BAC-WA1/2
1
Einstellung der Netzwerk-Teilnehmeradresse
Einstellbereich 01 – 99
2
Einstellung der Kommunikationsparameter
3
Einstellung des Schnittstellenprotokolls
BACNet MS/TP oder Modbus RTU
Protokolltyp einstellen
Mit dem Schiebeschalter kann zwischen BACnet
MS/TP und Modbus RTU Protokoll gewählt werden.
Beim Umschalten wird das Gerät nach etwa 1s
rückgesetzt und neu initialisiert.
③
②
TROXNETCOM Funktionsmodul MB-BAC-WA1/2
Funktionsmodul in Betrieb nehmen
Netzwerkadresse einstellen
Mit den zwei Adresskodierungschaltern X und Y
kann eine Netzwerkadresse im Bereich von 01 bis
99 eingestellt werden. Die Adresse 00 ist für Broad-
cast-Betrieb reserviert. Maximal können in einem
Netzwerksegment 32 Geräte (Netzwerkadressen)
verwendet werden. Für jedes Gerät muss eine ein-
deutige Netzwerkadresse eingestellt werden. Beim
Umschalten wird das Gerät nach etwa 1s rückge-
setzt und neu initialisiert.
Einstellung für BACnet
Übertragungsgeschwindigkeit
BACnet
S2
9600 Baud
Off
19200 Baud
On
38400 Baud
Off
①
76800 Baud
On
Einstellung für Modbus
Übertragungsgeschwindigkeit
Modbus
9600 Baud
19200 Baud
38400 Baud
57600 Baud
Einstellung der Parität (Parity)
Parity
S5
None
Off
None
On
Odd
Off
Even
On
S3
Off
Off
On
ON
S2
S3
Off
Off
On
Off
Off
On
On
ON
S6
Off
Off
On
ON
17
