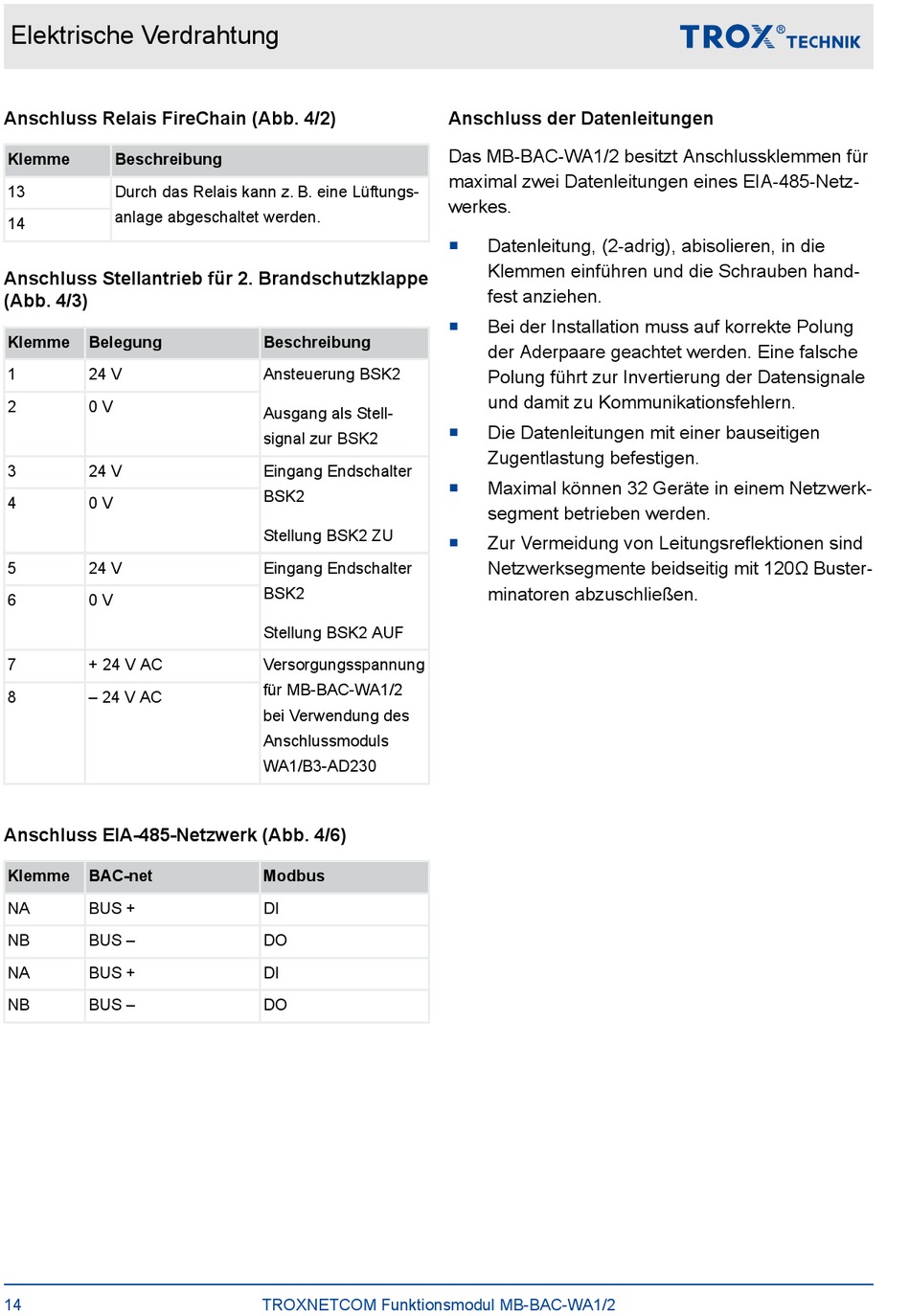

Elektrische Verdrahtung
Anschluss Relais FireChain (Abb. 4/2)
Klemme
Beschreibung
13
Durch das Relais kann z. B. eine Lüftungs-
anlage abgeschaltet werden.
14
Anschluss Stellantrieb für 2. Brandschutzklappe
(Abb. 4/3)
Klemme
Belegung
1
24 V
2
0 V
3
24 V
4
0 V
5
24 V
6
0 V
7
+ 24 V AC
8
– 24 V AC
Anschluss EIA-485-Netzwerk (Abb. 4/6)
Klemme
BAC-net
NA
BUS +
NB
BUS –
NA
BUS +
NB
BUS –
14
Beschreibung
Ansteuerung BSK2
Ausgang als Stell-
signal zur BSK2
Eingang Endschalter
BSK2
Stellung BSK2 ZU
Eingang Endschalter
BSK2
Stellung BSK2 AUF
Versorgungsspannung
für MB-BAC-WA1/2
bei Verwendung des
Anschlussmoduls
WA1/B3-AD230
Modbus
DI
DO
DI
DO
TROXNETCOM Funktionsmodul MB-BAC-WA1/2
Anschluss der Datenleitungen
Das MB-BAC-WA1/2 besitzt Anschlussklemmen für
maximal zwei Datenleitungen eines EIA-485-Netz-
werkes.
Datenleitung, (2-adrig), abisolieren, in die
Klemmen einführen und die Schrauben hand-
fest anziehen.
Bei der Installation muss auf korrekte Polung
der Aderpaare geachtet werden. Eine falsche
Polung führt zur Invertierung der Datensignale
und damit zu Kommunikationsfehlern.
Die Datenleitungen mit einer bauseitigen
Zugentlastung befestigen.
Maximal können 32 Geräte in einem Netzwerk-
segment betrieben werden.
Zur Vermeidung von Leitungsreflektionen sind
Netzwerksegmente beidseitig mit 120Ω Buster-
minatoren abzuschließen.
