Aufbau- und Funktionsbeschreibung
Anzeige
Beschreibung
Service
Betriebszustandsan-
zeigen
Operation
Funktionsbeschreibung
Das Funktionsmodul MB-BAC-WA1/2 dient zur
Überwachung und Ansteuerung von motorisch aus-
gerüsteten Brandschutzklappen in einem EIA-485-
Netzwerk. Grundsätzlich können über den MB-
BAC-WA1/2 zwei Brandschutzklappen verwaltet
werden. Zur Anbindung einer zweiten Brandschutz-
klappe können die Anschlussmodule WA1/B3-AD
oder WA1/B3-AD230 verwendet werden. Die Eig-
nung für die Verwendung bei Entrauchungsklappen
ist nicht nachgewiesen.

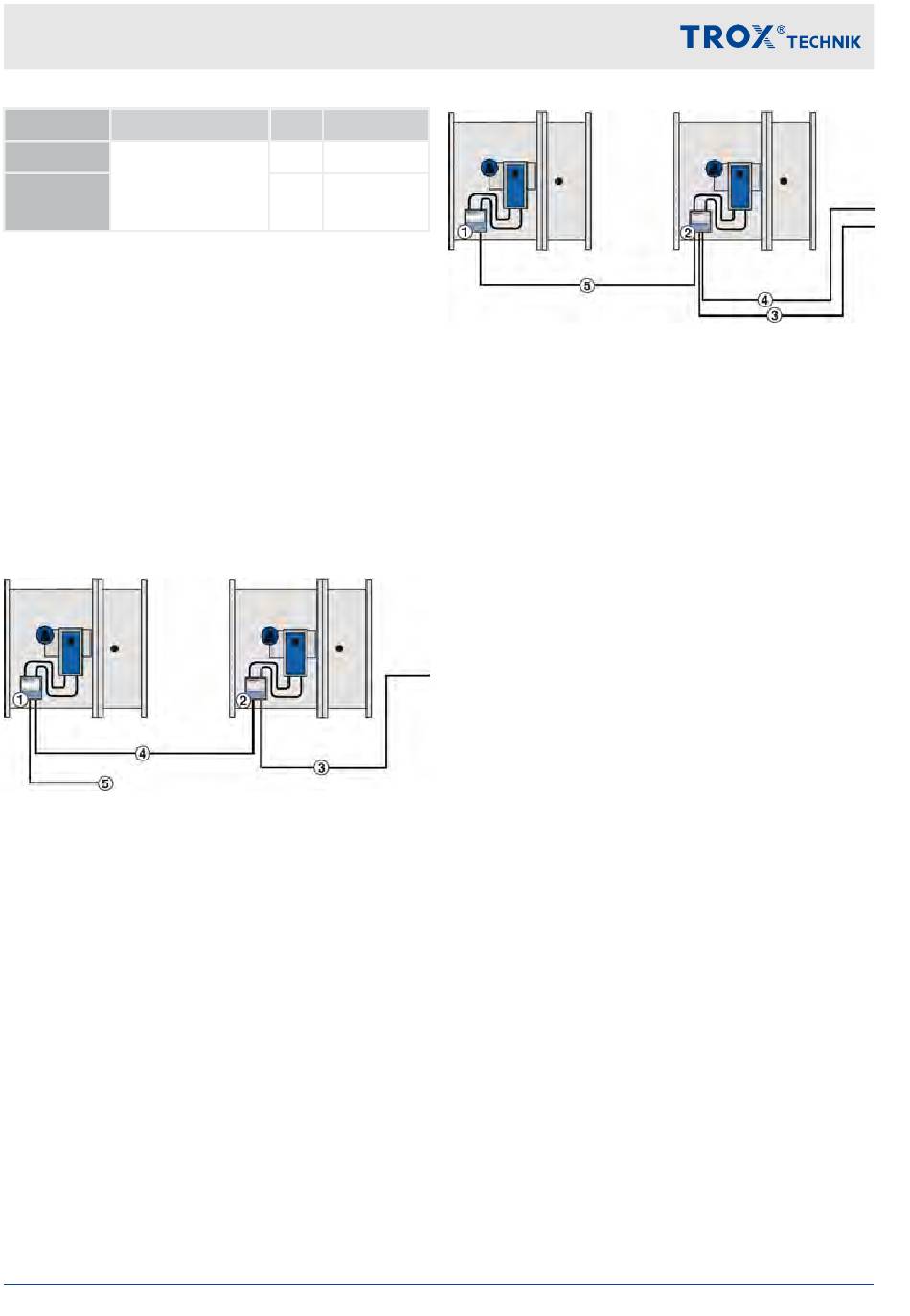

Abb. 2: Versorgungsspannung 230 V AC
①
WA1/B3-AD230 steckerfertig für Antriebe
24 V AC
②
MB-BAC-WA1/2 steckerfertig für Antriebe
24 V AC
③
EIA-485 FTT twisted pair
④
8-adriges Kabel
⑤
Versorgungsspannung 230 V AC
10
LED
Zustand
gelb
Status
grün
Betriebsbe-
reit
TROXNETCOM Funktionsmodul MB-BAC-WA1/2
Abb. 3: Versorgungsspannung 24 V AC
①
WA1/B3-AD
②
MB-BAC-WA1/2
③
Netzleitung 24 V AC
④
EIA-485 FTT twisted pair
⑤
6-adriges Kabel
Sicherheitsstellungen
Für den Fehlerfall sind entsprechend dem VDMA
Einheitsblatt 24200-1 „Automatisierte Brandschutz-
und Entrauchungssysteme-ABE" folgende Festle-
gungen getroffen:
BSK - Geschlossenstellung
EK
- Verharren in der letzten Position
