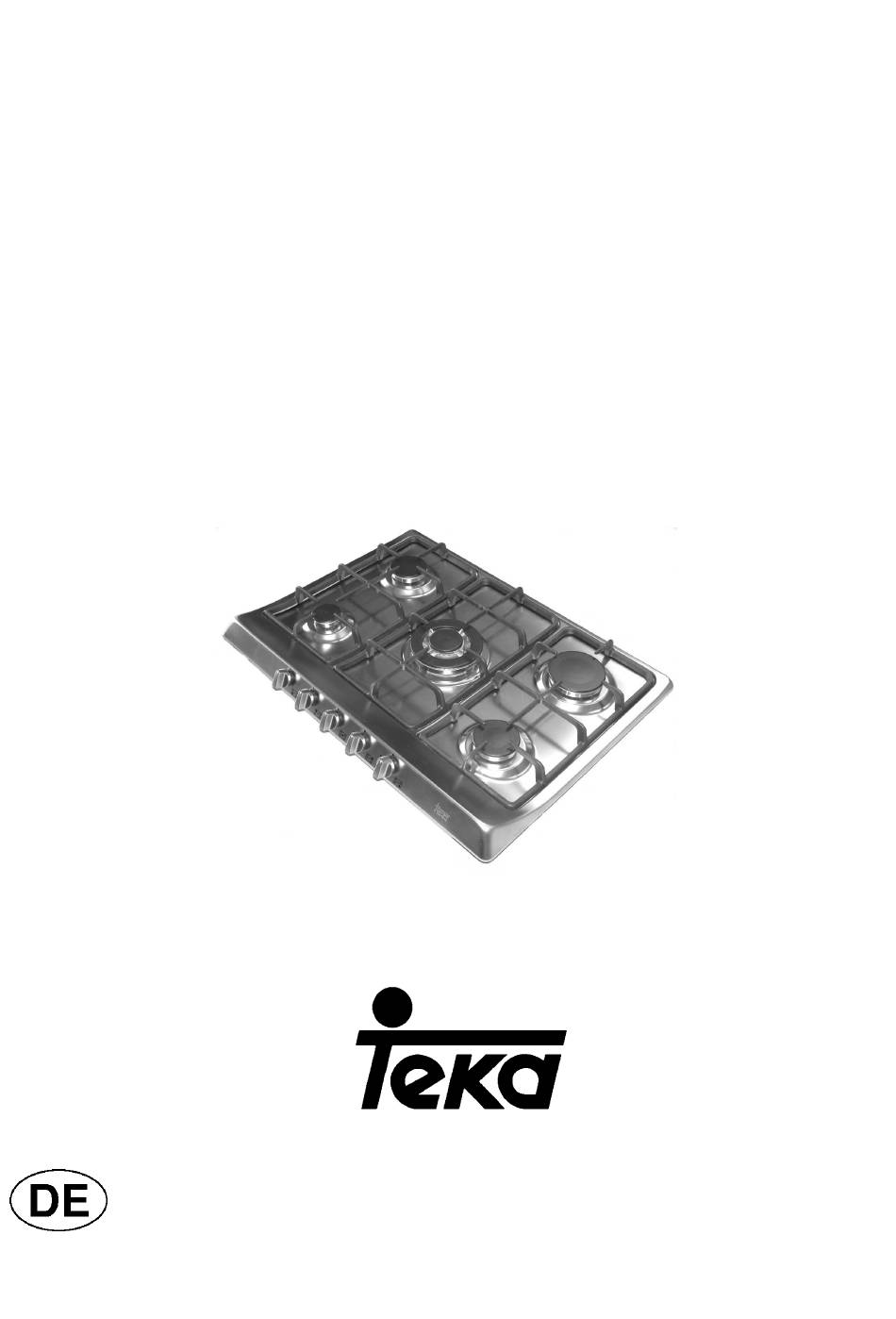

- Seite 1 Instruktionen für die Montage und Notizen für die Wartung EKS 680 GAS 5 - FLAM Instruktionshandbuch EKS 680 GAS 5 - FLAM COD. 04038DETK - 12.11.2008...

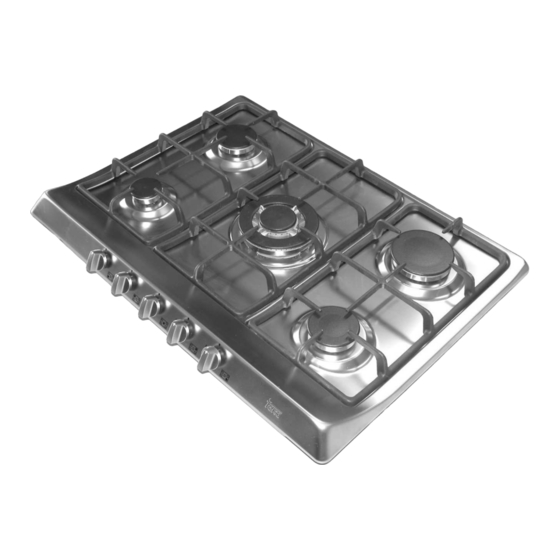

- Seite 2 BESCHREIBUNG DER KOCHFELDER AUSFÜHRUNG: EKS 680 GAS 5 - FLAM 1 Gasbrenner mit dreifachem Kranz mit 3100 W 2 Starkbrenner mit 2800 W 3 Normalbrenner hinten mit 1750 W 4 Hilfsbrenner mit 1000 W 5 Gitterrost aus emailliertem Stahl, 2 Kochstellen 6 Mittlerer stahlgitterost 7 Regulierungsschalter für den Gasbrenner Nr.
- Seite 3 GEBRAUCH 1) BRENNER Regulierungsschalter Minimalposition (kleine Flamme Abb. 1). Frontblende über jedem - Benützen Sie immer Töpfe/Pfannen mit Deckel. Regulierungsschalter ein Schema aufgedruckt, aus - Nur à fond plat Gefäße benutzen. dem man entnehmen kann, auf welchen Brenner sich der Schalter bezieht. Nachdem der Gashahn Brenner Leistung W Ø...
- Seite 4 GEBRAUCH Anmerkung: der Gebrauch eines Gaskochgerätes produziert in dem Raum, in dem es installiert ist, Wärme und Feuchtigkeit. Deswegen ist es unabdinglich, dass der Raum gut belüftet wird und dass die Öffnungen für die natürliche Luftzirkulation nicht versperrt oder blockiert sind (siehe Abb. 3). Zudem sollte ein mechanisches Luftreinigungsgerät (Dunstabzugshaube –...
- Seite 5 REINIGUNG ACHTUNG: - Überzeugen Sie sich, dass die runde bevor Sie irgendeine Reinigungsarbeit am Gerät emaillierte Brennkopfabdeckung “C” (Abb. 6) ausführen, ist dieses unbedingt von der Strom- korrekt auf dem Brennkopf aufsitzt. Die und Gaszufuhr zu trennen. Position korrekt, wenn Brennkopfabdeckung fest und stabil auf dem 2) ARBEITSPLATTE Brennkopf aufsitzt.
- Seite 6 INSTALLATION TECHNISCHE HINWEISE FÜR DEN 4) BEFESTIGUNG DER PLATTE INSTALLATEUR Das Kochfeld ist mit einer speziellen Dichtung ausgestattet, die das Eindringen von Flüssigkeiten in Die Installation, alle Einstellungsarbeiten, Umänderungen das Möbelteil verhindert. Um diese Dichtung korrekt und Instandhaltungsarbeiten, die in diesem Teil aufgeführt anzubringen, sind folgende Anweisungen strikt werden, dürfen ausschließlich von qualifiziertem Personal einzuhalten:...
- Seite 7 INSTALLATION WICHTGE INSTALLATIONSHINWEISE ACHTUNG: falls die Brenner des Kochfelds nicht mit einem Sicherheitsthermoelement Der Installateur wird darauf hingewiesen, dass ausgestattet sind, muss die Belüftungsöffnung eventuell vorhandene Seitenwände nicht die einen Mindestquerschnitt von 100 cm Höhe des Kochfelds überschreiten dürfen. aufweisen. Darüber hinaus müssen die rückwärtige Wand und die sich anschließenden Oberflächen einer 6) STANDORT UND BELÜFTUNG...
- Seite 8 INSTALLATION 7) GASANSCHLUSS o Durch einen Gummischlauch gemäß den Normen, mit einer Länge von mindestens 400 mm Bevor das Gerät angeschlossen wird, muss maximal 1500mm, einer man sich überzeugen, dass die Daten auf dem Sicherheitsschelle gemäß den Normen fest an an der Unterseite des Geräts angebrachten den Schlauchstutzen abgeschlossen wird.
- Seite 9 INSTALLATION 8) ELEKTRISCHER ANSCHLUSS Wenn der Anschluss direkt an das Stromnetz erfolgt: Der elektrische Anschluss muss gemäß den - installieren Sie zwischen Gerät und Stromnetz geltenden Normen gesetzlichen einen allpoligen, entsprechend Vorschriften durchgeführt werden. Geräteleistung bemessenen Trennschalter mit Bevor das Gerät angeschlossen wird, ist zu einer Mindestöffnung von 3 mm zwischen den überprüfen ob: Kontakten.
- Seite 10 EINSTELLUNGSARBEITEN Bevor irgendeine Einstellungsarbeit Überzeugen Sie sich, dass die Flamme nicht durchgeführt wird, ist das Gerät unbedingt vom ausgeht, wenn Sie schnell von der “Maximal” - zur Strom zu trennen. Nach den Einstellungs - oder “Minimal”-Position wechseln. Voreinstellungsarbeiten müssen die eventuell Selbstverständlich ist die oben aufgeführte vorhandenen Versiegelungen durch den Einstellungsarbeit...
- Seite 11 UMÄNDERUNGEN 10) AUSTAUSCH DER GASDÜSEN durch ein neues, dem verwendeten Gastyp entsprechenden Etikett ersetzen. Dieses Die Brenner sind für verschiedene Gastypen Etikett ist bereits im Verpackungsumschlag geeignet, dafür müssen die dem benützten Gas der Ersatzgasdüsen enthalten. entsprechenden Gasdüsen montiert werden. Der Düsen und Etiketten enthaltende Entfernen Sie hierfür die Brennköpfe und Umschlag kann in der Ausstattung beigefügt...
- Seite 12 WARTUNG Bevor irgendeine Instandhaltungsarbeit Einfetten der hähne (siehe Abb. 18 - 19) durchgeführt wird, ist das Gerät von Strom und Falls die Bewegungsfähigkeit eines Hahns sich der Gaszufuhr zu trennen. verhärtet, sollte man diesen ohne Zögern gemäß 11) ERSATZ VON KOMPONENTEN den folgenden Anweisungen einfetten: - den Hahnkörper auseinandernehmen.
- Seite 13 WARTUNG ANSCHLUSSKABELTYPEN UND - QUERSCHNITTE KOCHFELD TYP KABELTYP EINPHASENVERSORGUNG Gaskochfeld H05 RR - F Querschnitt 3 x 0.75 mm ACHTUNG!!! Falls das Anschlusskabel ausgetauscht werden muss, sollte der Installateur darauf achten, dass der Erdungsleiter länger sein muss als die Phase (siehe Abb. 20), darüber hinaus hat er sich an die Hinweise in Paragraph 8 zu halten.
- Seite 14 TECHNISCHE DATEN AUF DEM HINWEISETIKETT 5 GASKOCHSTELLEN KATEGORIE = II 2E3B/P G30 – BUTAN = 50 mbar G31 – PROPAN = 50 mbar G20 – ERDGAS = 20 mbar Σ Qn Erdgas = 10.40 kW Σ Qn GPL gas = 756 g/h SPANNUNG = 230 - 240 V~ FREQUENZ = 50/60 Hz TECHNISCHE DATEN DER GASREGULIERUNG...
- Seite 15 TECHNISCHER KUNDENDIENST UND ERSATZTEILE Bevor dieses Gerät die Fabrik verlassen hat, wurde es einer Endkontrolle unterzogen und von erfahrenem, spezialisiertem Personal auf Herz und Nieren geprüft, um einwandfreies Funktionieren gewährleiste zu können. Die Originalersatzteile finden Sie ausschließlich bei unseren Kundendienstzentren oder bei autorisierten Fachhändlern.
