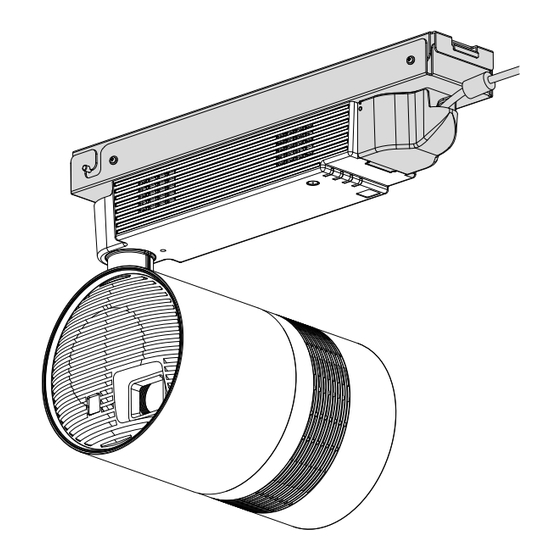

* In der Abbildung oben wird eine Kombination aus diesem Produkt und einem optionalen Projektor gezeigt.
Vielen Dank, dass Sie dieses Produkt von Panasonic gekauft haben.
■ An Kunden
Dieses Handbuch ist zur Verwendung durch Installationspersonal gedacht. Achten Sie darauf, zertifizierte
Mitarbeiter für die Installation einzusetzen.
Sorgen Sie dafür, dass das Installationspersonal dieses Handbuch nach den Arbeiten an Sie zurückgibt und heben Sie es zur
späteren Verwendung auf.
Wenn der Projektor verschoben oder entfernt werden soll, geben Sie dieses Handbuch einem zertifizierten Fachmann zum
Ausführen der erforderlichen Schritte.
■ Hinweis für Installationspersonal
Um eine ordnungsgemäße und sichere Installation zu gewährleisten, ist die „Installationsanleitung" genau zu
beachten.
Achten Sie darauf, den Abschnitt mit dem Titel „Bitte zuerst lesen" ( Seiten 3 bis 4) zu lesen, bevor Sie die
Installation fortsetzen.
Geben Sie dieses Handbuch nach der Installation an den Kunden zurück.
Installationsanleitung
ET-JPC200BE
Modell Nr.
ET-JPC200WE
Montagehalterung
GERMAN
DPQX1149ZA

Werbung

loading

  Inhaltszusammenfassung für Panasonic et-jpc200be

  • Seite 1 ET-JPC200WE * In der Abbildung oben wird eine Kombination aus diesem Produkt und einem optionalen Projektor gezeigt. Vielen Dank, dass Sie dieses Produkt von Panasonic gekauft haben. ■ An Kunden Dieses Handbuch ist zur Verwendung durch Installationspersonal gedacht. Achten Sie darauf, zertifizierte Mitarbeiter für die Installation einzusetzen.
  • Seite 2: Inhaltsverzeichnis

    Inhalt Wichtige Hinweise zur Sicherheit ..............3 Installationshinweise ..................5 Zusammensetzung des Produkts ..............6 Vor der Installation .................... 8 Elemente, die vorzubereiten sind ..................8 Installationsausrichtung ...................... 9 Installationsposition ......................10 Installation ......................12 Hauptverfahren ......................... 12 Vorbereiten der Adapterabdeckung .................. 12 Montieren der Befestigungsplatte an die Wand oder der Decke ........
  • Seite 3: Wichtige Hinweise Zur Sicherheit

    Wichtige Hinweise zur Sicherheit WARNUNG Beauftragen Sie einen qualifizierten Techniker oder Ihren Händler mit der Ausführung der Installationsarbeiten. Unzureichende Installation kann zu Feuer, Elektroschocks oder Herunterfallen des Projektors führen. z Befolgen Sie die Anweisungen, die unter „Installation“ in diesem Handbuch angegeben sind, und führen Sie eine sichere Installation aus.
  • Seite 4 Beim Herausziehen am Kabel kann das Kabel beschädigt werden, so dass die Gefahr eines Feuerausbruchs, Kurzschlusses oder eines elektrischen Schlages vorhanden ist. „ Panasonic lehnt jegliche Haftung für Unfälle oder Schäden ab, die von der Installation „ der Aufhängevorrichtung mithilfe von Methoden verursacht werden, die nicht in den...
  • Seite 5: Installationshinweise

    Installationshinweise „ Installieren Sie dieses Produkt an einer Stelle, deren Tragfähigkeit für das Gewicht des Projektors und Produkts ausreicht. „ Installieren Sie das Produkt nicht an einem Ort, an dem Lufteintritt und Abluftöffnung des Projektors blockiert werden. „ Installieren Sie dieses Produkt nicht in Meeresnähe oder an einer Stelle, an der Schäden durch Salz auftreten oder korrosives Gas erzeugt wird.
  • Seite 6: Zusammensetzung Des Produkts

    Projektors verbunden. (K2CT3YY00078) <1> Schraube, Sicherungsscheibe (M4 × 8) <8> Diese werden für die Montage oder den Zusammenbau (ET-JPC200BE: XYN4+F8FJK) des Geräts verwendet. (ET-JPC200WE: 4112055002) Achtung z Nachdem Sie das Produkt aus der Verpackung genommen haben, entsorgen Sie die Netzkabelkappe und das Verpackungsmaterial auf angemessene Weise.
  • Seite 7 Zusammensetzung des Produkts (Fortsetzung) Hinweis z Die Modellnummern der Zubehörteile können ohne vorherige Ankündigung geändert werden. z Bitte beachten Sie, dass ein Montagetest mithilfe aller Einzelteile ausgeführt wurde, daher kann dieses Produkt um die Einzelteile, an denen die Befestigungsplatte und die Projektoraufhängevorrichtung zusammenpassen, Spuren vom Anziehen der Schrauben aufweisen.
  • Seite 8: Vor Der Installation

    Vor der Installation Elemente, die vorzubereiten sind Die Elemente, die Sie vorab zusätzlich zu den gelieferten Einzelteilen bereitstellen müssen, um dieses Produkt an einer Wand oder Decke anzubringen, sind die folgenden. „ Dieses Produkt ist eine Vorrichtung zum Anbringen des Projektors (separat verkauftes „...
  • Seite 9: Installationsausrichtung

    Vor der Installation (Fortsetzung) Installationsausrichtung Montieren Sie dieses Produkt in der angegebenen Ausrichtung an einer Wand oder Decke. Falls dieses Produkt in einer falschen Ausrichtung montiert wird, kann dies zum Herabfallen des Projektors führen. „ Wenn er an der Wand befestigt wird, setzen Sie das Stabende am oberen Ende und in Läng- „...
  • Seite 10: Installationsposition

    Vor der Installation (Fortsetzung) Installationsposition Legen Sie die Installationsposition an die Wand oder der Decke unter Beachtung von „Projektionsabmessungen“, „Projektionsabstände“ und „Montagelochabmessungen“ fest. Die folgenden Abbildungen sind Beispiele für die Projektionsflächen-Oberfläche des Hauptgeräts des Projektors und der Projektionsoberfläche, die so positioniert sind, dass sie einander gerade gegenüberstehen. Die Projek- tionsposition und die Größe des Projektionsbildschirms können auf der Projektorseite gemäß...
  • Seite 11 Vor der Installation (Fortsetzung) Projektionsabstand (L) Entfernung von Größe des projizierten Bilds Mitte des Objek- tivs zum Bildrand Diagonal (SD) Höhe (SH) Breite (SW) Min. (LW) Max. (LT) 3,05 (120") 1,829 2,438 3,28 7,12 0,610 3,81 (150") 2,286 3,048 4,10 8,90 0,762 5,08 (200")
  • Seite 12: Installation

    Installation Hauptverfahren Die wichtigsten Verfahren für die Montage eines Projektors (optional) mithilfe dieses Produkts an einer Wand oder an der Decke werden hier aufgeführt. Bevor Sie die Arbeiten ausführen, achten Sie darauf, die Stromversorgung zum Raum zu unterbrechen, beispiels- weise durch Ausschalten des Verdrahtungs-Leistungsschalters. 1) Vorbereiten der Adapterabdeckung (...
  • Seite 13 Installation (Fortsetzung) „ Wenn die Montage an einer verstärkten Wand mit Holzschrauben erfolgt „ A: Installationsposition für Holz- Schaft schrauben mit Nenndurchmesser von 3,1 mm (1/8") Holzschrauben mit Nenn- durchmesser von 3,1 mm (1/8") Holzschrauben mit Nenn- durchmesser von 4,1 mm (5/32") Holzschrauben mit Nenn- durchmesser von 4,1 mm (5/32") Sicherungsdraht...
  • Seite 14 Installation (Fortsetzung) [Referenz] Holzschrauben-Ausziehstärke Einheit (N) Holzschraube (Nenndurchmesser 4,1 mm (5/32") Holzschraube (Nenndurchmesser 3,1 mm (1/8") Baumart x Einschraubtiefe 20 mm (25/32")) x Einschraubtiefe 20 mm (25/32")) (Dicke von mindestens 20 mm (25/32ʺ)) Querwuchs Gerade Faser Edge Querwuchs Gerade Faser Zarge Kiefer 1317...
  • Seite 15 Installation (Fortsetzung) „ Montageort für Hängebolzen besteht aus Beton „ Ankermutter oder Ankermutter oder gewellter Bolzen gewellter Bolzen Beton Sechskantmutter Sechskantmutter Unterlegscheibe Unterlegscheibe Hängebolzen Hängebolzen Federscheibe Federscheibe Sechskantmutter Sechskantmutter Unterlegscheibe Unterlegscheibe Deckenplatte Federscheibe Befestigungsplatte Federscheibe Ragt um 20 mm (13/16") bis 30 mm (1-3/16")*1 aus der Deckenoberfläche hervor.
  • Seite 16 Installation (Fortsetzung) „ Montageort für Hängebolzen besteht aus Holzbalken „ Federscheibe Federscheibe Unterlegscheibe Sechskantmutter Sechskantmutter Unterlegscheibe Balken Hängebolzen Hängebolzen Sechskantmutter Unterlegscheibe Unterlegscheibe Sechskantmutter Deckenplatte Befestigungsplatte Federscheibe Federscheibe Ragt um 20 mm (13/16") bis 30 mm (1-3/16")*1 aus der Deckenoberfläche hervor. *1 27 mm (1-1/16") bis 30 mm (1-3/16") für zwei Muttern 1) Bohren Sie Montageöffnungen unter Beachtung der „Montagelochabmessungen“...
  • Seite 17 Installation (Fortsetzung) „ Wenn die Montage an einer verstärkten Decke mit Holzschrauben erfolgt „ Verstärkung Holzschrauben mit Nenn- Befestigungsplatte Holzschrauben mit Nenn- Deckenplatte durchmesser von 3,1 mm (1/8") durchmesser von 3,1 mm (1/8") Holzschrauben mit Nenn- A: Installationsposition für Holz- schrauben Sicherungsdraht durchmesser von 4,1 mm (5/32") mit Nenndurchmesser von 3,1 mm (1/8")
  • Seite 18 Installation (Fortsetzung) [Referenz] Holzschrauben-Ausziehstärke Einheit (N) Baumart Holzschraube (Nenndurchmesser 4,1 mm (5/32") Holzschraube (Nenndurchmesser 3,1 mm (1/8") (Dicke von x Einschraubtiefe 20 mm (25/32")) x Einschraubtiefe 20 mm (25/32")) mindestens Querwuchs Gerade Faser Zarge Querwuchs Gerade Faser Zarge 20 mm (25/32ʺ)) Kiefer 1317 1114...
  • Seite 19: Ändern Der Ausrichtung Des Hauptgeräts Des Projektors

    Installation (Fortsetzung) Ändern der Ausrichtung des Hauptgeräts des Projektors In diesem Abschnitt wird das Ändern der Ausrichtung des Hauptgeräts des Projektors beschrieben, um die Mon- tage der Projektoraufhängevorrichtung zu erleichtern. 1) Platzieren Sie den Projektor auf einem Tuch oder etwas Ähnlichem, das auf einer flachen Kugelgelenk- Oberfläche ausgelegt wurde.
  • Seite 20: Montieren Der Projektoraufhängevorrichtung Am Projektor

    Installation (Fortsetzung) Montieren der Projektoraufhängevorrichtung am Projektor In diesem Abschnitt wird das Montieren der Projektoraufhängevorrichtung am Projektor beschrieben. 1) Stellen Sie den Projektor auf die Werkbank. Stromversorgungseinheit z Stellen Sie die Stromversorgungseinheit des Projektors auf eine Werkbank, auf der ein weiches Tuch oder etwas Ähnliches liegt.
  • Seite 21 Installation (Fortsetzung) 4) Drehen Sie die Projektoraufhängevorrichtung. z Richten Sie die Projektoraufhängevorrichtung an der Stromversorgungseinheit des Projektors aus. 5) Verschieben Sie die Projektoraufhängevorrichtung. z Verschieben Sie die Projektoraufhängevorrichtung, so dass sie an den <AC IN>-Anschluss der Stromversorgungseinheit des Projektors angeschlossen wird. Stromversorgungseinheit <AC IN>-Anschluss Stromversorgungseinheit...
  • Seite 22: Montieren Des Projektors An Der Befestigungsplatte

    Installation (Fortsetzung) Montieren des Projektors an der Befestigungsplatte Bringen Sie den bereits mit der Projektormontagehalterung befestigten Projektor an der Befestigungsplatte an, die bereits an der Wand oder Decke montiert ist. „ Installation des Projektors an einer Wand „ Achtung z Setzen Sie den Stab des Projektors für die Wandmontage am oberen Ende und in Längsrichtung der Stromversorgungseinheit vertikal ein und nahmen Sie dann die Montage vor.
  • Seite 23 Installation (Fortsetzung) 4) Befestigen Sie den Haken der Projektormontagehalterung an der Befestigungsplatte. z Nutzen Sie den Schaft als Drehpunkt und heben Sie den Projektorstab leicht an, damit die Projektormontagehalterung an der Befestigungsplatte einrastet und die Schraubenlöcher der Schraube Öffnung Projektormontagehalterung und der Befestigungsplatte miteinander ausgerichtet werden können.
  • Seite 24 Installation (Fortsetzung) r Installation des Projektors an einer Decke 1) Ändern Sie die Ausrichtung des Haupt- Schaft geräts. z Ändern Sie die Ausrichtung des Befestigungsplatte Projektorhauptgeräts gemäß „Ändern der Ausrichtung des Hauptgeräts des Projektors“ ( Seite 19), wie in der linken Abbildung dargestellt, und befestigen Sie dann die Projektoraufhängevorrichtung Kugelgelenk-Befestigungsschraube.
  • Seite 25: Verbinden Sie Das Netzkabel Mit Dem Projektor

    Installation (Fortsetzung) Verbinden Sie das Netzkabel mit dem Projektor Dieser Abschnitt beschreibt den Anschluss des mitgelieferten Netzkabels am Projektor. Um Trennen des Netzkabels zu verhindern, schieben Sie den Stecker vollständig in den <AC IN>- Anschluss des Projektors und sichern ihn dort. Details zur Handhabung des Netzkabels finden Sie unter „Wichtige Hinweise zur Sicherheit“.
  • Seite 26 Installation (Fortsetzung) 4) Schließen Sie die Anschlusssicherung. z Wenn die Schnur an der Abdeckung eingehakt ist, drücken Sie, bis die Zungen der Anschlusssicherung sicher einrasten. Achten Sie darauf, die Schnur nicht mit einer Zunge einzuklemmen. z Mit der Schnur wird verhindert, dass sich die Adapterabdeckung löst und fällt.
  • Seite 27: Einstellen Der Projektionsposition

    Installation (Fortsetzung) Einstellen der Projektionsposition In diesem Abschnitt wird die Ermittlung der Projektionsposition durch Anpassen der Ausrichtung des Hauptgeräts des Projektors beschrieben. 1) Lösen der Kugelgelenkbefestigungsschrauben Pfosten des Projektors. z Lösen der Kugelgelenkbefestigungsschrauben Schafthalter des Projektors mit dem Inbusschlüssel (5,0 mm Kugelgelenk-Befestigungsschraube (3/16") Schlüsselweite), der mit dem Projektor geliefert wurde.
  • Seite 28: Technische Daten

    Breite: 84 mm (3-5/16") Abmessungen Höhe: 40 mm (1-9/16") Tiefe: 440,4 mm (17-11/32") Gewicht 1,3 kg (2,87 Pfund) ET-JPC200BE: Schwarz (zur Verwendung in Kombination mit PT-JX200FBE) Gehäusefarbe ET-JPC200WE: Weiß (zur Verwendung in Kombination mit PT-JX200FWE) Länge des 2,0 m (78-3/4") Netzkabels *1: Diese Abmessungen gelten, wenn nur das Produkt montiert wurde.
  • Seite 29: Diagramm Mit Montage-Abmessungen

    Technische Daten (Fortsetzung) Diagramm mit Montage-Abmessungen Diese Abmessungen gelten, wenn dieses Produkt an einem separat verkauften Projektor montiert ist (Produkt- nummer: PT-JX200FBE / PT-JX200FWE). Einheit: mm 97 (3-13/16") φ 170 (6-11/16") 173,4 (6-13/16") 343,4 (13-9/16") 92 (3-5/8") 84 (3-5/16") Bewegungsbereich 22,5 des Kugelgelenks: (7/8")
  • Seite 30 Panasonic Corporation Web Site : http://panasonic.net/avc/projector/ © Panasonic Corporation 2017 W1216JG0 -ST...
