Seite 1

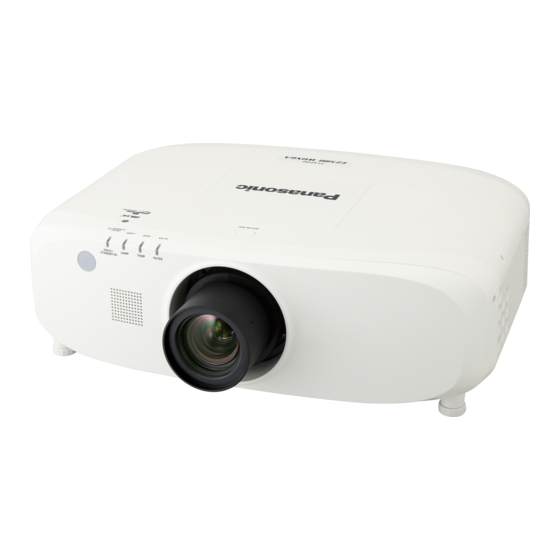

Modell Nr. PT-EW640 PT-EX610 PT-EW540 PT-EX510 Vielen Dank, dass Sie dieses Produkt von Panasonic gekauft haben. ■ Dieses Handbuch ist gemeinsam für alle Modelle unabhängig von den Modellnummern- Suffixen. z Ohne L: Standard-Zoomobjektiv wird mitgeliefert Mit L: Objektiv ist separat erhältlich ■...
Das Ausrufezeichen in einem gleichschenkligen Dreieck dient als Hinweis für den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in den dem Gerät beiliegenden Dokumenten. Name und Adresse des Importeurs innerhalb der Europäischen Union Panasonic Marketing Europe GmbH Panasonic Testing Center Winsbergring 15, 22525 Hamburg, Germany 2 - DEUTSCH...
Seite 3
Wichtige Hinweise zur Sicherheit WARNUNG: r STROM Der Netzstecker oder der Leistungsschalter muss sich in der Nähe der Anlage befinden und leicht zugänglich sein, wenn ein Fehler auftritt. Wenn der folgende Fehler auftritt, muss die Stromversorgung sofort ausgeschaltet werden. Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages. f Schalten Sie die Stromversorgung aus, falls Fremdkörper oder Wasser in den Projektor gelangt sind.
Seite 4
Sollte Flüssigkeit ins Innere des Projektors gelangen, wenden Sie sich an Ihren Händler. f Kinder müssen beaufsichtigt werden. Verwenden Sie die von Panasonic angegebene Aufhängevorrichtung. Das Verwenden eines anderen Aufhängevorrichtung als den hier aufgeführten kann zu Sturzunfällen führen. f Um ein Herunterfallen des Projektors zu verhindern, befestigen Sie das mitgelieferte Sicherheitskabel an der Aufhängevorrichtung.
Seite 5
Wichtige Hinweise zur Sicherheit WARNUNG: r ZUBEHÖR Verwenden Sie die Batterien auf keinen Fall unvorschriftsmäßig und beachten Sie Folgendes. Bei Nichtbeachtung können die Batterien auslaufen, sich überhitzen, explodieren oder Feuer fangen. f Verwenden Sie nur die vorgeschriebenen Batterien. f Benutzen Sie keine wiederaufladbaren Batterien. f Verwenden Sie keine Anodenbatterien.
Seite 6
Wichtige Hinweise zur Sicherheit VORSICHT: r STROM Beim Herausziehen des Steckers aus der Steckdose unbedingt den Stecker festhalten, nicht das Kabel. Beim Herausziehen am Kabel kann das Kabel beschädigt werden, so dass die Gefahr eines Feuerausbruchs, Kurzschlusses oder eines elektrischen Schlages vorhanden ist. Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie den Projektor über einen längeren Zeitraum nicht benutzen.
Wichtige Hinweise zur Sicherheit VORSICHT: r WARTUNG Bringen Sie die Luftfiltereinheit nicht in feuchtem Zustand an. Dies kann Kurzschlüsse oder Funktionsstörungen zur Folge haben. f Lassen Sie die Luftfiltereinheiten nach der Reinigung gründlich trocknen. Kontaktieren Sie den autorisierten Kundendienst bei Fragen über die jährliche Reinigung der Innenseite des Projektors.
Seite 8
Anleitung f Abbildungen des Projektors, der Projektionsfläche und anderer Teile können vom Originalprodukt abweichen. f Die dargestellten Bilder in diesem Handbuch sind Abbildungen von PT-EZ580, andere Modelle besitzen ihre eigenen Merkmale und können sich von ihnen unterscheiden.
Leuchtenantriebssystems erreicht. (x Seite 35) *1 6 200 lm für PT-EX610, 5 800 lm für PT-EW640, 5 400 lm für PT-EZ580, 5 300 lm für PT-EX510 und 5 000 lm für PT-EW540. 3. Schließen Sie die externen *2 5 000:1 für PT-EZ580, PT-EW640 und PT-EX610, 2 000:1 für PT-EW540 und PT-EX510.
Inhalt Inhalt Bitte lesen Sie sorgfältig „Wichtige Hinweise zur Sicherheit“ von Seite 2 an. Wichtige Hinweise zur Sicherheit Kapitel 3 Grundlegende Bedienung Ein-/Ausschalten des Projektors Kapitel 1 Vorbereitung Anschließen des Netzkabels Betriebsanzeige Vorsichtsmaßnahmen beim Gebrauch Einschalten des Projektors Vorsichtsmaßnahmen beim Transport Wenn der Bildschirm mit den Vorsichtsmaßnahmen bei der Aufstellung Werkseinstellungen angezeigt wird...
Seite 12
Inhalt Kapitel 5 Wartung Lampe-/Temperatur-/Filteranzeigen Wenn eine Anzeigelampe aufleuchtet Wartung/Austausch Vor der Wartung/dem Ersatz Wartung Austausch der Einheit Fehlerbehebung Kapitel 6 Anhang Technische Informationen PJLink-Protokoll Steuerungsbefehle via LAN <SERIAL IN>-Anschluss <REMOTE 2 IN>-Anschluss Kombinationsliste Zwei-Fenster-Anzeige [MENU-PASSWORT]-Bedienungen Verzeichnis kompatibler Signale Technische Daten Abmessungen Vorsichtshinweise für die Aufhängevorrichtung...
*1 Bitte lesen Sie sorgfältig „Vorsichtshinweise für die Aufhängevorrichtung“ (x Seite 155) rBeauftragen Sie einen qualifizierten Techniker oder Ihren Händler mit der Kabelinstallation für den DIGITAL LINK-Anschluss. (Nur für PT-EZ580, PT-EW640 und PT-EX610) Das Bild und der Ton können unterbrochen werden, wenn die Kabelübertragungskennlinien aufgrund einer unsachgemäßen Installation nicht erreicht werden.
Seite 15
-Anschluss angeschlossen ist, mit Metallfolie ein oder stecken Sie es in ein Metallrohr, das an beiden Enden geerdet ist. *1 Für PT-EZ580, PT-EW640 und PT-EX610; Anschluss <LAN> für PT-EW540 und PT-EX510 rProjektionsobjektiv Stellen Sie sicher, dass Sie das Standard-Zoomobjektiv (für hohe Helligkeit) im Lieferumfang des Projektors oder das angegebene Projektionsobjektiv (optional) verwenden.
Wählen Sie ein Passwort, das möglichst schwer zu erraten ist. f Ändern Sie Ihr Passwort regelmäßig. f Die Panasonic Corporation oder ihre verbundenen Gesellschaften werden Sie nie direkt nach Ihrem Passwort fragen. Geben Sie Ihr Passwort nicht preis, wenn Sie danach gefragt werden.
Kapitel 1 Vorbereitung — Vorsichtsmaßnahmen beim Gebrauch rBerühren Sie die Oberfläche des Projektionsobjektivs nicht mit bloßen Händen. Wenn die Oberfläche des Projektionsobjektivs durch Fingerabdrücke oder andere Flecken verschmutzt wird, werden diese vergrößert und auf die Projektionsfläche projiziert. Befestigen Sie den mit dem Projektor oder dem optionalen Projektionsobjektiv mitgelieferten Objektivdeckel, wenn Sie den Projektor nicht benutzen.
Überzeugen Sie sich davon, dass folgendes Zubehör mit Ihrem Projektor geliefert wurde. Die Zahlen in < > bezeichnen die Anzahl an Zubehör. Kabellose/Kabelfernbedienungseinheit <1> Objektivöffnungsabdeckung <1> (Nur Modelle mit optionalem Objektiv) (N2QAYA000063) (N2QAYA000081) (Beim Kauf am Projektor angebracht) Für PT-EZ580, PT-EW640 Für PT-EW540 (6103619194) und PT-EX610 und PT-EX510 Objektivdeckel <1> (Nur Modelle mit Objektiv) (6103626291)
ET-LAE300 Ersatz-Filtereinheit ET-RFE300 Digitale Interface-Box ET-YFB100G *1 Bitte lesen Sie sorgfältig „Vorsichtshinweise für die Aufhängevorrichtung“ (x Seite 155) *2 Nur für PT-EZ580, PT-EW640, PT-EX610 Hinweis f Die Modellnummern des optionalen Zubehörs können ohne vorherige Ankündigung geändert werden. DEUTSCH - 19...
18 <P-TIMER>-Taste Schaltet das Eingangssignal auf Projizieren um. (x Seite 51) Bedient die Präsentationstimer-Funktion. (x Seite 53) (*1 Nur für PT-EZ580, PT-EW640 und PT-EX610) 19 <STATUS>-Taste Zahlentasten (<0> - <9>) Zeigt den Status des Projektors an. (x Seiten 56, 96) Werden benutzt, wenn das System mit mehreren Projektoren 20 <DEFAULT>-Taste...
Kapitel 1 Vorbereitung — Über Ihren Projektor 24 <P IN P>-Taste 26 Kabelanschluss der Fernbedienung Schaltet die [BILD IM BILD]-Einstellung um. (x Seite 55) Dieses ist der Anschluss, an den der Projektor über ein Kabel angeschlossen wird, wenn er als kabelgebundene 25 Signaltransmitter für die Fernbedienung Fernbedienung verwendet wird.
Kapitel 1 Vorbereitung — Über Ihren Projektor Einstellbare Füße WARNUNG Zur Einstellung des Projektionswinkels. Lautsprecher Halten Sie Ihre Hände und andere Objekte von der Luftaus- Projektionsobjektiv trittsöffnung fern. (Nur Modelle mit Objektiv) f Halten Sie Ihre Hände und Ihr Gesicht fern. Luftaustrittsöffnung f Stecken Sie Ihre Finger nicht hinein.
Kapitel 1 Vorbereitung — Über Ihren Projektor <SHUTTER>-Taste /<AV MUTE>-Taste Stromstandbytaste <v/b> (<SHUTTER>-Taste für PT-EZ580, PT-EW640 und PT-EX610; Versetzt den Projektor in den Ausschalt-Zustand (Standby- <AV MUTE>-Taste für PT-EW540 und PT-EX510). Modus), wenn der <MAIN POWER>-Schalter des Projektors Wird zum vorübergehenden Ausschalten des Bildes und Tons im Projektionsmodus auf <ON>...
Kapitel 1 Vorbereitung — Verwendung der Fernbedienung Verwendung der Fernbedienung Einsetzen und Entnehmen der Batterien (ii) Abb. 1 Abb. 2 Öffnen Sie den Deckel. (Abb. 1) Legen Sie die Batterien ein und schließen Sie den Deckel (legen Sie zuerst die m-Seite ein). (Abb. 2) f Wenn Sie die Batterien herausnehmen wollen, führen Sie diese Schritte in umgekehrter Reihenfolge durch.
Kapitel 1 Vorbereitung — Verwendung der Fernbedienung Anschluss des Projektors mit einem Kabel Schließen Sie für die Steuerung des Projektors per Fernsteuerung den Anschluss <REMOTE 1 IN> am Projektor an den Kabelanschluss der Fernbedienung mithilfe eines handelsüblichen M3-Stereo-Miniklinkenstecker-Kabels an. Die Fernbedienung ist selbst an Stellen wirksam, wo Hindernisse im Lichtpfad stehen oder Geräte empfänglich für das Außenlicht sind. Stereo-Miniklinkenstecker-Kabel (M3, im Fachhandel erhältlich) Fernbedienung Anschluss an den...
Erste Schritte Kapitel 2 Dieses Kapitel beschreibt, was Sie vor der Verwendung des Projektors tun müssen, z. B. Einrichtung und Herstellen von Verbindungen. 26 - DEUTSCH...
Kapitel 2 Erste Schritte — Aufstellung Aufstellung Installationsmodus Es gibt vier Möglichkeiten, den Projektor zu installieren. Stellen Sie das Menü [PROJEKTOR EINSTELLUNGEN] → [PROJEKTIONSARTEN] (x Seite 88) abhängig vom Installationsverfahren ein. Deckenmontage und Projektion nach vorn Aufstellung auf einem Tisch/auf dem Boden und Projektion von hinten (Verwendung der durchscheinenden Projektionsfläche) Menüoption...
Kapitel 2 Erste Schritte — Aufstellung Größe und Projektionsabstand des projizierten Bilds Beziehen Sie sich auf die unten dargestellte Projektionsgröße und die Projektionsabstände, um den Projektor zu installieren. Die Bildgröße und Bildposition können an die Projektionsflächengröße und -position angepasst werden. Projiziertes Bild Projektionsfläche L (LW/LT) L (LW/LT)
Kapitel 2 Erste Schritte — Aufstellung Projektionsabstand nach Projektionsobjektiv Es kann eine ±5 %-Abweichung bei den aufgeführten Projektionsabständen auftreten. Wird [TRAPEZKORREKTUR] verwendet, wird außerdem der Abstand korrigiert, damit er unter der angegebene Projektionsflächengröße liegt. Für PT‑EZ580 r Wenn das Bildseitenverhältnis 16:10 ist (Einheit: m) Optionales Objektiv Festste‑...
Seite 30
Kapitel 2 Erste Schritte — Aufstellung r Wenn das Bildseitenverhältnis 4:3 ist (Einheit: m) Optionales Objektiv Festste‑ Kurzes Langes Ultralanges Standard‑ Objektivtyp Höhenposition (H) Zoomobjektiv hendes Fokuszoomob‑ Fokuszoomob‑ Fokuszoomob‑ Objektiv jektiv jektiv jektiv Projektionsobjektiv Modell Nr. — ET‑ELW21 ET‑ELW20 ET‑ELT20 ET‑ELT21 Standard‑...
Kapitel 2 Erste Schritte — Aufstellung r Wenn das Bildseitenverhältnis 16:9 ist (Einheit: m) Optionales Objektiv Festste‑ Kurzes Langes Ultralanges Standard‑ Objektivtyp Höhenposition (H) Zoomobjektiv hendes Fokuszoomob‑ Fokuszoomob‑ Fokuszoomob‑ Objektiv jektiv jektiv jektiv Projektionsobjektiv Modell Nr. — ET‑ELW21 ET‑ELW20 ET‑ELT20 ET‑ELT21 Standard‑...
Seite 32
Kapitel 2 Erste Schritte — Aufstellung Für PT‑EX610 und PT‑EX510 r Wenn das Bildseitenverhältnis 4:3 ist (Einheit: m) Optionales Objektiv Standard‑ Festste‑ Kurzes Langes Ultralanges Objektivtyp Höhenposition (H) Zoomobjektiv hendes Fokuszoomob‑ Fokuszoomob‑ Fokuszoomob‑ Objektiv jektiv jektiv jektiv Projektionsobjektiv Modell Nr. — ET‑ELW21 ET‑ELW20 ET‑ELT20...
Seite 33
Kapitel 2 Erste Schritte — Aufstellung Formel für die Berechnung des Projektionsabstands für jedes Projektionsobjektiv Um eine Bildschirmgröße zu verwenden, die nicht in diesem Handbuch aufgeführt ist, prüfen Sie die Bildschirmgröße SD (m) und verwenden Sie die entsprechende Formel, um den Projektionsabstand zu berechnen. Die Einheit aller Formeln ist m.
Kapitel 2 Erste Schritte — Aufstellung Projektionsobjektiv Seitenverhält‑ Objektivtyp Formel für den Projektionsabstand (L) Modell Nr. Min. (LW) L = 2,3952 x SD - 0,1139 16:10 Max. (LT) L = 3,9041 x SD - 0,1128 Min. (LW) L = 2,4617 x SD - 0,1139 Langes Fokuszoomobjektiv ET-ELT20 16:9...
Kapitel 2 Erste Schritte — Entfernen/Anbringen des Projektionsobjektivs Entfernen/Anbringen des Projektionsobjektivs Das Abnehmen und Anbringen des Projektionsobjektivs ist für Standard-Zoomobjektive und Sonderobjektive identisch. Bringen Sie das Objektiv in die Ausgangsposition, bevor Sie das Projektionsobjektiv austauschen oder entfernen. (x Seite 50) Achtung f Setzen Sie das Projektionsobjektiv nach dem Ausschalten des Projektors wieder auf.
Kapitel 2 Erste Schritte — Anschließen Anschließen Vor dem Anschließen f Lesen Sie vor dem Anschließen die Bedienungsanleitung für das anzuschließende externe Gerät aufmerksam durch. f Schalten Sie alle Geräte aus, bevor Sie die Kabel anschließen. f Beachten Sie vor dem Anschließen der Kabel folgende Punkte. Anderenfalls kann es zu Funktionsstörungen kommen. g Beim Anschließen eines Kabels an ein Gerät, das an den Projektor angeschlossen ist, oder an den Projektor selbst berühren Sie einen beliebigen nahe gelegenen Metallgegenstand, um die statische Aufladung aus Ihrem Körper abzuleiten, bevor Sie den Anschluss durchführen.
Seite 37
T.M.D.S-Daten-0-Abschirmung (18) +5 V Ungerade Stifte von (1) bis (19) T.M.D.S -Daten 0- (19) Hot Plug-Erkennung (10) T.M.D.S-Taktgeber+ <DisplayPort IN>‑Anschluss Stiftzuweisungen und Signalnamen (Nur für PT-EZ580, PT-EW640 und PT-EX610) Außenansicht Stift‑Nr. Signalname Stift‑Nr. Signalname MainLane-3 (11) (12) MainLane+0 Geradzahlige Stifte von (2) bis (20)
Kapitel 2 Erste Schritte — Anschließen Anschlussbeispiel: AV‑Geräte Blu-ray-Disk-Player Audiogerät Videorecorder (mit eingebauter TBC) DVD-Player mit HDMI-Anschluss (HDCP) Achtung f Verwenden Sie immer eine der folgenden Optionen, wenn Sie einen Videorecorder anschließen. g Einen Videorecorder mit eingebauter Zeitkorrekturschaltung (TBC) g Eine Zeitkorrekturschaltung (TBC) zwischen dem Projektor und dem Videorecorder f Wenn Burstsignale angeschlossen sind, die nicht dem Standard entsprechen, kann das Bild verzerrt sein.
Verwenden Sie ein DisplayPort-Kabel, das mit den DisplayPort-Normen übereinstimmt, wie etwa ein DisplayPort-Kabel. Falls ein Kabel verwendet wird, das nicht den DisplayPort-Normen entspricht, kann das Bild unterbrochen oder möglicherweise nicht angezeigt werden (Nur für PT-EZ580, PT-EW640 und PT-EX610). f Wenn Sie das SYNC ON GREEN-Signal eingeben, geben Sie keine Synchronisierungssignale am <SYNC/HD>-Anschluss oder <VD>- Anschluss ein.
Kapitel 2 Erste Schritte — Anschließen Anschlussbeispiel: Doppelkabeltransmitter (Nur für PT-EZ580, PT-EW640 und PT-EX610) Doppelkabeltransmitter wie etwa die optionale digitale Digitale Interface-Box (Modell Nr.: ET-YFB100G) verwenden zur Übertragung von Bildern, Audio, Ethernet- und seriellen Signalen ein verdrilltes Doppelkabel. Diese digitalen Signale werden über den <DIGITAL LINK/LAN>- Anschluss an den Projektor übertragen.
Seite 41
Sie auf der Panasonic-Website (http://panasonic.net/avc/projector/). Beachten Sie, dass die Überprüfung für Geräte anderer Hersteller für die von der Panasonic Corporation festgelegten Elemente durchgeführt wurde und nicht alle Vorgänge überprüft wurden. Bei Betriebs- oder Leistungsprobleme, die durch die Geräte anderer Hersteller verursacht werden, wenden Sie sich an den jeweiligen Hersteller.
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Ein-/Ausschalten des Projektors Anschließen des Netzkabels Achten Sie darauf, dass das beiliegende Netzkabel sicher in das Projektorgehäuse eingesteckt ist, um zu verhindern, dass es herausfällt. Überzeugen Sie sich davon, dass der <MAIN POWER>-Schalter auf der <OFF>-Seite steht, bevor Sie das Netzkabel anschließen. Zu Einzelheiten der Netzkabelhandhabung siehe „Wichtige Hinweise zur Sicherheit“...
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anzeigestatus Projektorstatus Die Hauptstromversorgung ist ausgeschaltet. Das Gerät ist ausgeschaltet (Standby-Modus). Die Projektion wird gestartet, wenn die Einschalttaste <b> gedrückt wird. Leuchtet f Der Projektor funktioniert möglicherweise nicht, wenn die Lampenanzeige <LAMP> oder die Temperaturanzeige <TEMP> blinken. (x Seite 130) Grün Leuchtet Projiziert.
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Wenn der Bildschirm mit den Werkseinstellungen angezeigt wird Wenn der Projektor zum ersten Mal nach dem Kauf angeschaltet wird sowie wenn [ALLE BENUTZERDATEN] im [PROJEKTOR EINSTELLUNGEN]-Menü → [INITIALISIEREN] ausgeführt wird, wird der Scharfeinstellungsbildschirm angezeigt, nachdem die Projektion beginnt.
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Anfangseinstellung (Bereitschaftsmodus) Stellen Sie die Betriebsart für den Standby ein. Die Standardeinstellung ist [ECO], sodass der Stromverbrauch während des Standby niedrig bleibt. Wenn die Netzwerkfunktion während des Standby verwendet wird, stellen Sie [NORMAL] ein. Nach dem Abschluss der Werkseinstellung können Sie die Einstellung über das Menü...
, <DVI-D>, <VIDEO>, <DisplayPort> , <HDMI>) auf der Fernbedienung, um den Eingang auszuwählen. (*1 Nur für PT-EZ580, PT-EW640 und PT-EX610) Stellen Sie die vordere, hintere und seitliche Neigung des Projektors mit den einstellbaren Füßen ein. (x Seite 34) Drücken Sie die <SHIFT>-Taste, um die Bildposition einzustellen.
Kapitel 3 Grundlegende Bedienung — Ein-/Ausschalten des Projektors Ausschalten des Projektors Drücken Sie die Einschalttaste <v/b> auf dem Bedienfeld oder die Standbytaste <v> auf der Fernbedienung. f Der [AUSSCHALTEN (STANDBY)]-Bestätigungsbildschirm wird angezeigt. Drücken Sie qw zur Auswahl von [AUSFÜHREN], und drücken Sie die <ENTER>-Taste. (Oder drücken Sie erneut die Einschalttaste <v/b>...
, <HDMI>) auf der Fernbedienung. f Das Bild des Signals, das am ausgewählten Anschluss eingespeist wird, wird projiziert. *1 Nur für PT-EZ580, PT-EW640 und PT-EX610 Achtung f Die Bilder werden abhängig vom externen Gerät oder der abgespielten Blu-ray-Disc oder DVD-Disc möglicherweise nicht richtig projiziert.
Beweglichkeit des Objektivs zum Schutz der optischen Teile eingeschränkt ist. Die Lage des projizierten Bildes kann ausgehend von der Standardprojektionsposition mithilfe der optischen Achsenverschiebung in dem entsprechenden Bereich eingestellt werden. Zoomobjektiv Objektivtyp Standard-Zoomobjektiv, ET-ELW20, ET-ELT20, ET-ELT21 Standardprojektionsposition PT-EZ580 PT-EW540 PT-EW640 0,1 H 0,1 H Bildbreite H...
Schaltet den Eingang auf DisplayPort um. <HDMI> Schaltet den Eingang auf HDMI um. Nur für PT-EZ580, PT-EW640 und PT-EX610 Hinweis f Wenn die optionale Digitale Interface-Box (Modell Nr.: ET-YFB100G) an den <DIGITAL LINK/LAN>-Anschluss angeschlossen ist, ändert sich der ET-YFB100G-Eingang mit jeder Betätigung der Taste <DIGITAL LINK>. Der Eingang kann auch unter Verwendung des Steuerungsbefehls von RS-232C geändert werden.
Wenn der Projektor eine Zeit lang nicht gebraucht wird, z. B. während einer Sitzungspause, können das Bild und der Ton zeitweise ausgeschaltet werden. *<SHUTTER>-Taste (Nur für PT-EZ580, PT-EW640 und PT-EX610) -Taste Drücken Sie die <SHUTTER>-Taste. f Das Bild und der Ton werden deaktiviert.
Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Anpassen der Lautstärke Die Lautstärke des eingebauten Lautsprechers oder des Audioausgangs kann angepasst werden. -Taste Drücken Sie die <VOL->-Taste/<VOL+>-Taste auf der Fernbedienung. f Dieser Vorgang kann auch unter Verwendung der <VOL->-Taste/<VOL+>-Taste auf dem Bedienfeld durchgeführt werden. <VOL+>...
Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Drücken Sie die <P-TIMER>-Taste erneut. f Der Zähler wird wieder aufgenommen. Hinweis f Der Präsentationstimer wird beendet, indem Sie die Taste <P-TIMER> mindestens drei Sekunden lang gedrückt halten. f Für Einzelheiten wie die Präsentationstimer-Funktionseinstellungen beachten Sie das Menü [ANZEIGE OPTION] → [VORFÜHRUNGSTIMER] (x Seite 85).
Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Verwenden der Digitalzoom-Funktion Das [DIGITAL ZOOM]-Menü kann angezeigt werden. Sie können Bilder vergrößern. -Taste Drücken Sie die <D.ZOOM>-Taste. f Der Bildschirm [DIGITAL ZOOM] wird angezeigt. Drücken Sie qw, um die Vergrößerung anzupassen. Drücken Sie die <ENTER>-Taste. Drücken Sie asqw, um die Zoomposition zu verschieben.
Kapitel 3 Grundlegende Bedienung — Bedienen der Fernbedienung Verwenden der Statusfunktion Sie können den Status des Projektors anzeigen. -Taste Drücken Sie die <STATUS>-Taste. f Der Bildschirm [STATUS] wird angezeigt. STATUS EINGABE RGB2 NAME DES SIGNALS SXGA60+-A1 SIGNAL FREQUENZ 65.22kHz/ 59.99Hz BETRIEBSSTUNDEN LAMPE: ECO 100h : NORMAL...
Einstellungen Kapitel 4 Dieses Kapitel beschreibt die Einstellungen und die Anpassungen, die Sie unter Verwendung des Bildschirmmenüs vornehmen können. DEUTSCH - 57...
Kapitel 4 Einstellungen — Menünavigation Menünavigation Über das Bildschirmmenü (Menü) können verschiedene Einstellungen und Anpassungen des Projektors durchgeführt werden. Navigation durch das Menü Bedienungsverfahren -Taste Drücken Sie die <MENU>-Taste auf der Fernbedienung oder auf dem Bedienfeld. f Der Bildschirm [HAUPTMENÜ] wird angezeigt. HAUPTMENÜ...
Kapitel 4 Einstellungen — Menünavigation Drücken Sie as, um ein Untermenü zu wählen, und die qw- oder die <ENTER>-Taste, um die Einstellungen zu ändern oder vorzunehmen. f Einige Optionen werden wie folgt mit jedem Tastendruck von qw aufgerufen. f Drücken Sie für einige Optionen qw, um, wie in der folgenden Abbildung dargestellt, einen Bildschirm zur individuellen Anpassung mit einem Skalierungsbalken anzuzeigen.
[BILDSCHÄRFE] [+6] [RAUSCHUNTERDRÜCKUNG] [AUS] [IRIS] [AUS] [DAYLIGHT VIEW] [AUTO] [SYSTEM AUSWAHL] *1 Hängt vom Signaleingang ab. *2 Nur für PT-EZ580, PT-EW640 und PT-EX610 Hinweis f Die werkseitigen Standardeinstellungen können je nach Bildmodus variieren. [POSITION] Untermenüoption Werkseinstellung Seite [SHIFT] ― [BILDFORMAT]...
Seite 61
― [HINTERGRUND] [BLAU] [STARTBILD] [STANDARD LOGO] [VERSCHLUSS EINSTELLUNGEN] ― [VORFÜHRUNGSTIMER] ― [STANDBILD] ― [DIGITAL ZOOM] [1.5] *1 Nur für PT-EZ580, PT-EW640 und PT-EX610 [PROJEKTOR EINSTELLUNGEN] Untermenüoption Werkseinstellung Seite [PROJEKTOR ID] [ALLE] [PROJEKTIONSARTEN] [FRONT/TISCH] [ECO MANAGEMENT] ― [PLANUNG] [AUS] [EINST. STARTVORGANG]...
Seite 62
[NETZWERK STATUS] ― [DIGITAL INTERFACE BOX] ― *1 Nur für PT-EZ580, PT-EW640 und PT-EX610 Hinweis f Einige Optionen werden eventuell nicht eingestellt oder nicht für bestimmte Signalformate verwendet, die für den Projektor eingegeben werden sollen. Die Menüoptionen, die nicht eingestellt oder verwendet werden können, werden als schwarze Zeichen angezeigt und können nicht ausgewählt werden.
Kapitel 4 Einstellungen — Menü [BILD] Menü [BILD] Wählen Sie auf dem Menübildschirm [BILD] aus dem Hauptmenü aus und wählen Sie eine Op- tion aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 58). f Drücken Sie nach der Auswahl der Option zum Einstellen asqw.
Kapitel 4 Einstellungen — Menü [BILD] [HELLIGKEIT] Sie können den dunklen (schwarzen) Teil des projizierten Bildes einstellen. Drücken Sie as, um [HELLIGKEIT] auszuwählen. Drücken Sie die qw- oder die <ENTER>-Taste. f Der [HELLIGKEIT]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie qw, um den Pegel einzustellen. Bedienung Einstellung Regelbereich...
Seite 65
Kapitel 4 Einstellungen — Menü [BILD] Das Bild wird bläulich. Wählen Sie diese Option aus, wenn die weißen Bereiche der Projektion rötlich [HOCH] sind. Hinweis f Wenn [FARBJUSTIERUNG] (x Seite 77) nicht auf [AUS] eingestellt wurde, ist [FARBTON] auf [ANWENDER] festgelegt. Einstellen des gewünschten Weißabgleichs Drücken Sie as, um [FARBTON] auszuwählen.
Wenn dies für ein Eingangssignal mit wenig Rauschen eingestellt wird, unterscheidet sich das Bild möglicherweise vom Originalbild. Stellen Sie in einem solchen Fall [AUS] ein. [IRIS] (Nur für PT-EZ580, PT-EW640 und PT-EX610) Die Blendenkorrektur wird automatisch basierend auf dem Ergebnisbild eines optimalen Kontrastes durchgeführt. Drücken Sie as, um [IRIS] auszuwählen.
-Anschluss, <DisplayPort IN> -Anschluss Andere videobasierte Signale Wählen Sie [AUTO], [RGB] oder [YP *1 Für PT-EZ580, PT-EW640 und PT-EX610; Anschluss <LAN> für PT-EW540 und PT-EX510 *2 Nur für PT-EZ580, PT-EW640 und PT-EX610 Drücken Sie die <ENTER>-Taste. Hinweis f Die Videosignaltypen, die mit dem Projektor benutzt werden können, finden Sie unter „Verzeichnis kompatibler Signale“ (x Seite 148).
Kapitel 4 Einstellungen — Menü [BILD] sRGB-kompatibles Video sRGB ist ein internationaler Standard (IEC61966-2-1) für die Farbwiedergabe, der von IEC (International Electrotechnical Commission) festgelegt wurde. Nehmen Sie die in den folgenden Schritten beschriebenen Einstellungen vor, um eine möglichst originalgetreue, sRGB-konforme Farbwiedergabe zu erzielen. Stellen Sie [FARBJUSTIERUNG] auf [AUS] ein.
Kapitel 4 Einstellungen — Menü [POSITION] Menü [POSITION] Wählen Sie auf dem Menübildschirm [POSITION] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 58). f Drücken Sie nach der Auswahl der Option zum Einstellen asqw.
Kapitel 4 Einstellungen — Menü [POSITION] [NORMAL] Die Bilder werden ohne Änderung des Seitenverhältnisses der Eingangssignale angezeigt. Der Projektor identifiziert die Video-ID (VID), die in die Videosignale eingebettet ist, und zeigt das Bild [VID AUTO] bei automatischer Umschaltung der Bildschirmgrößen zwischen 4:3 und 16:9 an. Diese Funktion ist für NTSC-Signale wirksam.
Kapitel 4 Einstellungen — Menü [POSITION] Hinweis f Wenn [BILDFORMAT] auf [NATIV] eingestellt ist, kann [ZOOM] nicht eingestellt werden. Wenn [BILDFORMAT] auf [NORMAL] eingestellt ist Drücken Sie as, um [ZOOM] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [ZOOM] wird angezeigt. Drücken Sie as, um [MODUS] auszuwählen.
Seite 72
Kapitel 4 Einstellungen — Menü [POSITION] Drücken Sie die <ENTER>-Taste. f Der [TRAPEZKORREKTUR]-Bildschirm zur individuellen Anpassung wird angezeigt. Drücken Sie asqw, um das Element anzupassen. [TRAPEZKORREKTUR] [VERTIKAL] [HORIZONTAL] Einstellen von [ECKEN-KORREKTUR] Drücken Sie as, um [TRAPEZKORREKTUR] auszuwählen. Drücken Sie die <ENTER>-Taste. Drücken Sie as, um [ECKEN-KORREKTUR] auszuwählen.
Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] Menü [ERWEITERTES MENÜ] Wählen Sie auf dem Menübildschirm [ERWEITERTES MENÜ] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“...
Einstellung Regelbereich rektur Drücken Sie die Der Austastbereich bewegt sich aufwärts. q-Taste. Oberer Bildschirm- [OBEN] PT-EZ580: Von oben nach rand unten 0 - 599 Drücken Sie die Der Austastbereich PT-EW640 bewegt sich abwärts. w-Taste. PT-EW540: Von oben nach unten 0 - 399 Drücken Sie die...
Kapitel 4 Einstellungen — Menü [ERWEITERTES MENÜ] [RASTER POSITION] Hiermit kann die Bildposition innerhalb des Anzeigebereichs nach Belieben bewegt werden, wenn das Eingangsbild nicht den gesamten Anzeigebereich verwendet. Drücken Sie as, um [RASTER POSITION] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [RASTER POSITION] wird angezeigt. Drücken Sie asqw, um die Position einzustellen.
Kapitel 4 Einstellungen — Menü [MENUE SPRACHE(LANGUAGE)] Menü [MENUE SPRACHE(LANGUAGE)] Wählen Sie auf dem Menübildschirm [MENUE SPRACHE(LANGUAGE)] aus dem Hauptmenü aus und rufen Sie das Untermenü auf. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 58). f Drücken Sie as, um eine Sprache auszuwählen, und drücken Sie die <ENTER>-Taste, um sie einzustellen.
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Menü [ANZEIGE OPTION] Wählen Sie auf dem Menübildschirm [ANZEIGE OPTION] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“...
Stellt die vertikale Position zwischen -96 und 96 ein. Drücken Sie as, um [BILD-POSITION] auszuwählen. f Wenn [BILDSCHIRMFORMAT] bei PT-EZ580, PT-EW640, PT-EW540 auf [16:10] eingestellt ist, oder [BILDSCHIRMFORMAT] bei PT-EX610, PT-EX510 auf [4:3], dann ist die Auswahl und Anpassung von [BILD-POSITION] nicht verfügbar.
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie qw, um das Element zu ändern. f Die Einstellung ändert sich mit jedem Tastendruck. [STANDARD] Standardeinstellung. Wählen Sie diese Funktion, wenn das Bildseitenverhältnis ein Breitbildsignal ist, das nicht mit den [BREITBILD] [STANDARD]-Einstellungen übereinstimmt. Wählen Sie diese Option aus, wenn Sie ein Signal mit einer speziellen horizontalen Auflösung (An- [ANWENDER] zahl der Pixel) empfangen.
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Drücken Sie as, um [RGB1 SYNC SCHNITT LEVEL] oder [RGB2 SYNC SCHNITT LEVEL] auszuwählen. Drücken Sie qw, um das Element zu ändern. [NIEDRIG] Stellen Sie den Begrenzungswert auf [NIEDRIG] ein. [HOCH] Stellen Sie den Begrenzungswert auf [HOCH] ein. Einstellen von [RGB2 EINGANG EINSTELLUNG] Drücken Sie as, um [RGB IN] auszuwählen.
Die angezeigte Signalebene wird angenommen, wenn der Eingang 30 Bits ist. [DIGITAL LINK IN] (Nur für PT-EZ580, PT-EW640 und PT-EX610) Stellen Sie den Signalpegel ein, wenn der DIGITAL LINK-Eingang ausgewählt ist. Drücken Sie as, um [DIGITAL LINK IN] auszuwählen.
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Hinweis f Die optimale Einstellung schwankt abhängig von der Ausgabeeinstellung des verbundenen externen Gerätes. Beziehen Sie sich bezüglich des Ausgangs des externen Geräts auf die Bedienungsanleitung des externen Geräts. f Die angezeigte Signalebene wird angenommen, wenn der Eingang 30 Bits ist. [BILDSCHIRMEINBLENDUNGEN] Stellen Sie die Bildschirmanzeige ein.
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [EIN] Die Cursorposition wird gespeichert. [AUS] Die Cursorposition wird nicht gespeichert. Hinweis f Auch wenn [OSD SPEICHER] auf [EIN] eingestellt ist, wird die Cursorposition nicht gespeichert, wenn der <MAIN POWER>-Schalter des Projektorgehäuses auf <OFF> gestellt wird. Einstellen von [EINGABEFÜHRUNG] Stellen Sie ein, ob der Eingangsüberblick (Eingangsanschlussname, Signalname und die gegenwärtig ausgewählte Speichernummer) an der unter [OSD-POSITION] eingestellten Position angezeigt werden soll.
Verwenden Sie „Logo Transfer Software“ auf der mitgelieferten CD-ROM, um das [LOGO BENUTZER]-Bild zu erstellen/zu registrieren. [VERSCHLUSS EINSTELLUNGEN] (Nur für PT-EZ580, PT-EW640 und PT-EX610) Stellen Sie das automatische Öffnen und Schließen des Verschlusses beim Aus-/Einschalten der Stromversorgung ein. 84 - DEUTSCH...
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Einstellen von [BEIM STARTVORGANG] Drücken Sie as, um [VERSCHLUSS EINSTELLUNGEN] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [VERSCHLUSS EINSTELLUNGEN] wird angezeigt. Drücken Sie as, um [BEIM STARTVORGANG] auszuwählen. Drücken Sie qw, um das Element zu ändern. [GEÖFFNET] Die Projektion beginnt mit geöffnetem Verschluss, wenn die Stromversorgung eingeschaltet wird.
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] Verwenden des Präsentationstimers Drücken Sie as, um [VORFÜHRUNGSTIMER] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [VORFÜHRUNGSTIMER] wird angezeigt. Drücken Sie as, um das Element auszuwählen, und drücken Sie die Taste <ENTER>. [START] Der Zähler wird gestartet. [STOPP] Der Zähler wird gestoppt.
Kapitel 4 Einstellungen — Menü [ANZEIGE OPTION] [DIGITAL ZOOM] Vergrößern Sie Bilder und verschieben Sie die Bildzoomposition. Abb. 1 Drücken Sie as, um [DIGITAL ZOOM] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [DIGITAL ZOOM] wird angezeigt. Drücken Sie qw, um die Vergrößerung anzupassen. Bedienung Einstellung Regelbereich...
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Menü [PROJEKTOR EINSTELLUNGEN] Wählen Sie auf dem Menübildschirm [PROJEKTOR EINSTELLUNGEN] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“...
Senkt die Leistung der Lampe, wenn der Verschluss geschlossen ist. [AV STUMMSCHALTUNGSKENNUNG] Senkt die Leistung der Lampe, wenn die AV-Stumm-Funktion aktiviert ist. *1 Für PT-EZ580, PT-EW640 und PT-EX610 *2 Für EW540 und PT-EX510 Drücken Sie qw, um das Element umzuschalten.
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] f Wenn Objekte usw. im Bereich des Luminanzsensors auf der Oberseite des Projektors platziert werden, arbeitet möglicherweise [RAUMLICHTERKENNUNG] nicht richtig. Einstellen von [AUTO-ABSCHALTUNG] Mit dieser Funktion können Sie den Projektor automatisch in den Standby-Modus schalten, wenn innerhalb der festgelegten Zeit kein Signaleingang erfolgt.
Schaltet den Eingang zu DIGITAL LINK um. [DisplayPort] Schaltet den Eingang auf DisplayPort um. Schaltet den Eingang zu DIGITAL LINK um und schaltet den [EINGANG1] - Eingang des Panasonic-Doppelkabeltransmitters auf den [EINGANG10] *2*3 angegebenen Eingang um. [AUTO] Stellt [LAMPEN LEISTUNG] auf [AUTO] ein.
[AV STUMMSCHALTUNG] für PT-EW540 und PT-EX510 *2 Nur für PT-EZ580, PT-EW640 und PT-EX610 *3 Wenn der Panasonic-Doppelkabeltransmitter (etwa die optionale Digitale Interface-Box (Modell Nr.: ET-YFB100G)) an den Projektor angeschlossen wird, wird sein Eingangsname automatisch unter [EINGANG1] bis [EINGANG10] angezeigt. Wird eine Option, deren Eingangsname nicht angezeigt wird, ausgewählt, wird sie deaktiviert.
Der Bildschirm [RS-232C] wird angezeigt. Drücken Sie as, um [EINGANGSAUSWAHL] auszuwählen. f Nur für PT-EZ580, PT-EW640 und PT-EX610. PT-EW540 und PT-EX510 stammen aus Schritt 5. Drücken Sie qw, um das Element umzuschalten. Verwenden Sie den <SERIAL IN>-Anschluss des Projektors, um die RS-232C-Kommunikation aus- [PROJEKTOR] zuführen.
Sie dann die <ENTER>-Taste. Hinweis (Nur für PT-EZ580, PT-EW640 und PT-EX610) f Wenn [EINGANGSAUSWAHL] auf [DIGITAL INTERFACE BOX] eingestellt ist, ist die Verbindung über den seriellen Anschluss nur dann möglich, wenn das entsprechende Gerät (wie die optionale Digitale Interface-Box (Modell Nr.: ET-YFB100G)) an den <DIGITAL LINK/LAN>- Anschluss angeschlossen ist.
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Drücken Sie as, um eine Funktion auszuwählen. [INAKTIV] Deaktiviert die <FUNCTION>-Taste. [VOREINSTELLUNG] Zeigt die Unterspeicherliste an. (x Seite 105) [SYSTEM AUSWAHL] Schaltet die [SYSTEM AUSWAHL]-Einstellung um. (x Seite 67) [DAYLIGHT VIEW] Schaltet die [DAYLIGHT VIEW]-Einstellung um. (x Seite 67) [TESTBILDER] Zeigt das integrierte Testbild des Projektors an.
[DisplayPort AUDIO IN] DisplayPort-Ton wird ausgegeben. *1 Nur wenn der Eingang HDMI ist *2 Nur für PT-EZ580, PT-EW640 und PT-EX610 Nur wenn der Eingang DIGITAL LINK ist *3 Nur für PT-EZ580, PT-EW640 und PT-EX610 Nur wenn der Eingang DisplayPort ist [STATUS] Zeigen Sie den Status des Projektors an.
Seite 97
A: Laufzeit, wenn [LAMPEN LEISTUNG] auf [AUTO] und [NORMAL] eingestellt ist angezeigte Lampenlaufzeit f B: Laufzeit, wenn [LAMPEN LEISTUNG] auf [ECO] eingestellt ist *2 Nur für PT-EZ580, PT-EW640 und PT-EX610 Hinweis f Sie können den Statusinhalt per E-Mail versenden, indem Sie während der Anzeige des [STATUS]-Bildschirm die <ENTER>-Taste drücken.
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] [DATUM UND UHRZEIT] Stellen Sie die Zeitzone, das Datum und die Uhrzeit der internen Uhr des Projektors ein. Einstellung der Zeitzone Drücken Sie as, um [DATUM UND UHRZEIT] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [DATUM UND UHRZEIT] wird angezeigt. Drücken Sie as, um [ZEITZONE] auszuwählen.
Kapitel 4 Einstellungen — Menü [PROJEKTOR EINSTELLUNGEN] Geben Sie ein Sicherheitspasswort ein und drücken Sie die <ENTER>-Taste. Wenn der Bestätigungsbildschirm angezeigt wird, drücken Sie qw, um [AUSFÜHREN] auszuwählen, und drücken Sie dann die <ENTER>-Taste. f [SICHERE DATEN] wird während der Speicherung der Daten angezeigt. Hinweis f Die Daten, die von der Computeranwendung festgelegt werden, sind nicht in [ALLE BENUTZERDATEN] eingeschlossen.
Kapitel 4 Einstellungen — Menü [BILD IM BILD] Menü [BILD IM BILD] Wählen Sie auf dem Menübildschirm [BILD IM BILD] aus dem Hauptmenü aus und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“...
Seite 101
Kapitel 4 Einstellungen — Menü [BILD IM BILD] 12) Wenn in Schritt 8) [POSITION] ausgewählt wird, drücken Sie die Taste <ENTER>. 13) Drücken Sie asqw, um die Position anzupassen, und drücken Sie die <MENU>-Taste. 14) Wenn in Schritt 8) [CLOCK PHASE] ausgewählt wird, drücken Sie die Taste qw, um Anpassungen vorzunehmen.
Kapitel 4 Einstellungen — Menü [TESTBILDER] Menü [TESTBILDER] Wählen Sie auf dem Menübildschirm [TESTBILDER] aus dem Hauptmenü aus. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 58). f Drücken Sie zum Umschalten auf qw. [TESTBILDER] Zeigt das integrierte Testbild des Projektors an.
Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] Menü [LISTE DER REGISTRIERTEN SIGNALE] Wählen Sie auf dem Menübildschirm [LISTE DER REGISTRIERTEN SIGNALE] aus dem Haupt- menü aus. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigation durch das Menü“ (x Seite 58). r Details der registrierten Signale A1 (1-2) Speichernummer:...
Kann nur verwendet werden, wenn ein Eingangssignal über die Anschlüsse <RGB 1 IN>, <RGB 2 IN>, <DVI-D IN>, <HDMI IN>, <DIGITAL LINK/LAN> oder <DisplayPort IN> eingespeist wird. (Anschlüsse <DIGITAL LINK> und <DisplayPort IN> nur für PT-EZ580, PT-EW640 und PT-EX610) f Wenn [ERWEITERT] eingestellt ist, kann das Bild verzerrt erscheinen, weil das Signal als gleiches Signal erkannt wird, selbst wenn sich die Synchronisationsfrequenz leicht geändert hat.
Kapitel 4 Einstellungen — Menü [LISTE DER REGISTRIERTEN SIGNALE] f Drücken Sie zum Abbrechen des Löschvorgangs die <MENU>-Taste, um zum [LISTE DER REGISTRIERTEN SIGNALE]-Bildschirm zurückzukehren. Drücken Sie die <ENTER>-Taste. f Das ausgewählte Signal wird gelöscht. Hinweis f Ein registriertes Signal kann auch mit [REGISTRIERTEN SIGNALE LÖSCHEN] im [SETUP DER REGISTRIERTEN SIGNALE]-Bildschirm gelöscht werden.
Stromversorgung eingeschaltet wird. Wenn das eingegebene Passwort falsch ist, wird die Bedienung auf die Einschalttaste <v/b> auf dem Bedienfeld und die Standby-Taste <v>, die Tasten <SHUTTER>*1 und <LENS> (<FOCUS>, <ZOOM> und <SHIFT>) auf der Fernbedienung beschränkt. *1 Für PT-EZ580, PT-EW640 und PT-EX610 Taste <AV MUTE> für PT-EW540 und PT-EX510 Drücken Sie as, um [SICHERHEITS PASSWORT] auszuwählen.
Kapitel 4 Einstellungen — Menü [SICHERHEIT] Drücken Sie asqw und die Ziffertasten (<0> - <9>), um ein Passwort zu vergeben. f Es können bis zu acht Tastenbedienungen eingestellt werden. Drücken Sie die <ENTER>-Taste. Geben Sie das Passwort zur Bestätigung erneut ein. Drücken Sie die <ENTER>-Taste.
Kapitel 4 Einstellungen — Menü [SICHERHEIT] [MENU-PASSWORT] Das Passwort zum Sperren des Menüs kann geändert werden. Drücken Sie as, um [MENU-PASSWORT] auszuwählen. Drücken Sie die <ENTER>-Taste. f Der Bildschirm [MENU-PASSWORT] wird angezeigt. Drücken Sie asqw, um den Text auszuwählen, und drücken Sie die <ENTER>-Taste, um den Text einzugeben.
Menü“ (x Seite 58). f Drücken Sie nach der Auswahl der Option zum Einstellen asqw. [DIGITAL LINK MODUS] (Nur für PT-EZ580, PT-EW640 und PT-EX610) Schalten Sie das Kommunikationsverfahren des <DIGITAL LINK/LAN>-Projektoranschlusses um. Drücken Sie as, um [DIGITAL LINK MODUS] auszuwählen.
Wenn der Bestätigungsbildschirm angezeigt wird, drücken Sie qw, um [AUSFÜHREN] auszuwählen, und drücken Sie dann die <ENTER>-Taste. [DIGITAL LINK STATUS] (Nur für PT-EZ580, PT-EW640 und PT-EX610) Zeigen Sie die DIGITAL LINK-Verbindungsumgebung an. Drücken Sie as, um [DIGITAL LINK STATUS] auszuwählen.
URL http://www.extron.com/ [SPEICHERN] Speichern Sie die aktuellen Netzwerkeinstellungen. *1 Nur für PT-EZ580, PT-EW640 und PT-EX610 Drücken Sie as zur Auswahl von [SPEICHERN], und drücken Sie die <ENTER>-Taste. Wenn der Bestätigungsbildschirm angezeigt wird, drücken Sie qw, um [AUSFÜHREN] auszuwählen, und drücken Sie dann die <ENTER>-Taste.
Verwenden Sie ein Netzwerkkabel von höchstens 100 m (328'1") Länge. Verbindung mit einem Doppelkabeltransmitter (Nur für PT-EZ580, PT-EW640 und PT-EX610) Der Projektor ist mit einer Funktion ausgestattet, mit der Ethernet-Signale von einem Doppelkabeltransmitter zusammen mit Video- und Audiosignalen über ein Netzwerkkabel empfangen werden können. Schließen Sie ein Netzwerkkabel an den <DIGITAL LINK/LAN>-Anschluss des Projektors an.
Sie auf der Panasonic-Website (http://panasonic.net/avc/projector/). Beachten Sie, dass die Überprüfung für Geräte anderer Hersteller für die von der Panasonic Corporation festgelegten Elemente durchgeführt wurde und nicht alle Vorgänge überprüft wurden. Bei Betriebs- oder Leistungsprobleme, die durch die Geräte anderer Hersteller verursacht werden, wenden Sie sich an den jewei- ligen Hersteller.
Während der Aktualisierung der Leinwand für die Websteuerung wird die Leinwand möglicherweise einen Moment lang weiß. Hierbei handelt es sich nicht um eine Fehlfunktion. f Die folgenden Websteuerungs-Bildschirme zeigen Beispiele für PT-EZ580. Der Bildschirminhalt kann sich möglicherweise abhängig vom Modell unterscheiden.
Seite 115
Zeigt den Steuerstatus des <REMOTE 2 IN>-Anschlusses an. 16 [PROJECTOR RUNTIME] Zeigt die Laufzeit des Projektors an. *1 Für PT-EZ580, PT-EW640 und PT-EX610 [AV STUMMSCHALTUNG] für PT-EW540 und PT-EX510 Zeigt den Status der Funktion AV STUMMSCHALTUNG an. DEUTSCH - 115...
Seite 116
Es hat sich zu viel Staub in der Luftfiltereinheit angesammelt. Schalten Sie den [AIR FILTER] <MAIN POWER>-Schalter auf <OFF> (x Seite 48) und reinigen Sie den Luftfilter. (x Seite 133) *1 Nur für PT-EZ580, PT-EW640 und PT-EX610 116 - DEUTSCH...
Seite 117
Kapitel 4 Einstellungen — Menü [NETZWERK] [Network status]-Seite Klicken Sie auf [Status] → [Network status]. Der aktuelle Status der Netzwerkeinstellung wird angezeigt. [Access error]-Seite Klicken Sie auf [Status] → [Access error]. Das Fehlerprotokoll des Webservers wird angezeigt, etwa der Zugriff auf Seiten, die nicht existieren, oder der Zugriff mit nicht autorisierten Benutzernamen oder Passwörtern.
Seite 118
[PICTURE MODE] Schaltet den Bildmodus um. [CLOSED CAPTION] Schaltet die Untertiteleinstellung um. *1 [DisplayPort] und [DIGITAL LINK] nur für PT-EZ580, PT-EW640 und PT-EX610 *2 Für PT-EZ580, PT-EW640 und PT-EX610 [AV STUMMSCHALTUNG] für PT-EW540 und PT-EX510 Schaltet die AV Stummschaltungs-Funktion ein/aus.
Seite 119
Kapitel 4 Einstellungen — Menü [NETZWERK] [Network config]-Seite Klicken Sie auf [Detailed set up] → [Network config]. f Klicken Sie auf [Network config], um den [CAUTION!]-Bildschirm anzuzeigen. f Klicken Sie auf die Schaltfläche [Next], um die aktuellen Einstellungen anzuzeigen. f Klicken Sie auf die Schaltfläche [Change], um den Einstellungsänderungs-Bildschirm anzuzeigen. [PROJECTOR NAME] [DNS1] Geben Sie den Namen des Projektors ein.
Seite 120
Kapitel 4 Einstellungen — Menü [NETZWERK] [Adjust clock]-Seite Klicken Sie auf [Detailed set up] → [Adjust clock]. [Timezone] [NTP SERVER NAME] Wählt die Zeitzone aus. Geben Sie die IP-Adresse oder den Servernamen des NTP- Servers ein, wenn Sie das Datum und die Uhrzeit manuell [Set time zone] einstellen möchten.
Seite 121
Kapitel 4 Einstellungen — Menü [NETZWERK] [E-MAIL ADDRESS 1], [E-MAIL ADDRESS 2] Einstellungen der Bedingungen, bei denen eine E-Mail Geben Sie die E-Mail-Adresse ein, an die gesendet werden soll. versendet werden soll Lassen Sie [E-MAIL ADDRESS 2] leer, wenn keine zwei E-Mail- Wählen Sie die Bedingungen aus, unter denen eine E-Mail Adressen verwendet werden sollen.
Seite 122
Luminanzsperrfunktion. [SIGNAL DETECTION] Aktiviert ([ON])/deaktiviert ([OFF]) die Kein-Signal- Sperrfunktion. *1 Für PT-EZ580, PT-EW640 und PT-EX610 [AV STUMMSCHALTUNGSKENNUNG] für PT-EW540 und PT-EX510 Hinweis f Für Einzelheiten zu jedem Einstellungselement beachten Sie das Menü [PROJEKTOR EINSTELLUNGEN] → [ECO MANAGEMENT] (x Seite 89) auf dem Projektor.
65.4kHz / 54.4Hz REMOTE2 STATUS ENABLE ----- Wired Network configuration ----- DHCP Client IP address 192.168.0.8 MAC address cc:7e:e8:00:00:00 Tue Jun 04 22:30:14:2013 ----- Memo ----- Hinweis f BLENDE (KONTRAST-VERSCHLUSS) und VERSCHLUSS (STUMM-VERSCHLUSS) nur für PT-EZ580, PT-EW640 und PT-EX610. DEUTSCH - 123...
Seite 124
65.4kHz / 54.4Hz REMOTE2 STATUS ENABLE ----- Wired Network configuration ----- DHCP Client IP address 192.168.0.8 MAC address cc:7e:e8:00:00:00 Tue Jun 04 22:29:33:2013 ----- Memo ----- Hinweis f BLENDE (KONTRAST-VERSCHLUSS) und VERSCHLUSS (STUMM-VERSCHLUSS) nur für PT-EZ580, PT-EW640 und PT-EX610. 124 - DEUTSCH...
Seite 125
Kapitel 4 Einstellungen — Menü [NETZWERK] [Change password]-Seite Klicken Sie auf [Change password]. [Administrator] [Next] Wird verwendet, um die Einstellung von [Administrator] zu Wird verwendet, um den Bildschirm für das Ändern des ändern. Passwortes anzuzeigen. [User] Wird verwendet, um die Einstellung von [User] zu ändern. [Administrator]-Konto [Account] [New]...
Kapitel 4 Einstellungen — Menü [NETZWERK] [User]-Konto [Account] [OK] Zeigt das zu ändernde Konto an. Bestätigt die Änderung des Passworts. [New] [User name]: Geben Sie den gewünschten neuen Benutzernamen ein. (Bis zu 16 Zeichen als Single-Byte) [Password]: Geben Sie das gewünschte neue Passwort ein. (Bis zu 16 Zeichen als Single-Byte) [Password(Retype)]: Geben Sie das gewünschte neue Passwort erneut ein.
Schaltet die Einstellung um, ob die Verschlussfunktion genutzt Bildqualität. wird (Schließen/Öffnen des Verschlusses). [Back] Kehrt zur vorigen Seite zurück. *1 Für PT-EZ580, PT-EW640 und PT-EX610 [AV STUMMSCHALTUNG] für PT-EW540 und PT-EX510 Schaltet die AV Stummschaltungs-Funktion ein/aus. [Tools]-Seite Klicken Sie auf der Steuerungsseite auf [Tools].
Seite 128
Kapitel 4 Einstellungen — Menü [NETZWERK] [Info]-Seite Klicken Sie auf der Steuerungsseite auf [Info]. [Projector Name] [Source] Zeigt den Projektornamen an. Zeigt den ausgewählten Eingang an. [Mac Address] [Lamp Mode] Zeigt die MAC-Adresse an. Zeigt den Einstellstatus von [LAMPEN LEISTUNG] (x Seite 89) an. [Lamp Hours] Zeigt die Laufzeit der Lampen an (umgewandelter Wert).
Kapitel 5 Wartung — Lampe-/Temperatur-/Filteranzeigen Lampe-/Temperatur-/Filteranzeigen Wenn eine Anzeigelampe aufleuchtet Wenn ein Problem innerhalb des Projektors auftritt, informieren die Lampenanzeige <LAMP>, die Temperaturanzeige <TEMP> und die Filteranzeige <FILTER> Sie, indem sie leuchten oder blinken. Überprüfen Sie den Status der Anzeigen und beheben Sie die angezeigten Probleme wie folgt.
Kapitel 5 Wartung — Lampe-/Temperatur-/Filteranzeigen Temperaturanzeige <TEMP> Blinkt rot Blinkt rot Anzeigestatus Leuchtet rot (2 Mal) (3 Mal) Die Innentemperatur ist hoch (War- Die Innentemperatur ist hoch (Stand- Status Der Kühllüfter hat angehalten. nung). by-Status). f Ist die Lufteinlass-/Luftaustrittsöffnung blockiert? Ursache f Ist die Raumtemperatur hoch? ―...
Kapitel 5 Wartung — Wartung/Austausch Wartung/Austausch Vor der Wartung/dem Ersatz f Achten Sie darauf, dass der Strom vor der Wartung oder dem Austausch der Einheit ausgeschaltet wird. (x Seiten 43, 48) f Befolgen Sie beim Ausschalten des Projektors die unter „Ausschalten des Projektors“ (x Seite 48) beschriebenen Verfahren. Wartung Außengehäuse Wischen Sie Schmutz und Staub mit einem weichen, trockenen Tuch ab.
Kapitel 5 Wartung — Wartung/Austausch Reinigen der Luftfiltereinheit Entfernen Sie die Luftfiltereinheit zuvor mit den unter „Entfernen der Luftfiltereinheit“ beschriebenen Schritten. Abb. 1 Abb. 2 Waschen Sie die Luftfiltereinheit. (Abb. 1) Tauchen Sie die Luftfiltereinheit in kaltes oder warmes Wasser und spülen Sie sie anschließend leicht aus. f Verwenden Sie keine Reinigungswerkzeuge wie zum Beispiel Bürsten.
Ihrem Händler nach, wie das ordnungsgemäß zu geschehen hat. Achtung f Panasonic übernimmt keine Verantwortung für mögliche Schäden oder Funktionsstörungen des Produktes, die durch die Verwendung von Lampeneinheiten entstehen, die nicht durch Panasonic hergestellt wurden. Verwenden Sie nur spezifizierte Lampen.
Kapitel 5 Wartung — Wartung/Austausch Wie man die Lampeneinheit ersetzt Achtung f Beim Anbringen des Projektors an der Decke sollten Sie nicht direkt unter der Lampeneinheit oder mit dem Gesicht in der Nähe der Lampeneinheit arbeiten. f Entfernen und lösen Sie beim Austausch der Lampeneinheit keine anderen als die angegebenen Schrauben. f Achten Sie darauf, die Lampeneinheit und die Lampenabdeckung sicher anzubringen.
Kapitel 5 Wartung — Wartung/Austausch So ersetzen Sie die Luftfiltereinheit Achtung f Achten Sie darauf, dass der Strom vor dem Austausch der Luftfiltereinheit ausgeschaltet wird. f Überprüfen Sie, ob der Projektor stabil steht, und führen Sie den Austausch an einem sicheren Ort durch, an dem die Einheit nicht beschädigt wird, selbst wenn Sie die Luftfiltereinheit fallenlassen.
Kapitel 5 Wartung — Fehlerbehebung Fehlerbehebung Überprüfen Sie die folgenden Punkte. Schlagen Sie sich für Einzelheiten auf den entsprechenden Seiten nach. Probleme Zu überprüfende Punkte Seite f Ist der Netzstecker fest in die Steckdose eingesteckt? ― f Ist der Schalter <MAIN POWER> auf <OFF> eingestellt? f Führt die Steckdose Strom? ―...
Seite 138
Wird ein Signal eingespeist, das nicht mit einem Doppelkabeltransmitter kompatibel ― ist? *1 Nur für PT-EZ580, PT-EW640 und PT-EX610 Achtung f Wenn die Probleme weiterhin bestehen bleiben, auch nachdem die vorhergehenden Punkte überprüft wurden, wenden Sie sich an Ihren Händler.
11 12 21 31 32 Abfrage des Gibt den Namen aus, der unter [PROJEKTORNAME] von NAME? xxxxx Projektornamens [NETZWERKEINSTELLUNG] eingestellt wurde. Abfrage des INF1? Panasonic Gibt den Herstellernamen aus. Herstellernamens EZ580 Abfrage des INF2? EW640, EW540 Gibt den Modellnamen aus. Modellnamens...
Kapitel 6 Anhang — Technische Informationen *1 Nur für PT-EZ580, PT-EW640 und PT-EX610 *2 Für PT-EZ580, PT-EW640 und PT-EX610 *3 Für EW540 und PT-EX510 *4 Wenn das Menü [PROJEKTOR EINSTELLUNGEN] → [ECO MANAGEMENT] → [VERSCHLUSSKENNUNG] oder [AV STUMMSCHALTUNGSKENNUNG] auf [EIN] eingestellt ist, schalten Sie diese Funktion nicht innerhalb kurzer Zeit ein/aus.
Wenn Sie die Verbindung direkt herstellen Projektoranschlüsse Computer D-Sub 9-polig (Buchse) D-Sub 9-polig (Stecker) Verbindungskabel (ungekreuzt) Beim Anschließen von mit DIGITAL LINK-kompatiblen Geräten (Nur für PT-EZ580, PT-EW640 und PT-EX610) Projektoranschlüsse Mit DIGITAL LINK-kompatibles Gerät Computer DIGITAL LINK DIGITAL LINK D-Sub 9-polig (Buchse)
Kapitel 6 Anhang — Technische Informationen Verbindungszustand (Werksstandard) Signalebene RS-232C-kompatibel Synchr.-Methode Asynchron Baudrate 9 600 bps Parität Keine Zeichenlänge 8 Bit Stoppbit 1 Bit X-Parameter Keine S-Parameter Keine Grundformat Die Übertragung vom Computer beginnt mit STX, anschließend werden die ID, der Befehl, der Parameter und ETX in dieser Reihenfolge gesendet.
01 - 96 Nummer des Unterspeichers Abfrage des Unterspeicherstatus *1 Nur für PT-EZ580, PT-EW640 und PT-EX610 *2 Für PT-EZ580, PT-EW640 und PT-EX610 *3 Für EW540 und PT-EX510 *4 Wenn das Menü [PROJEKTOR EINSTELLUNGEN] → [ECO MANAGEMENT] → [VERSCHLUSSKENNUNG] oder [AV STUMMSCHALTUNGSKENNUNG] auf [EIN] eingestellt ist, schalten Sie diese Funktion nicht innerhalb kurzer Zeit ein/aus.
POWER RGB1 Sonstige RGB1 RGB2 Sonstige RGB2 VIDEO Sonstige VIDEO HDMI Sonstige HDMI DVI-D Sonstige DVI-D SHUTTER Über Fernbedienung Über externen RST/SET gesteuert Kontakt gesteuert *1 Für PT-EZ580, PT-EW640 und PT-EX610 [AV STUMMSCHALTUNG] für PT-EW540 und PT-EX510 146 - DEUTSCH...
Kapitel 6 Anhang — Technische Informationen Achtung f Überbrücken Sie bei der Steuerung die Stifte (1) und (9). f Wenn die Stifte (1) und (9) überbrückt werden, sind die folgenden Tasten auf dem Bedienfeld und der Fernbedienung deaktiviert. Befehle für RS-232C und Netzwerkfunktionen, die diesen Funktionen entsprechen, sind ebenfalls deaktiviert. g Einschalttaste <v/b>...
In der folgenden Tabelle sind die Videosignale angegeben, die mit dem Projektor kompatibel sind. f Folgende Symbole zeigen Formate an. g V: VIDEO, Y/C g R: RGB g Y: YC g D: DVI-D g H: HDMI g DP: DisplayPort (Nur für PT-EZ580, PT-EW640 und PT-EX610) 148 - DEUTSCH...
Seite 149
Kapitel 6 Anhang — Technische Informationen Abtastfrequenz Plug and Play Dot-Clock- Auflösung Hori- DVI-D Modus Frequenz Format Vertikal (Pixel) zontal RGB2 HDMI (MHz) (Hz) EDID1 EDID2 EDID3 (kHz) NTSC/NTSC4.43/ 720 x 480i 15,7 59,9 ― ― ― ― ― ― ― PAL-M/PAL60 PAL/PAL-N/SECAM 720 x 576i...
Seite 150
*6 Tastet die Pixel im Bild-Verarbeitungskreislauf ab und zeigt das Bild an. *7 Nur für PT-EZ580 Hinweis f Die Anzahl der Anzeigepunkte für PT-EZ580 ist 1 920 x 1 200. Die Anzahl der Anzeigepunkte für ist 1 280 x 800. PT-EW640 PT-EW540 Die Anzahl der Anzeigepunkte für PT-EX610 und PT-EX510 ist 1 024 x 768.
485 W (5,6 A - 2,1 A) oder weniger 0,3 W wenn [BEREITSCHAFTS MODUS] auf [ECO] eingestellt ist 10 W wenn [BEREITSCHAFTS MODUS] auf [NORMAL] eingestellt ist PT-EZ580, PT-EW640, PT-EX610 Stromverbrauch 37 W wenn [IM STANDBY MODUS] unter [AUDIO EINSTELLUNG] auf...
Seite 152
Dot-Clock-Frequenz: 25 MHz - 162 MHz *1 nur Pixel-Repetition-Signal (Dot clock-Frequenz 27,0 MHz) *2 Nur für PT-EZ580, PT-EW640 und PT-EX610 Hinweis f Die Signale, die mit dem DIGITAL LINK-Eingang kompatibel sind, sind dieselben, die auch mit dem HDMI-Eingang kompatibel sind.
Seite 153
1 Paar, RJ-45, für Netzwerkverbindung, DIGITAL LINK-Verbindung, PJLink-kompatibel, 100Base-TX Anschluss <LAN>-Anschluss 1 Paar, RJ-45, für Netzwerkverbindung, PJLink-kompatibel, 10Base-T/100Base-TX *1 Nur für PT-EZ580, PT-EW640 und PT-EX610 *2 Nur für PT-EW540 und PT-EX510 Hinweis f Die Modellnummern des Zubehörs und des Sonderzubehörs können ohne Ankündigung geändert werden.
Kapitel 6 Anhang — Abmessungen Abmessungen Einheit: mm 225,5 (8-7/8") 281,9 (11-3/32") 265 (10-7/16") 451 (17-3/4") 530 (20-7/8") * Die oben genannten Abmessungen gelten, wenn das Standard-Zoomobjektiv angebracht ist. * Die Abmessungen sind für jedes Produkt anders. 154 - DEUTSCH...
Überlassen Sie Installationsarbeiten wie die Deckenmontage des Projektors einem qualifizierten Techniker. f Panasonic übernimmt keine Haftung für Unfälle, Sachschäden oder Schäden am Projektor, die sich aus der Verwendung von Deckenmontagehalterungen ergeben, die nicht von Panasonic hergestellt wurden, die durch nicht angegebene Kombinationen der Deckenmontagehalterungen, durch nicht in der Montageanleitung beschriebene Montagemethoden, durch nicht aufgeführtes, optionales...
Index Index Einstellen der Identifikationsnummer der Fernbedienung Abmessungen <ON SCREEN>-Taste Einstellung der einstellbaren Füße <AC IN>-Anschluss 22, 43 Fernbedienung 20, 53 [EINST. STARTVORGANG] [ALLE BENUTZERDATEN LADEN] <ENTER>-Taste [ALLE BENUTZERDATEN SICHERN] Fernbedienung Anfangseinstellung P IN P-Funktion Projektorgehäuse <P IN P>-Taste Anpassen der Lautstärke Entfernen/Anbringen des Projektionsobjektivs Anschließen Fernbedienung...
Seite 157
Index Wartung Wichtige Hinweise zur Sicherheit [ZOOM] <ZOOM>-Taste Fernbedienung 20, 49 Zubehör Zurücksetzen von Werten auf die Standardeinstellungen Zwei Fenster DEUTSCH - 157...
