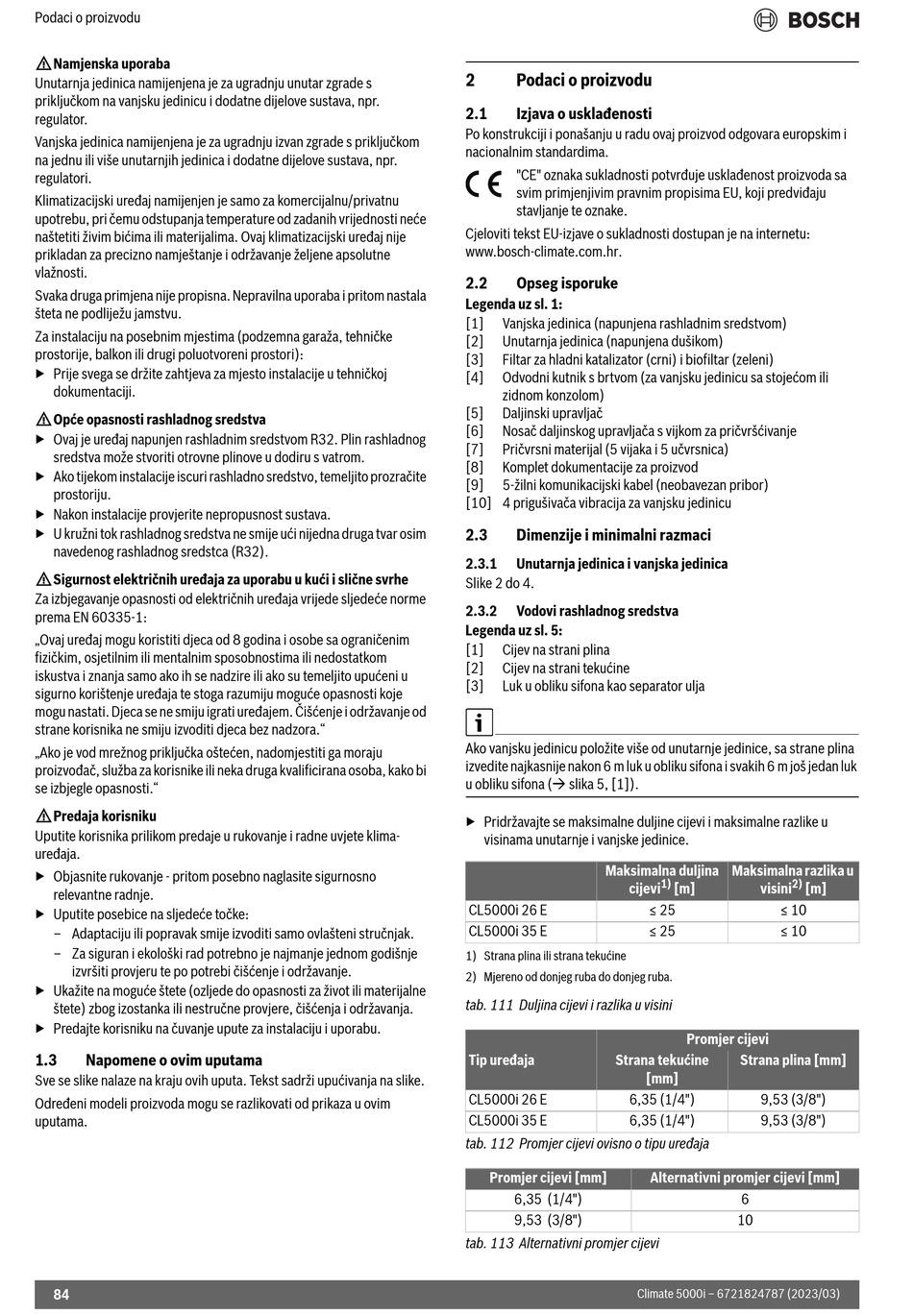

Podaci o proizvodu
HNamjenska uporaba
Unutarnja jedinica namijenjena je za ugradnju unutar zgrade s
priključkom na vanjsku jedinicu i dodatne dijelove sustava, npr.
regulator.
Vanjska jedinica namijenjena je za ugradnju izvan zgrade s priključkom
na jednu ili više unutarnjih jedinica i dodatne dijelove sustava, npr.
regulatori.
Klimatizacijski uređaj namijenjen je samo za komercijalnu/privatnu
upotrebu, pri čemu odstupanja temperature od zadanih vrijednosti neće
naštetiti živim bićima ili materijalima. Ovaj klimatizacijski uređaj nije
prikladan za precizno namještanje i održavanje željene apsolutne
vlažnosti.
Svaka druga primjena nije propisna. Nepravilna uporaba i pritom nastala
šteta ne podliježu jamstvu.
Za instalaciju na posebnim mjestima (podzemna garaža, tehničke
prostorije, balkon ili drugi poluotvoreni prostori):
▶ Prije svega se držite zahtjeva za mjesto instalacije u tehničkoj
dokumentaciji.
HOpće opasnosti rashladnog sredstva
▶ Ovaj je uređaj napunjen rashladnim sredstvom R32. Plin rashladnog
sredstva može stvoriti otrovne plinove u dodiru s vatrom.
▶ Ako tijekom instalacije iscuri rashladno sredstvo, temeljito prozračite
prostoriju.
▶ Nakon instalacije provjerite nepropusnost sustava.
▶ U kružni tok rashladnog sredstva ne smije ući nijedna druga tvar osim
navedenog rashladnog sredstca (R32).
HSigurnost električnih uređaja za uporabu u kući i slične svrhe
Za izbjegavanje opasnosti od električnih uređaja vrijede sljedeće norme
prema EN 60335-1:
„Ovaj uređaj mogu koristiti djeca od 8 godina i osobe sa ograničenim
fizičkim, osjetilnim ili mentalnim sposobnostima ili nedostatkom
iskustva i znanja samo ako ih se nadzire ili ako su temeljito upućeni u
sigurno korištenje uređaja te stoga razumiju moguće opasnosti koje
mogu nastati. Djeca se ne smiju igrati uređajem. Čišćenje i održavanje od
strane korisnika ne smiju izvoditi djeca bez nadzora."
„Ako je vod mrežnog priključka oštećen, nadomjestiti ga moraju
proizvođač, služba za korisnike ili neka druga kvalificirana osoba, kako bi
se izbjegle opasnosti."
HPredaja korisniku
Uputite korisnika prilikom predaje u rukovanje i radne uvjete klima-
uređaja.
▶ Objasnite rukovanje - pritom posebno naglasite sigurnosno
relevantne radnje.
▶ Uputite posebice na sljedeće točke:
– Adaptaciju ili popravak smije izvoditi samo ovlašteni stručnjak.
– Za siguran i ekološki rad potrebno je najmanje jednom godišnje
izvršiti provjeru te po potrebi čišćenje i održavanje.
▶ Ukažite na moguće štete (ozljede do opasnosti za život ili materijalne
štete) zbog izostanka ili nestručne provjere, čišćenja i održavanja.
▶ Predajte korisniku na čuvanje upute za instalaciju i uporabu.
1.3
Napomene o ovim uputama
Sve se slike nalaze na kraju ovih uputa. Tekst sadrži upućivanja na slike.
Određeni modeli proizvoda mogu se razlikovati od prikaza u ovim
uputama.
84
2
Podaci o proizvodu
2.1
Izjava o usklađenosti
Po konstrukciji i ponašanju u radu ovaj proizvod odgovara europskim i
nacionalnim standardima.
"CE" oznaka sukladnosti potvrđuje usklađenost proizvoda sa
svim primjenjivim pravnim propisima EU, koji predviđaju
stavljanje te oznake.
Cjeloviti tekst EU-izjave o sukladnosti dostupan je na internetu:
www.bosch-climate.com.hr.
2.2
Opseg isporuke
Legenda uz sl. 1:
[1]
Vanjska jedinica (napunjena rashladnim sredstvom)
[2]
Unutarnja jedinica (napunjena dušikom)
[3]
Filtar za hladni katalizator (crni) i biofiltar (zeleni)
[4]
Odvodni kutnik s brtvom (za vanjsku jedinicu sa stojećom ili
zidnom konzolom)
[5]
Daljinski upravljač
[6]
Nosač daljinskog upravljača s vijkom za pričvršćivanje
[7]
Pričvrsni materijal (5 vijaka i 5 učvrsnica)
[8]
Komplet dokumentacije za proizvod
[9]
5-žilni komunikacijski kabel (neobavezan pribor)
[10] 4 prigušivača vibracija za vanjsku jedinicu
2.3
Dimenzije i minimalni razmaci
2.3.1
Unutarnja jedinica i vanjska jedinica
Slike 2 do 4.
2.3.2
Vodovi rashladnog sredstva
Legenda uz sl. 5:
[1]
Cijev na strani plina
[2]
Cijev na strani tekućine
[3]
Luk u obliku sifona kao separator ulja
Ako vanjsku jedinicu položite više od unutarnje jedinice, sa strane plina
izvedite najkasnije nakon 6 m luk u obliku sifona i svakih 6 m još jedan luk
u obliku sifona ( slika 5, [1]).
▶ Pridržavajte se maksimalne duljine cijevi i maksimalne razlike u
visinama unutarnje i vanjske jedinice.
Maksimalna duljina
cijevi
CL5000i 26 E
CL5000i 35 E
1) Strana plina ili strana tekućine
2) Mjereno od donjeg ruba do donjeg ruba.
tab. 111 Duljina cijevi i razlika u visini
Tip uređaja
Strana tekućine
CL5000i 26 E
6,35 (1/4")
CL5000i 35 E
6,35 (1/4")
tab. 112 Promjer cijevi ovisno o tipu uređaja
Promjer cijevi [mm]
6,35 (1/4")
9,53 (3/8")
tab. 113 Alternativni promjer cijevi
Climate 5000i – 6721824787 (2023/03)
Maksimalna razlika u
1)
2)
[m]
visini
[m]
≤ 25
≤ 10
≤ 25
≤ 10
Promjer cijevi
Strana plina [mm]
[mm]
9,53 (3/8")
9,53 (3/8")
Alternativni promjer cijevi [mm]
6
10
