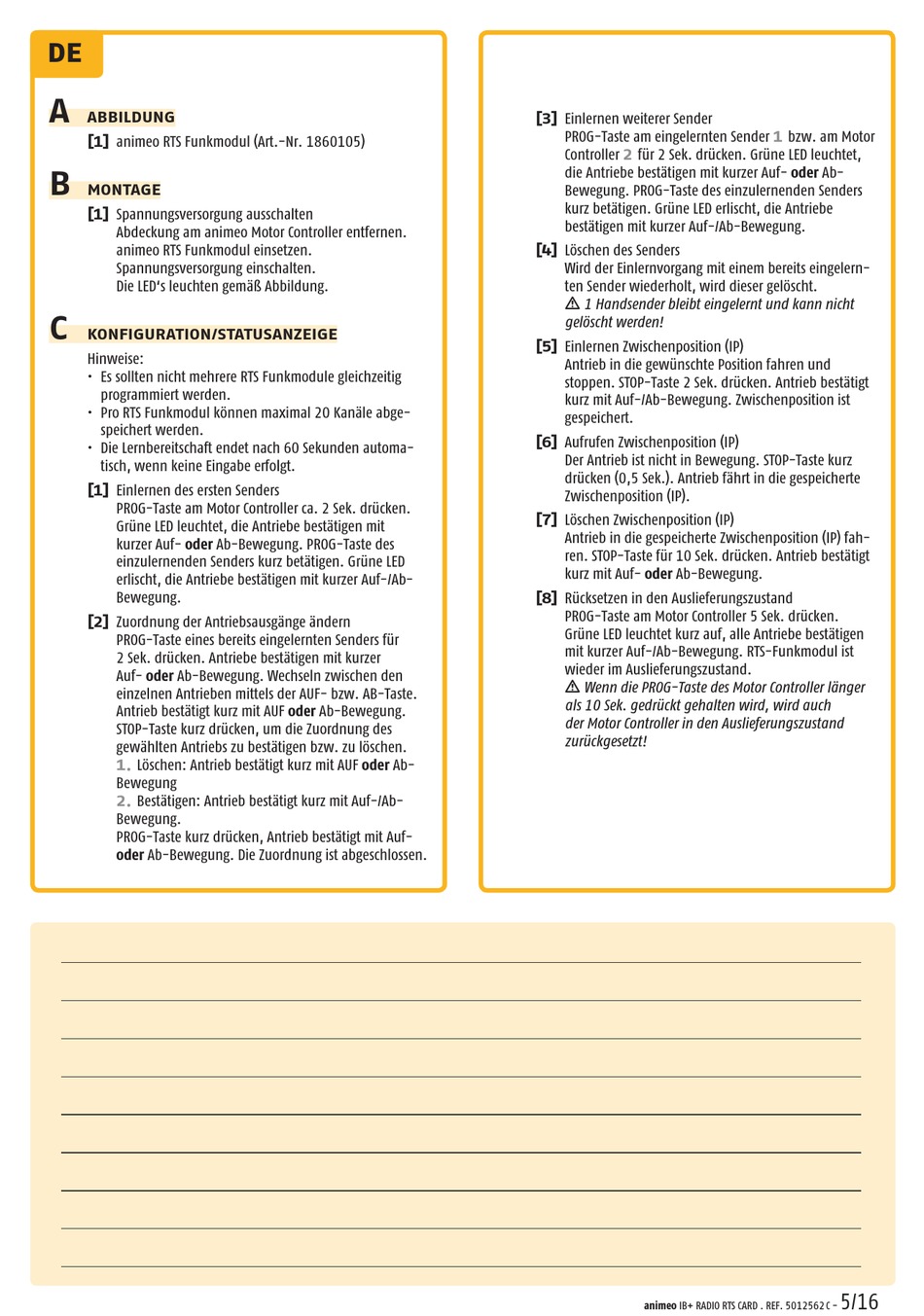

DE
A
ABBILDUNG
[1] animeo RTS Funkmodul (Art.-Nr. 1860105)
B
MONTAGE
[1] Spannungsversorgung ausschalten
Abdeckung am animeo Motor Controller entfernen.
animeo RTS Funkmodul einsetzen.
Spannungsversorgung einschalten.
Die LED's leuchten gemäß Abbildung.
C
KONFIGURATION/STATUSANZEIGE
Hinweise:
• Es sollten nicht mehrere RTS Funkmodule gleichzeitig
pro grammiert werden.
• Pro RTS Funkmodul können maximal 20 Kanäle abge-
speichert werden.
• Die Lernbereitschaft endet nach 60 Sekunden automa-
tisch, wenn keine Eingabe erfolgt.
[1] Einlernen des ersten Senders
PROG-Taste am Motor Controller ca. 2 Sek. drücken.
Grüne LED leuchtet, die Antriebe bestätigen mit
kurzer Auf- oder Ab-Bewegung. PROG-Taste des
einzulernenden Senders kurz betätigen. Grüne LED
erlischt, die Antriebe bestätigen mit kurzer Auf-/Ab-
Bewegung.
[2] Zuordnung der Antriebsausgänge ändern
PROG-Taste eines bereits eingelernten Senders für
2 Sek. drücken. Antriebe bestätigen mit kurzer
Auf- oder Ab-Bewegung. Wechseln zwischen den
einzelnen Antrieben mittels der AUF- bzw. AB-Taste.
Antrieb bestätigt kurz mit AUF oder Ab-Bewegung.
STOP-Taste kurz drücken, um die Zuordnung des
gewählten Antriebs zu bestätigen bzw. zu löschen.
1.
Löschen: Antrieb bestätigt kurz mit AUF oder Ab-
Bewegung
2.
Bestätigen: Antrieb bestätigt kurz mit Auf-/Ab-
Bewegung.
PROG-Taste kurz drücken, Antrieb bestätigt mit Auf-
oder Ab-Bewegung. Die Zuordnung ist abgeschlossen.
[3] Einlernen weiterer Sender
PROG-Taste am eingelernten Sender
2
Controller
für 2 Sek. drücken. Grüne LED leuchtet,
die Antriebe bestätigen mit kurzer Auf- oder Ab-
Bewegung. PROG-Taste des einzulernenden Senders
kurz betätigen. Grüne LED erlischt, die Antriebe
be stätigen mit kurzer Auf-/Ab-Bewegung.
[4] Löschen des Senders
Wird der Einlernvorgang mit einem bereits eingelern-
ten Sender wiederholt, wird dieser gelöscht.
m 1 Handsender bleibt eingelernt und kann nicht
gelöscht werden!
[5] Einlernen Zwischenposition (IP)
Antrieb in die gewünschte Position fahren und
stoppen. STOP-Taste 2 Sek. drücken. Antrieb bestätigt
kurz mit Auf-/Ab-Bewegung. Zwischenposition ist
gespeichert.
[6] Aufrufen Zwischenposition (IP)
Der Antrieb ist nicht in Bewegung. STOP-Taste kurz
drücken (0,5 Sek.). Antrieb fährt in die gespeicherte
Zwischenposition (IP).
[7] Löschen Zwischenposition (IP)
Antrieb in die gespeicherte Zwischenposition (IP) fah-
ren. STOP-Taste für 10 Sek. drücken. Antrieb bestätigt
kurz mit Auf- oder Ab-Bewegung.
[8] Rücksetzen in den Auslieferungszustand
PROG-Taste am Motor Controller 5 Sek. drücken.
Grüne LED leuchtet kurz auf, alle Antriebe bestätigen
mit kurzer Auf-/Ab-Bewegung. RTS-Funkmodul ist
wieder im Auslieferungszustand.
m Wenn die PROG-Taste des Motor Controller länger
als 10 Sek. gedrückt gehalten wird, wird auch
der Motor Controller in den Auslieferungszustand
zurückgesetzt!
animeo IB+ RADIO RTS CARD . REF. 5012562 C -
1
bzw. am Motor
5/16
