in.xe TechBook
Wie der Heizer ausgetauscht wird
Achtung!!
Vor Beginn des Vorgangs des Entfernens:
• Turn off electric power to the the unit�
• Ensure spa water valves are closed
(or that the spa is drained)�

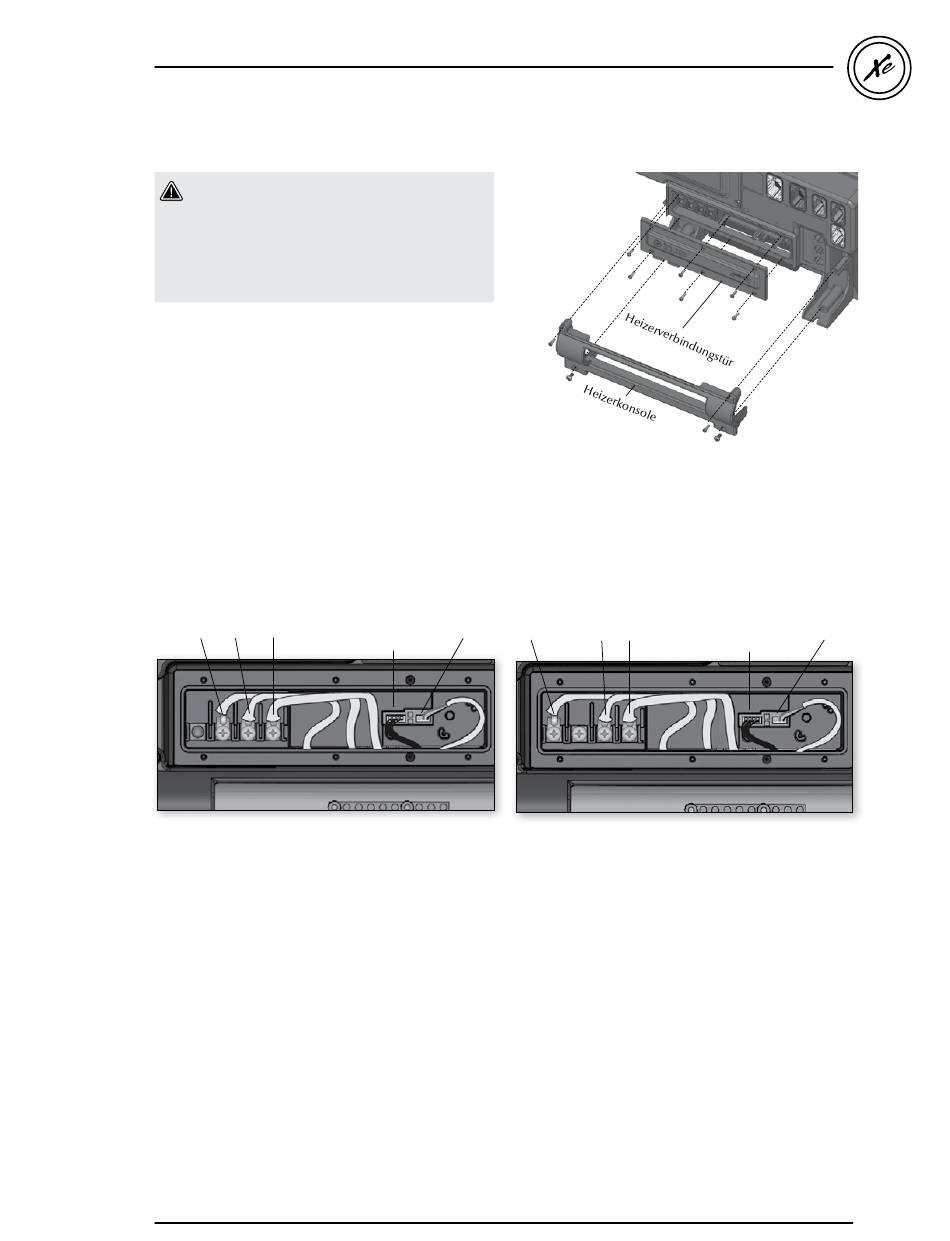

Unter Verwendung eines Kreuzschraubenziehers lösen Sie die
sechs (6) Schrauben, welche die Heizvererbindertür am Platz
halten� Wenn die Schrauben entfernt sind, entfernen Sie die
Heizerverbindungen�
Lösen Sie und entfernen Sie die vier (4) Schrauben und
entfernen Sie die Heizerkonsole�
L2
L1
Erdung
240 VAC Heizer (4KW oder 2 KW)
Verwenden Sie einen Kreuzschraubenzieher, um
die Klemmleisten zu lösen und alle elektrischen
Heizerverbindungen zu entfernen�
Nullleiter Leitung (N), Leitung 1 (L1), Leitung 2 (L2) und
Erdungsleitung (Erdung)�
Entfernen Sie manuell die HL Fühler & Temp�Fühler Verbinder�
Entfernen Sie manuell in�flo Verbinder�
Seien Sie vorsichtig und beschädigen Sie keinen Verbinder
indem Sie zu fest daran drehen oder zu stark daran anziehen�
HL Fühler &
in�flo
N
Temp Fühler
L1
Erdung
HL Fühler &
Temp Fühler
120 VAC Heizer (1 KW)
in�flo
51
