Anleitung zur Inbetriebnahme
und Basiskonfiguration
Y und in.xe Serie
Anzeigenablauf und Inbetriebnahme
Sicherungseinstellung
Programmierung des Kontrollsystems
Schnellstart Diagramm
Programmier Optionen

Werbung

Inhaltsverzeichnis
loading

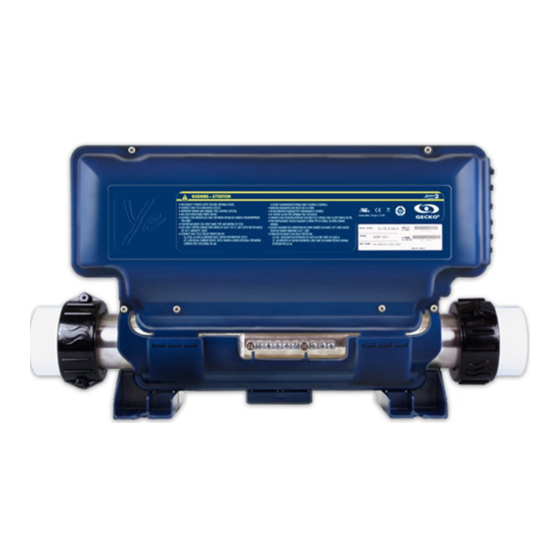

Inhaltszusammenfassung für Gecko Y

  • Seite 1 Anleitung zur Inbetriebnahme und Basiskonfiguration Y und in.xe Serie Anzeigenablauf und Inbetriebnahme Sicherungseinstellung Programmierung des Kontrollsystems Schnellstart Diagramm Programmier Optionen...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Warnung ������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 2 Inbetriebnahme & Sicherungseinstellungen ������������������������������������������������������������������������������������������������������������������� 3 Programmierung des Kontrollsystems - Programmierung des Kontrollsystems mit in�stik ����������������������������������������������������������������������������������������������� 5 - Programmierung des Kontrollsystems mit dem Bedienfeld ������������������������������������������������������������������������������� 6 - Kontrollsystem Schnellstartdiagramm ����������������������������������������������������������������������������������������������������������������� 6 Feldprogrammierungsoptionen des Kontrollsystems - Definitionstabelle ������������������������������������������������������������������������������������������������������������������������������������������������ 7 - Tabelle 1 –...
  • Seite 3: Warnung

    ES IST LEDIGLICH DARAUF ZU ACHTEN, DASS DIE UMGEBUNGSTEMPERATUR DES KONTROLERS 60°C NICHT ÜBERSCHREITET� Aeware®, Gecko®, und die entsprechenden Logos sind eingetragene Markenzeichen von Gecko Alliance Group, in�yj™, in�keys™, in�touch™, in�k200™, in�k400™, in�k450™, in�k600™, K-19™, K-35™, K-8™, in�k1000™, in�k800™, in�k500™, in�k300™, in�flo™, in�put™, in�seal™, in�link™, in�tcip™, in�stik™, heat�wav™, YSeries™, und die entsprechenden Logos sind eingetragene...
  • Seite 4: Inbetriebnahme & Sicherungseinstellungen

    Inbetriebnahme & Sicherungseinstellungen Wichtig! Bitte lesen Sie folgenden Text bevor Sie beginnen. Vergewissern Sie sich, dass alle Geräte mit der Erdung sowie dem Kontrollsystem verbunden sind. Es wird eine Durchströmung von min. 68 LPM (18 GPM) vorausgesetzt. Vergewissern Sie sich, dass alle Ventile der Spa-Verrohrung geöffnet sind und dass eine ausreichende Strömung zwischen der Hauptpumpe und der Heizung besteht.
  • Seite 5 Power-up & Sicherungseinstellungen in.yj Anzahl der Phasen Auswahl Kein Menü Kein Menü in.ye und in.yt Es ist wichtig, den Wählen Sie die Anzahl der Der angezeigte Wert Anzahl der Phasen Auswahl richtigen Wert für GFCI/ Phasen, die Sie verwenden entspricht 80% der (1 bis 3)�...
  • Seite 6: Programmierung Des Kontrollsystems

    Kontrollsystem zu laden� Stellen Sie den Strom aus� Drücken Sie die Prog Wenn Sie das Wenn nach dem Start Bei der Y-Serie, entfernen Kontrollsystem starten, -Taste, um die ausgewählte die Anzeige “L xx” blinkt, Sie den Deckel um an speichert dieses Konfiguration zu bestätigen�...
  • Seite 7: Programmierung Des Kontrollsystems Mit Dem Bedienfeld

    Programmierung des Kontrollsystems Programmierung des Kontrollsystems mit dem Bedienfeld Obwohl jedes Die Anzeige L xx Drücken Sie die Prog� Kontrollsystem der Y-und erscheint� “xx” entspricht Taste um die Auswahl zu in�xe-Serie werkseitig der eingestellten bestätigen � konfiguriert ist, kann es LL-Konfiguration�...
  • Seite 8: Feldprogrammierungsoptionen Des Kontrollsystems

    Feldprogrammierungsoptionen des Kontrollsystems Falls keine der vorprogrammierten LL-Konfigurationen des Kontrollsystems zu Ihrem Spa-Modell passt, ist es möglich, durch Eingabe von Parametern eine personalisierte Systemkonfiguration vorzunehmen� (Siehe zugehörige Tabelle der Parameter zu Ihrem Spa-Kontrollsystem)� Um in das Menü zu gelangen, drücken Sie die Prog-Taste (oder Licht-Taste) 30 Sekunden lang� Drücken Sie die Up/ Down um Einstellungen auszuwählen�...
  • Seite 9 Feldprogrammierungsoptionen des Kontrollsystems Tabelle 1 (Fortsetzung) – in.yj, in.ye, in.yt und in.xe Parameter Display Optionen Beschreibung --,1H,1L,2H,2L,3H,3L,4H, 4L,P5,BL, Gerät verbunden mit Relais Ausgang 4 Ausgang 4 CP,O3,L2,H,FN,ON,PR,H2,FA,AU *verfügbar für in.ye, in.yt und in.xe --,1H,1L,2H,2L,3H,3L,4H, 4L,P5,BL, Gerät verbunden mit Relais Ausgang 5 Ausgang 5 CP,O3,L2,H,FN,ON,PR,H2,FA,AU *verfügbar für in.ye, in.yt und in.xe...
  • Seite 10 Feldprogrammierungsoptionen des Kontrollsystems Tabelle 1 (Fortsetzung) – in.yj, in.ye, in.yt und in.xe Parameter Display Optionen Beschreibung Strom für Zubehör Ausgang 4 Ausgang 4 Strom 0 bis 15 Amp *verfügbar bei in.ye, in.yt und in.xe Strom für Zubehör Ausgang 5 Ausgang 5 Strom 0 bis 15 Amp *verfügbar bei in.ye, in.yt und in.xe Strom für Zubehör Ausgang 6...
  • Seite 11 Feldprogrammierungsoptionen des Kontrollsystems Tabelle 2 – in.xe (nur ältere Versionen) Parameter Display Optionen Beschreibung --,1H,1L,2H,2L,3H,3L,4H, Ausgang 1A Gerät verbunden mit Relais Ausgang 1A 4L,P5,BL,CP,O3,L2,H --,1H,1L,2H,2L,3H,3L,4H, Ausgang 1B Gerät verbunden mit Relais Ausgang 1B 4L,P5,BL,CP,O3,L2,H --,1H,1L,2H,2L,3H,3L,4H, Ausgang 2 Gerät verbunden mit Relais Ausgang 2A 4L,P5,BL,CP,O3,L2,H --,1H,1L,2H,2L,3H,3L,4H, Ausgang 3...
  • Seite 12 Feldprogrammierungsoptionen des Kontrollsystems Tabelle 3 - in.xe (nur ältere Versionen) Parameter Display Optionen Beschreibung einstufig = 1 Konfiguration Pumpe 1 Pumpe 1 zweistufig = 2 *nur für bestimmte Modelle. *Pumpe 1 und Pumpe 3 = 3 nicht installiert = 0 Pumpe 2 einstufig = 1 Konfiguration Pumpe 2...
  • Seite 13: Spezifikationen

    Spezifikationen Mehr Informationen über spezifische Anschlusswerte eines bestimmten Kontrollsystems erhalten Sie aus den entsprechenden Handbüchern� in�yj techbook Y series techbook in�xe techbook...
  • Seite 14 9919-101522-A Rev. 03-2017 Gecko Alliance 450 des Canetons, Quebec City (Qc), G2E 5W6 Canada, 1.800.78.GECKO © Groupe Gecko Alliance Inc., 2017 Alle Handelsmarken oder eingetragenen Handelsmarken www.geckoalliance.com sind Besitz der jeweiligen Eigentümer. Gedruckt in Kanada...
