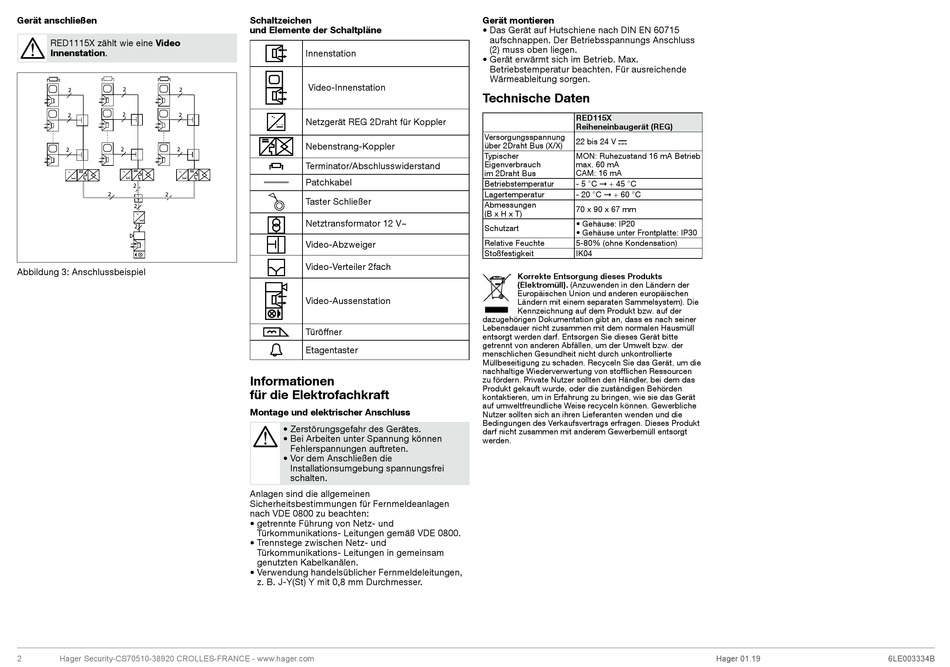

Gerät anschließen
RED1115X zählt wie eine Video
Innenstation.
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Abbildung 3: Anschlussbeispiel
2
Hager Security-CS70510-38920 CROLLES-FRANCE - www.hager.com
Schaltzeichen
und Elemente der Schaltpläne
Innenstation
Video-Innenstation
Netzgerät REG 2Draht für Koppler
Nebenstrang-Koppler
Terminator/Abschlusswiderstand
Patchkabel
Taster Schließer
Netztransformator 12 V~
Video-Abzweiger
Video-Verteiler 2fach
Video-Aussenstation
Türöffner
Etagentaster
Informationen
für die Elektrofachkraft
Montage und elektrischer Anschluss
• Zerstörungsgefahr des Gerätes.
• Bei Arbeiten unter Spannung können
Fehlerspannungen auftreten.
• Vor dem Anschließen die
Installationsumgebung spannungsfrei
schalten.
Anlagen sind die allgemeinen
Sicherheitsbestimmungen für Fernmeldeanlagen
nach VDE 0800 zu beachten:
• getrennte Führung von Netz- und
Türkommunikations- Leitungen gemäß VDE 0800.
• Trennstege zwischen Netz- und
Türkommunikations- Leitungen in gemeinsam
genutzten Kabelkanälen.
• Verwendung handelsüblicher Fernmeldeleitungen,
z. B. J-Y(St) Y mit 0,8 mm Durchmesser.
Gerät montieren
• Das Gerät auf Hutschiene nach DIN EN 60715
aufschnappen. Der Betriebsspannungs Anschluss
(2) muss oben liegen.
• Gerät erwärmt sich im Betrieb. Max.
Betriebstemperatur beachten. Für ausreichende
Wärmeableitung sorgen.
Technische Daten
RED115X
Reiheneinbaugerät (REG)
Versorgungsspannung
22 bis 24 V s
über 2Draht Bus (X/X)
Typischer
MON: Ruhezustand 16 mA Betrieb
Eigenverbrauch
max. 60 mA
im 2Draht Bus
CAM: 16 mA
Betriebstemperatur
- 5 °C ➞ + 45 °C
Lagertemperatur
- 20 °C ➞ + 60 °C
Abmessungen
70 x 90 x 67 mm
(B x H x T)
• Gehäuse: IP20
Schutzart
• Gehäuse unter Frontplatte: IP30
Relative Feuchte
5-80% (ohne Kondensation)
Stoßfestigkeit
IK04
Korrekte Entsorgung dieses Produkts
(Elektromüll). (Anzuwenden in den Ländern der
Europäischen Union und anderen europäischen
Ländern mit einem separaten Sammelsystem). Die
Kennzeichnung auf dem Produkt bzw. auf der
dazugehörigen Dokumentation gibt an, dass es nach seiner
Lebensdauer nicht zusammen mit dem normalen Hausmüll
entsorgt werden darf. Entsorgen Sie dieses Gerät bitte
getrennt von anderen Abfällen, um der Umwelt bzw. der
menschlichen Gesundheit nicht durch unkontrollierte
Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die
nachhaltige Wiederverwertung von stofflichen Ressourcen
zu fördern. Private Nutzer sollten den Händler, bei dem das
Produkt gekauft wurde, oder die zuständigen Behörden
kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät
auf umweltfreundliche Weise recyceln können. Gewerbliche
Nutzer sollten sich an ihren Lieferanten wenden und die
Bedingungen des Verkaufsvertrags erfragen. Dieses Produkt
darf nicht zusammen mit anderem Gewerbemüll entsorgt
werden.
