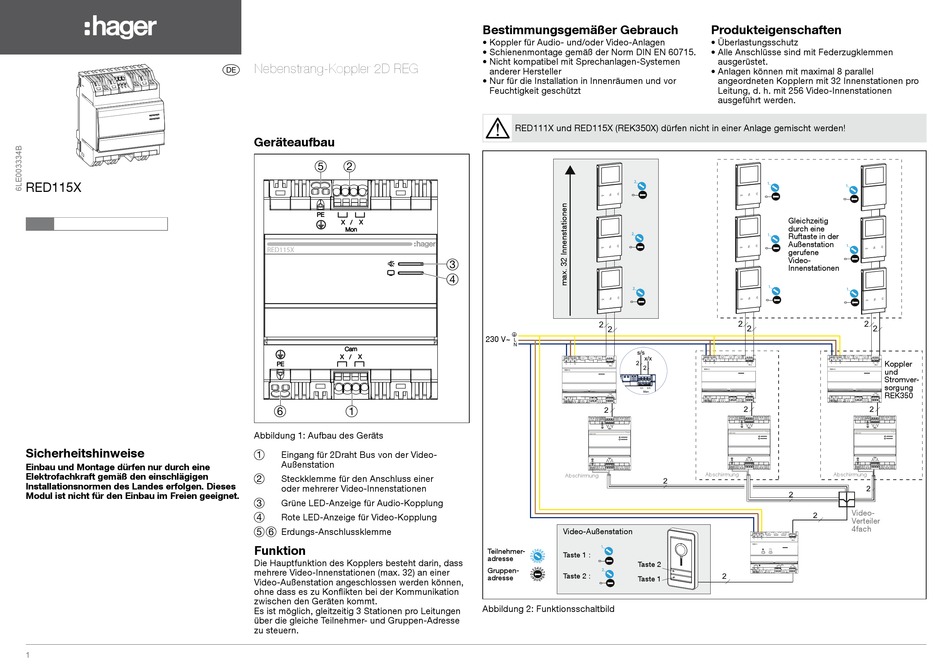

hager RED115X Kurzanleitung

RED115X
Sicherheitshinweise
Einbau und Montage dürfen nur durch eine
Elektrofachkraft gemäß den einschlägigen
Installationsnormen des Landes erfolgen. Dieses
Modul ist nicht für den Einbau im Freien geeignet.
1
Nebenstrang-Koppler 2D REG
e
Geräteaufbau
5 2
RED115X
6 1
Abbildung 1: Aufbau des Geräts
1 Eingang für 2Draht Bus von der Video-
Außenstation
2 Steckklemme für den Anschluss einer
oder mehrerer Video-Innenstationen
3 Grüne LED-Anzeige für Audio-Kopplung
Rote LED-Anzeige für Video-Kopplung
4
56 Erdungs-Anschlussklemme
Funktion
Die Hauptfunktion des Kopplers besteht darin, dass
mehrere Video-Innenstationen (max. 32) an einer
Video-Außenstation angeschlossen werden können,
ohne dass es zu Konflikten bei der Kommunikation
zwischen den Geräten kommt.
Es ist möglich, gleitzeitig 3 Stationen pro Leitungen
über die gleiche Teilnehmer- und Gruppen-Adresse
zu steuern.
Bestimmungsgemäßer Gebrauch
• Koppler für Audio- und/oder Video-Anlagen
• Schienenmontage gemäß der Norm DIN EN 60715.
• Nicht kompatibel mit Sprechanlagen-Systemen
anderer Hersteller
• Nur für die Installation in Innenräumen und vor
Feuchtigkeit geschützt
RED111X und RED115X (REK350X) dürfen nicht in einer Anlage gemischt werden!
3
4
2
2
230 V~
Abschirmung
Video-Außenstation
Teilnehmer-
Taste 1 :
adresse
Gruppen-
Taste 2 :
adresse
Abbildung 2: Funktionsschaltbild
Produkteigenschaften
• Überlastungsschutz
• Alle Anschlüsse sind mit Federzugklemmen
ausgerüstet.
• Anlagen können mit maximal 8 parallel
angeordneten Kopplern mit 32 Innenstationen pro
Leitung, d. h. mit 256 Video-Innenstationen
ausgeführt werden.
Gleichzeitig
durch eine
Ruftaste in der
Außenstation
gerufene
Video-
Innenstationen
2
2
s/s
x/x
2
2
Abschirmung
Taste 2
Taste 1
2
2
Koppler
und
Stromver-
sorgung
REK350
Abschirmung
Video-
Verteiler
4fach
