Erste Auflage • Vierter Druck
11
12
23
22

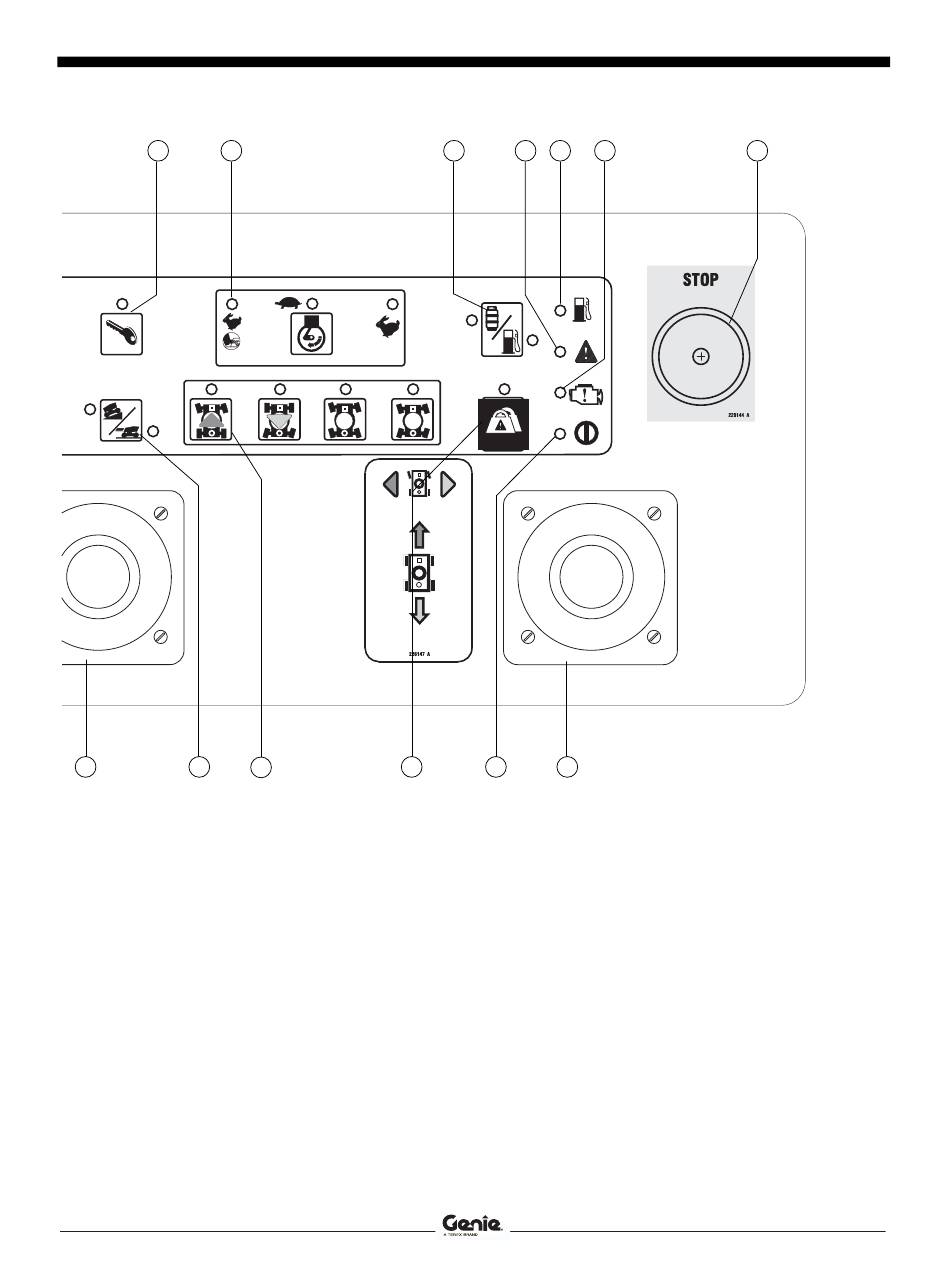

18 Proportionaler Steuerhebel mit
zwei Achsen für Fahr- und
Lenkfunktionen
ODER Proportionaler
Steuerhebel für die
Fahrfunktion und
Daumenwippschalter für die
Lenkfunktion
19 Leistungsanzeigelampe
20 Anzeigelampe für
Plattformüberlastung
21 Auswahltaster Lenkungsmodus
mit Anzeigelampen
Teile-Nr. T111109GR
20
21
22 Auswahltaster Fahrgeschwin-
digkeit mit Anzeigelampen:
Symbol Maschine auf
geneigtem Untergrund:
langsame Betriebsart für
Neigungen
Symbol Maschine auf
waagerechtem Untergrund:
schnelle Betriebsart für hohe
Fahrgeschwindigkeit
23 Proportionaler, einachsiger
Steuerhebel zum
Aus-/Einfahren des Auslegers
24 Taster Achse ausfahren mit
Anzeigelampe
S-3200 • S-3800
13
14
15
16
19
18
Bedienungsanleitung
Steuerung
17
25 Taster Achse einfahren mit
Anzeigelampe
26 Verwendet für optionale
Ausrüstung
27 Taster Antriebsaktivierung mit
Anzeigelampe
28 Proportionaler Steuerhebel mit
zwei Achsen zum Heben/
Senken des Auslegers und
Schwenken des Drehtisches
nach links/rechts
29 Nicht verwendet
21
