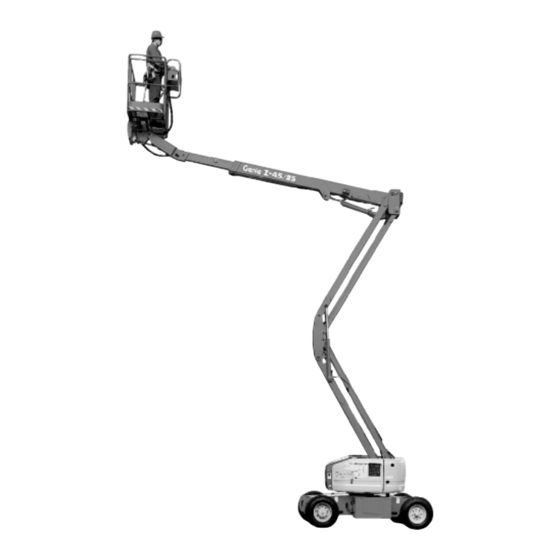

Seite 3
Herstellers, die Sicherheits- und Bedienerhandbücher und die Maschinenaufschriften; die Sicherheitsbestimmungen des Arbeitgebers und die Arbeitsanleitungen; die geltenden gesetzlichen Bestimmungen. Sie müssen für die sichere Inbetriebnahme der Maschine entsprechend geschult sein. Teile-Nr. 52630GR Genie Z-45/25 Bi-Energy und Genie Z-45/25J Bi-Energy...
Seite 4
Struktur beeinträchtigt ist. Alle Personen müssen die Plattform verlassen, bevor Verwenden Sie die Maschine nicht als Masse versucht wird, die Plattform mit Hilfe der bei Schweißarbeiten. Bodensteuerung zu befreien. Genie Z-45/25 Bi-Energy und Genie Z-45/25J Bi-Energy Teile-Nr. 52630GR...
Seite 5
Maschine, die für die Sicherheit und Stabilität der Maschine von Bedeutung sind. Ersetzen Sie niemals Teile, die für die Stabilität der Maschine wichtig sind, durch Teile mit abweichendem Gewicht oder anderen Spezifikationen. Teile-Nr. 52630GR Genie Z-45/25 Bi-Energy und Genie Z-45/25J Bi-Energy...
Seite 6
Bevor Sie mit den Arbeiten beginnen, schließen Sie das Plattformeinstiegstor oder die Schiebetür. Passen Sie die Fahrgeschwindigkeit an die Bodenbeschaffenheit, den Verkehr, das Gefälle, den Standort von Personen und andere Faktoren an, die eine Kollisionsgefahr darstellen können. Genie Z-45/25 Bi-Energy und Genie Z-45/25J Bi-Energy Teile-Nr. 52630GR...
Seite 7
Vermeiden Sie die Berührung von elektrischen Kontakten. Nehmen Sie die Maschine nie an gefährlichen Standorten oder an Standorten in Betrieb, wo potenziell brennbare oder explosive Gase oder Partikel vorhanden sein könnten. Teile-Nr. 52630GR Genie Z-45/25 Bi-Energy und Genie Z-45/25J Bi-Energy...
Seite 8
Gelb ohne Symbol Sicherheitshinweis – wird verwendet, um vor einer potenziellen Gefahr zu warnen, die bei Nichtbeachtung zu Sachschaden führen kann. Grün – wird verwendet, um auf Bedienungs- oder Wartungsinformationen hinzuweisen. Genie Z-45/25 Bi-Energy und Genie Z-45/25J Bi-Energy Teile-Nr. 52630GR...
Seite 9
· Schildkröte: niedrige Leerlaufdrehzahl Steuerschaltkreise · Hase: Volllastdrehzahl und schnelles 16 Z-45/25J Bi-Energy-Modelle: Schalter Aufladen der Batterie Heben/Senken des Korbauslegers 7 Reserveantriebsschalter 17 Schalter Plattform ausrichten 8 Schlüsselschalter für Auswahl Plattformsteuerung/Aus/Bodensteuerung Teile-Nr. 52630GR Genie Z-45/25 Bi-Energy und Genie Z-45/25J Bi-Energy...
Seite 10
Plattformsteuerpult 7 Schalter Plattform ausrichten 1 Hupentaster 8 Nicht verwendet 2 Reserveantriebsschalter 9 Vorglühschalter 3 Anzeigelampe für Antriebsaktivierung 10 Starterschalter Motor 4 Schalter Antriebsaktivierung 5 Z-45/25J Bi-Energy-Modelle: Schalter Heben/Senken des Korbauslegers Genie Z-45/25 Bi-Energy und Genie Z-45/25J Bi-Energy Teile-Nr. 52630GR...
Seite 11
17 Schalter Heben/Senken des Sekundärauslegers Aufladen der Batterie 18 Schalter für Drehtisch drehen links/rechts 12 Roter NOT-AUS-Taster 19 Batterieladestandsanzeige 13 Proportionaler Steuerhebel für Fahrfunktionen und Daumen-Wippschalter für die Lenkfunktion 14 Geschwindigkeitsregler der Auslegerfunktion Teile-Nr. 52630GR Genie Z-45/25 Bi-Energy und Genie Z-45/25J Bi-Energy...
Seite 12
Bediener vor den Funktionstests eine erneute Vor-Inbetriebnahme- Inspektion durchführen. Routinemäßige Wartungsinspektionen sind von qualifizierten Technikern gemäß den Herstellerspezifikationen und den Erfordernissen durchzuführen, die im Aufgabenhandbuch aufgelistet sind. Genie Z-45/25 Bi-Energy und Genie Z-45/25J Bi-Energy Teile-Nr. 52630GR...
Seite 13
Teile: Elektrische Bauteile, Drähte und elektrische Kabel Hydraulikeinheit, Schläuche, Anschlüsse, Zylinder und Steuerblöcke Generator, Riemen und verbundene Bauteile Kraftstoff- und Hydrauliktanks Antriebs- und Drehtischmotoren und Drehmomentnaben Auslegergleitplatten Räder und Reifen Teile-Nr. 52630GR Genie Z-45/25 Bi-Energy und Genie Z-45/25J Bi-Energy...
Seite 14
Zweck der Anweisungen zu verdeutlichen. Wenn am Anfang einer Wartungsanweisung ein oder mehrere Symbole angezeigt werden, hat dies folgende Bedeutung. Für diese Arbeiten sind Werkzeuge erforderlich. Für diese Arbeiten werden Neuteile benötigt. Genie Z-45/25 Bi-Energy und Genie Z-45/25J Bi-Energy Teile-Nr. 52630GR...
Seite 15
5 Bringen Sie die Batteriezellendeckel wieder an. 1 Prüfen Sie den Kühlmittelstand im Kühlmittel-Rücklaufbehälter. Füllen Sie bei Bedarf Kühlmittel nach. Ergebnis: Der Kühlmittelstand sollte sich an der Markierung ) befinden. FULL VOLL Teile-Nr. 52630GR Genie Z-45/25 Bi-Energy und Genie Z-45/25J Bi-Energy...
Seite 16
Maschinen mit schaumgefüllten Reifen nicht durchgeführt werden. 1 Prüfen Sie jeden Reifen mit einem Luftdruckmesser, und führen Sie bei Bedarf Luft zu. Technische Daten – Reifen Industriereifen 9-14,5 LT 6,9 bar Genie Z-45/25 Bi-Energy und Genie Z-45/25J Bi-Energy Teile-Nr. 52630GR...
Seite 17
Abschnitt fortfahren. Zeigt an, dass ein bestimmtes Ergebnis 4 Überprüfen Sie den Arbeitsplatz. erwartet wird, wenn eine Reihe von Arbeitsschritten durchgeführt wird. 5 Verwenden Sie die Maschine nur für den vorgesehenen Zweck. Teile-Nr. 52630GR Genie Z-45/25 Bi-Energy und Genie Z-45/25J Bi-Energy...
Seite 18
Senkalarm (falls vorhanden) sollte ertönen, während der Ausleger gesenkt wird. Maschinen mit der Funktion Ausschalten der Plattformausrichtung: Der Kippschalter Plattform ausrichten funktioniert nicht, wenn der Primärausleger über den Fahrgeschwindigkeits- Begrenzungsschalter hinaus gehoben wird. Genie Z-45/25 Bi-Energy und Genie Z-45/25J Bi-Energy Teile-Nr. 52630GR...
Seite 19
Dreieck auf dem Steuerpult Ergebnis: Die Maschinenfunktionen sollten nicht angegebene Richtung. angesteuert werden können. Ergebnis: Alle lenkbaren Räder sollten sich in die von dem gelben Dreieck auf dem Fahrgestell angezeigte Richtung drehen. Teile-Nr. 52630GR Genie Z-45/25 Bi-Energy und Genie Z-45/25J Bi-Energy...
Seite 20
33 Bewegen Sie den Steuerhebel Fahren langsam bis auf volle Antriebsleistung. Ergebnis: Die mit dem gehobenen Primärausleger maximal erzielbare Fahrgeschwindigkeit sollte 30 cm nicht übersteigen. 34 Senken Sie den Primärausleger in die eingefahrene Position. Genie Z-45/25 Bi-Energy und Genie Z-45/25J Bi-Energy Teile-Nr. 52630GR...
Seite 21
Fahrzeug gegensätzlich zur Bewegung des Steuerhebels Fahren/Lenken losfährt. Stellen Sie anhand der Blau farbkodierten Richtungspfeile auf der Plattformsteuerung und am Fahrgestell fest, in welche Richtung die Maschine fahren Gelb wird. Teile-Nr. 52630GR Genie Z-45/25 Bi-Energy und Genie Z-45/25J Bi-Energy...
Seite 22
Maschine an den Arbeitsplatz gebracht wird. Der Bediener ist dafür verantwortlich, sich über die Arbeitsplatzgefahren hinreichend zu informieren. Diese Gefahrenpunkte sind beim Bewegen, Einrichten und Betrieb der Maschine zu vermeiden. Genie Z-45/25 Bi-Energy und Genie Z-45/25J Bi-Energy Teile-Nr. 52630GR...
Seite 23
NOT-AUS-Taster der Plattform- Bediener-, Sicherheits- und Aufgabenhandbüchern steuerung übergangen. befolgt. Das bedeutet, dass jeder neue Bediener vor Benutzung der Maschine eine Inspektion vor Inbetriebnahme, Funktionstests und eine Inspektion des Arbeitsplatzes durchführen muss. Teile-Nr. 52630GR Genie Z-45/25 Bi-Energy und Genie Z-45/25J Bi-Energy...
Seite 24
Von der Bodensteuerung aus sind die Fahr- und Lenkfunktionen nicht ansteuerbar. Maschinen mit der Funktion Ausschalten der Plattformausrichtung: Der Kippschalter Plattform ausrichten funktioniert nicht, wenn der Primärausleger über den Fahrgeschwindigkeits- Begrenzungsschalter hinaus gehoben wird. Genie Z-45/25 Bi-Energy und Genie Z-45/25J Bi-Energy Teile-Nr. 52630GR...
Seite 25
Richtungspfeile auf der Plattformsteuerung und am Fahrgestell, um die Richtung festzustellen, in die die Maschine fahren wird. Motor abstellen Drücken Sie den roten NOT-AUS-Taster, und drehen Sie den Schlüsselschalter in die Stellung aus. Teile-Nr. 52630GR Genie Z-45/25 Bi-Energy und Genie Z-45/25J Bi-Energy...
Seite 26
Stellen Sie sicher, dass der Motor nicht läuft. Verwenden Sie das zur Maschine gehörende Wechselstromladegerät, um die Batterie über Nacht aufzuladen. Das Ladegerät schaltet sich automatisch ab. Verwenden Sie regelmäßig ein Wechselstromladegerät, um die Batterien voll aufzuladen. Genie Z-45/25 Bi-Energy und Genie Z-45/25J Bi-Energy Teile-Nr. 52630GR...
Seite 27
Rädern, indem Sie die Freilaufdeckel der Zustand auf ebenem und horizontalem Antriebsnabe drehen (siehe weiter unten). Untergrund befinden, bevor die Bremsen gelöst Das Schleppen der Maschinen Z-45/25 Bi-Energy oder werden dürfen. Z-45/25J Bi-Energy von Genie wird nicht empfohlen. Sichern Sie vor dem Transport den Drehtisch...
Seite 29
27205 62068 28159 Motorseite 28175 28171 28164 Die Schattierung 27564 deutet darauf hin, dass der Aufkleber beispielsweise 28161 unter Abdeckungen nicht sichtbar ist. 28162 28161 31784 52672 52672 31784 52437 28177 Teile-Nr. 52630GR Genie Z-45/25 Bi-Energy und Genie Z-45/25J Bi-Energy...
Seite 30
4,6 m 7,6 m 0 m 1,5 m 4,6 m 7,6 m Die ständige Verbesserung unserer Produkte ist Teil der Unternehmensphilosophie von Genie. Die Änderung der Produktdaten ohne Ankündigung ist vorbehalten. Genie Z-45/25 Bi-Energy und Genie Z-45/25J Bi-Energy Teile-Nr. 52630GR...
